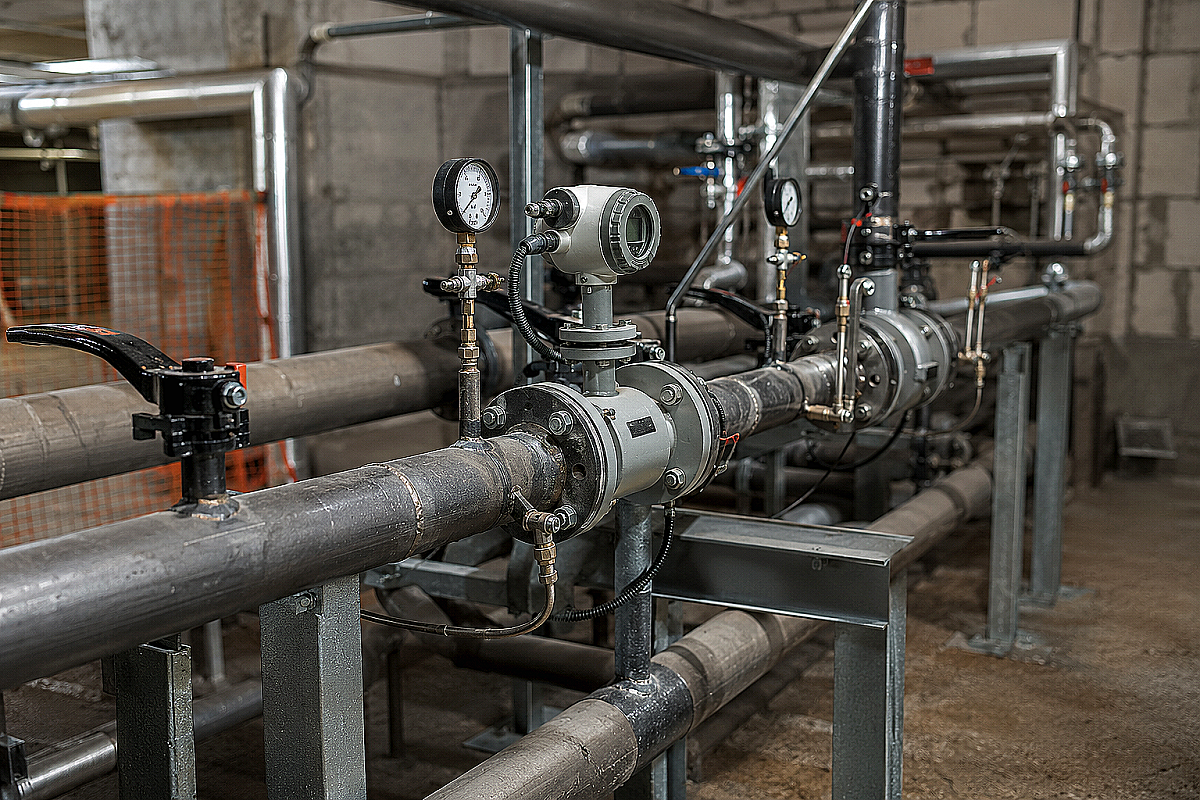

Сдача индивидуального теплового пункта (ИТП) или общедомового узла учета тепловой энергии инспекторам ТОО «Алматинские тепловые сети» (АлТС) в Алматы нередко заканчивается предписанием на переделку обвязки. Причина заключается не в неисправности самого вычислителя или расходомера, а в нарушении гидродинамики потока перед первичными преобразователями расхода. Если перед датчиком смонтирован крутоизогнутый отвод, запорная арматура или несоосный переход без соблюдения нормативных прямолинейных участков, вихревые потоки и искаженная эпюра скоростей приводят к погрешности измерений свыше допустимых 2–4%.
Для сборки измерительных линий тепловых узлов в жилых комплексах, административных зданиях и производственных объектах Казахстана применяется стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75. В отличие от полимеров, стальной трубный прокат гарантирует жесткую пространственную фиксацию электромагнитных или ультразвуковых датчиков, выдерживает пиковые температуры теплоносителя до +115…+150 °C и статическое давление до 1,6–2,5 МПа без провисания и деформаций измерительного ствола.
Нормативные требования к прямолинейным участкам расходомеров (L1 и L2)
Первичный преобразователь расхода (электромагнитный или ультразвуковой датчик) считывает среднюю скорость движения теплоносителя по сечению измерительного канала. Любое местное гидравлическое сопротивление, будь то отвод под 90 градусов, дисковый поворотный затвор или сужающий конус, создает завихрения и радиальные потоки жидкости. Чтобы гидродинамический профиль стабилизировался и поток стал осесимметричным, расходомер должен обрамляться калиброванными прямыми отрезками стальной трубы ВГП строго заданного диаметра.
Согласно «Правилам коммерческого учета тепловой энергии и теплоносителя» и паспортам большинства сертифицированных в Казахстане теплосчетчиков, минимальная длина прямолинейного участка перед расходомером (L1) составляет не менее 5Ду (в отдельных случаях при наличии двух отводов в разных плоскостях — до 10Ду), а после датчика (L2) — не менее 3Ду. Нарушение этих расстояний в стесненных подвалах — главная причина претензий со стороны энергоснабжающих организаций.
- Участок L1 (до датчика): длина от 5 до 10 номинальных диаметров Ду. На этом отрезке запрещено врезать гильзы термометров, штуцеры манометров или спускные краны. Внутренний сварной шов трубы должен быть зачищен заподлицо.
- Участок L2 (после датчика): длина от 3 до 5 номинальных диаметров Ду. Допускает установку защитных гильз термопреобразователей сопротивления при условии их правильной пространственной ориентации.
- Соосность измерительной линии: перекос фланцевых соединений расходомера относительно прямолинейных патрубков из трубы ВГП не должен превышать 1 градуса, а смещение осей — не более 1 мм.
Выбор труб ВГП по ГОСТ 3262-75 и фасонных элементов для узла УУТЭ
Для изготовления модулей УУТЭ используется труба стальная водогазопроводная обыкновенной или усиленной группы по ГОСТ 3262-75 из конструкционной стали марок Ст3сп, Ст3пс или стали 20. Использование тонкостенных электросварных профилей общего назначения или лежалых б/у труб недопустимо: малейшая овальность среза или неравномерность толщины стенки создает уступ на стыке с расходомером, провоцирующий кавитацию и срыв измерительного сигнала.
При несовпадении диаметра магистрального трубопровода отопления и диаметра проточной части расходомера (например, теплотрасса Ду 80, а расходомер подобран на Ду 50 по расчетному расходу теплоносителя) монтаж выполняется через концентрические стальные переходы. Для исключения отрыва струи угол конусности перехода не должен превышать 12–15 градусов, что требует применения заводских бесшовных концентрических деталей, а не кустарных косых врезок.
Для сборки разъемных участков и подключения арматуры применяются сертифицированные детали: фланцы стальные ГОСТ 33259-2015, позволяющие надежно зажать межфланцевый расходомер, а также сгоны, бочата и резьбы из труб ВГП для врезки дренажных кранов и манометрических линий.
Таблица: Расчет минимальных прямых участков из труб ВГП под типовые расходомеры
В таблице приведены расчетные линейные размеры измерительных модулей из труб ВГП по ГОСТ 3262-75 в зависимости от условного прохода проточной части расходомера при базовых требованиях 5Ду до и 3Ду после прибора.
| Условный проход расходомера (Ду / DN, мм) | Наружный диаметр и стенка трубы ВГП (ГОСТ 3262-75, мм) | Длина прямого участка до датчика L1 (5Ду, мм) | Длина прямого участка после датчика L2 (3Ду, мм) | Общая длина измерительной базы без учета прибора (мм) | Допустимое отклонение внутреннего диаметра (мм) |
|---|---|---|---|---|---|
| Ду 25 | 33,5 × 3,2 (обыкновенная) | 125 | 75 | 200 | ±0,5 |
| Ду 32 | 42,3 × 3,2 (обыкновенная) | 160 | 96 | 256 | ±0,5 |
| Ду 40 | 48,0 × 3,5 (обыкновенная) | 200 | 120 | 320 | ±0,6 |
| Ду 50 | 60,0 × 3,5 (обыкновенная) | 250 | 150 | 400 | ±0,75 |
| Ду 65 | 75,5 × 4,0 (усиленная) | 325 | 195 | 520 | ±0,8 |
| Ду 80 | 88,5 × 4,0 (усиленная) | 400 | 240 | 640 | ±1,0 |
| Ду 100 | 114,0 × 4,5 (усиленная) | 500 | 300 | 800 | ±1,2 |
Монтаж гильз датчиков температуры, манометров и грязевиков перед УУТЭ
Полноценный узел коммерческого учета включает не только датчики расхода на подающем и обратном трубопроводах, но и согласованную пару термопреобразователей сопротивления (Pt100, Pt500 или 500П), преобразователи давления и систему предварительной очистки теплоносителя. Взаимное расположение этих элементов жестко регламентировано нормами монтажа ИТП в Алматы.
Перед входным прямолинейным участком расходомера подающего трубопровода в обязательном порядке монтируется фильтр грубой очистки или грязевик вертикальный ТС-569 из стальной трубы. Сетчатый фильтр задерживает окалину, фрагменты ржавчины и механический шлам, защищая футеровку электромагнитного расходомера от абразивного повреждения и предотвращая искажение сигнала. Расстояние от фланца грязевика до начала прямолинейного участка L1 должно составлять не менее 2–3 диаметров подводящей трубы.
- Установка термогильз: гильзы под термометры сопротивления врезаются под углом 45 градусов навстречу потоку теплоносителя либо под углом 90 градусов в центр потока. Конец защитной гильзы должен погружаться на глубину от 0,5 до 0,7 внутреннего диаметра трубы. Перед гильзой заливается трансформаторное или машинное масло для обеспечения теплового контакта.
- Расположение термопреобразователей: на подающем и обратном трубопроводах термогильзы устанавливаются строго после прямолинейного участка L2 расходомера (по ходу движения теплоносителя) на расстоянии не ближе 3Ду от датчика расхода. Установка гильзы перед расходомером категорически запрещена, так как она создает вихревой след в измерительной зоне.
- Бобышки под манометры: приварные бобышки с резьбой М20×1,5 или G1/2 монтируются через трехходовые краны с контрольными фланцами для опломбировки инспекторами теплосетей.
- Организация байпасной линии: для проведения плановой поверки или замены расходомера без слива теплоносителя из системы здания параллельно измерительному участку монтируется байпас из трубы ВГП того же диаметра с опломбированной в закрытом положении стальной задвижкой или шаровым краном.
При комплектации вспомогательных линий и водомерных вставок на подпитке системы отопления строители ориентируются на нормы, по которым собирается общедомовой водомерный узел в ЖК Алматы, используя унифицированную запорную арматуру и поверочные проливы.
Типичные ошибки снабженцев и монтажников при комплектации УУТЭ
Практика технического надзора и согласования узлов учета в Алматинском регионе показывает, что более 40% первичных отказов в опломбировке вызваны типовыми монтажными дефектами:
- Выступание прокладок в проточную часть: использование паронитовых или резиновых прокладок с внутренним отверстием меньше реального внутреннего диаметра трубы ВГП. Выступающий на 2–3 мм край прокладки генерирует кавитационные пульсации непосредственно на входе в расходомер.
- Сварка катушек по месту с установленным прибором: выполнение сварочных работ на примыкающих к расходомеру фланцах при установленном датчике. Сварочный ток, проходящий через корпус прибора, моментально сжигает электромагнитные катушки или пьезоэлементы. Монтаж прямых участков выполняется только через жесткую металлическую габаритную вставку (имитатор).
- Монтаж расходомера в верхней точке с образованием воздушных пробок: если труба ВГП проложена с верхним перегибом, в измерительной камере скапливается воздух, что приводит к полному отказу считывания расхода электромагнитными датчиками. Расходомер должен монтироваться на горизонтальном или восходящем вертикальном участке.
- Занижение диаметра болтовых отверстий и перекос фланцев: принудительное стягивание несоосных труб болтами создает постоянное изгибающее напряжение на корпусе расходомера, нарушая его герметичность при температурных расширениях теплосети зимой.
Часто задаваемые вопросы по монтажу УУТЭ из стальных труб
Можно ли использовать оцинкованную трубу ВГП для прямолинейных участков расходомера?
Да, использование оцинкованных труб по ГОСТ 3262-75 допускается и приветствуется на узлах учета горячего водоснабжения (ГВС) и открытых системах теплоснабжения. Однако на узлах отопления с закрытым контуром чаще применяют черную трубу ВГП из стали Ст3сп или стали 20, так как при сварке оцинкованных патрубков необходимо тщательно зачищать цинковый слой в зоне шва для предотвращения образования пор и наплывов внутри измерительного ствола.
Какое минимальное расстояние должно быть между расходомером и регулирующим клапаном (КЗР)?
Регулирующий двухходовой или трехходовой седельный клапан с электроприводом создает мощное гидравлическое возмущение и перепад давления. Согласно регламентам АлТС, регулирующий клапан должен монтироваться строго после узла учета тепловой энергии по направлению движения теплоносителя на расстоянии не менее 10–15 диаметров Ду от расходомера, либо отделяться от него прямым участком с гасителем пульсаций.
Зачем на прямолинейных участках расходомера монтируется провод выравнивания потенциалов?
Электромагнитные расходомеры измеряют микровольтовые сигналы ЭДС, наводимые в движущемся проводящем теплоносителе. Любые паразитные блуждающие токи или потенциалы стального трубопровода искажают показания. Для защиты измерительного тракта фланцы прямолинейных участков из трубы ВГП и корпус расходомера соединяются гибким медным проводником сечением не менее 4–6 мм² и заземляются на общий контур ИТП с сопротивлением не более 4 Ом.
Как защитить прямолинейные модули УУТЭ от коррозии во влажных подвалах Алматы?
После завершения гидравлических испытаний давлением 1,5 Рраб (не менее 1,0–1,6 МПа) и сдачи геометрии инспекторам наружная поверхность стальных труб ВГП очищается от окалины, покрывается термостойким антикоррозионным грунтом ГФ-021 в два слоя и теплоизолируется минераловатными цилиндрами с фольгированным покрытием. Участок самого расходомера теплоизолируется быстросъемными чехлами для обеспечения визуального доступа к шильдику и пломбам.
Что взять с собой к закупке
Для безошибочной комплектации узла учета тепловой энергии перед заказом на металлобазе снабженцу необходимо иметь на руках согласованный проект ИТП с гидравлической схемой. Компания **ATLANT MARKET** осуществляет комплексную поставку сертифицированного трубного и фасонного металлопроката со складов в Алматы, Талдыкоргане и Каскелене. При формировании заявки убедитесь в наличии следующих позиций:
- Труба стальная водогазопроводная по ГОСТ 3262-75 обыкновенная или усиленная (мерной длины под нарезку прямолинейных модулей L1 и L2).
- Комплекты стальных плоских фланцев по ГОСТ 33259-2015 с ответными паронитовыми прокладками марки ПОН-Б толщиной 2–3 мм.
- Концентрические бесшовные приварные переходы по ГОСТ 17378-2001 для сопряжения диаметров трассы и расходомеров.
- Приварные резьбовые бобышки М20×1,5 и G1/2 под защитные гильзы датчиков температуры и манометры.
- Сетчатые фильтры фланцевые или грязевики серии ТС-569 для защиты измерительной аппаратуры.
- Вспомогательный сортовой прокат (стальной уголок, швеллер) для сборки разгрузочных опорных стоек, исключающих передачу веса трубопровода на расходомер.
Правильный подбор толщины стенки трубы ВГП, точная геометрия прямолинейных модулей и соблюдение регламентов теплоснабжающих организаций гарантируют успешное прохождение коммерческого учета и безаварийную эксплуатацию отопительного узла на протяжении всего нормативного срока службы.
