Остановка циркуляции суспензии гидроксида кальция (известкового молока) концентрацией 5–15% на станциях нейтрализации гальванических стоков, установках очистки шахтных вод, котельных и металлургических комбинатах Алматинской области приводит к мгновенной седиментации твердой фазы. В отличие от растворов щелочей или кислот, известковое молоко представляет собой нестабильную суспензию тонкодисперсных абразивных частиц Ca(OH)2 в воде. При падении скорости потока ниже критического порога взвесь выпадает в плотный осадок, который под воздействием растворенного углекислого газа карбонизируется в твердый нерастворимый известняк (CaCO3), наглухо блокирующий проходное сечение трубопровода за считанные часы.

Попытка смонтировать разводку суспензии из тонкостенных полимерных труб (PPR или ПВХ) оборачивается их волнообразным провисанием при температуре гидротермального гашения извести до +60…+75 °C. Образующиеся провисы («мешки») становятся зонами гарантированного накопления осадка, который невозможно удалить даже гидравлической промывкой под давлением. Стальная водогазопроводная труба ВГП усиленной серии по ГОСТ 3262-75 с толщиной стенки от 3,2 до 4,5 мм выступает базовым конструкционным материалом для известковых трактов благодаря абсолютной пространственной жесткости, устойчивости к гидроабразивному износу и способности выдерживать регулярные импульсные кислотные промывки ингибированной соляной кислотой.

Гидродинамика суспензии: расчет критической незаиливающей скорости и диаметров Ду 25–80

Главным условием безаварийной транспортировки известкового молока является поддержание турбулентного режима течения (число Рейнольдса Re > 4000) по всей длине магистрали. В ламинарном потоке твердые частицы оседают под действием гравитации на нижнюю образующую трубы, формируя плотный донный слой. Для суспензий гашеной извести плотностью 1050–1150 кг/м³ расчетная незаиливающая скорость движения потока (V_кр) должна находиться в строгом диапазоне от 1,2 до 2,0 м/с.

Занижение скорости ниже 1,2 м/с вызывает расслоение суспензии и заиливание, а превышение порога в 2,2–2,5 м/с приводит к резкому скачку гидроабразивного износа стенок трубы и седел запорной арматуры. Внутренний диаметр стальной трубы ВГП рассчитывается по объемному расходу циркулирующей суспензии с учетом обеспечения нормативной скорости:

d = sqrt( (4 * Q) / (pi * V_расч) ), где Q — объемный расход в м³/с, а V_расч принимается равным 1,4–1,6 м/с.

Для исключения заклинивания твердых включений недогасившейся извести минимально допустимый условный проход для магистральных известковых линий составляет Ду 25 (1 дюйм), а для магистралей подачи на группу реакторов нейтрализации — Ду 40–80. Применение труб меньшего сечения (Ду 15 и Ду 20) допускается исключительно на коротких импульсных линиях дозирования длиной не более 0,5–1,0 метра перед регулирующими клапанами.

Условный проход трубы (Ду / DN)Наружный диаметр по ГОСТ 3262-75, ммТолщина стенки (усиленная серия), ммРекомендуемый объемный расход суспензии, м³/чРасчетная скорость потока при раб. расходе, м/сСфера применения в узле известкового хозяйства
Ду 2533,54,01,8 – 2,81,35 – 1,75Кольцевые ответвления к отдельным реакторам-нейтрализаторам
Ду 3242,34,03,2 – 4,81,40 – 1,80Циркуляционные петли локальных узлов дозирования
Ду 4048,04,04,5 – 6,51,38 – 1,72Подающие коллекторы блоков осветления и водоподготовки
Ду 5060,04,57,5 – 11,51,42 – 1,85Магистральное циркуляционное кольцо цеха нейтрализации
Ду 6575,54,513,0 – 19,01,45 – 1,80Трасса перекачки от баков гашения к расходным емкостям
Ду 8088,54,520,0 – 30,01,40 – 1,78Главные напорные коллекторы шламовых насосных станций

Топология трубопроводов: запрет тупиковых схем и проектирование замкнутого кольца рециркуляции

Классическая тупиковая схема разводки с ответвлениями к потребителям категорически неприемлема для известковых суспензий. При закрытии регулирующего клапана на тупиковом отводе движение жидкости останавливается, и находящаяся в отрезке трубы взвесь за 15–30 минут превращается в плотную пробку, которую невозможно стронуть давлением насоса.

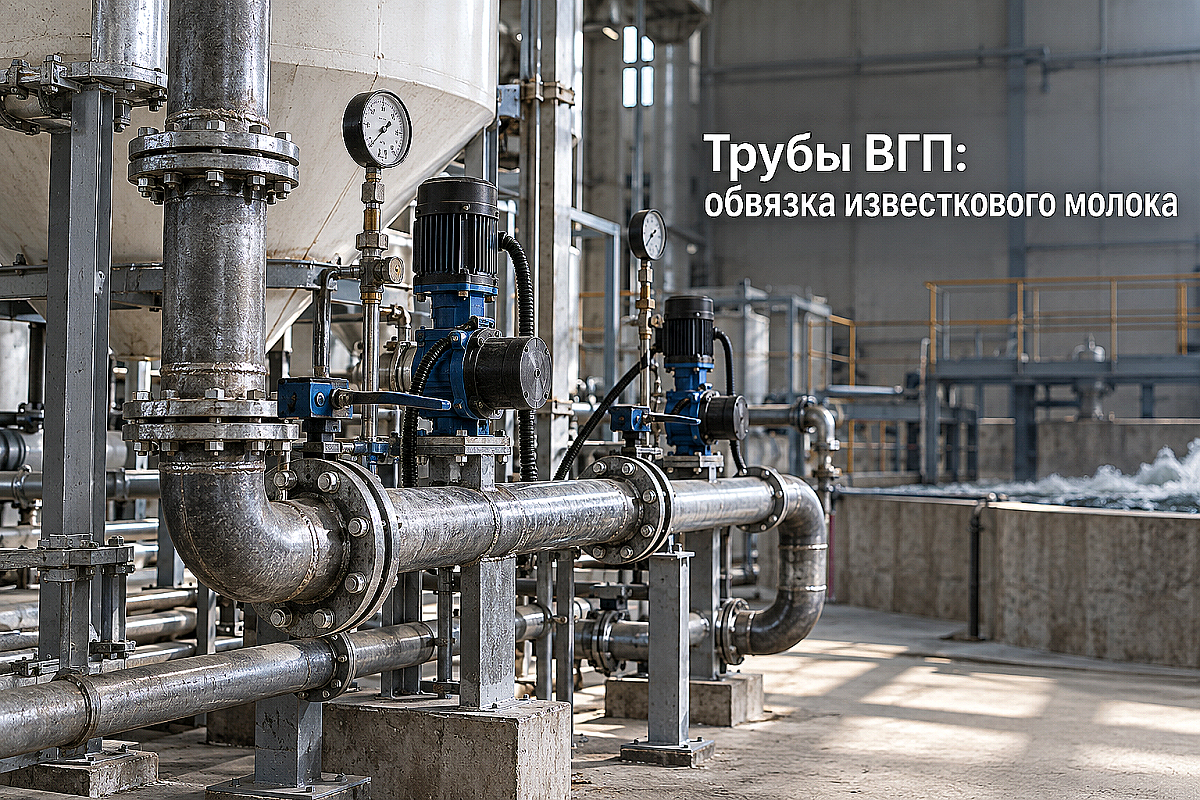

Технологическая обвязка известкового хозяйства в обязательном порядке проектируется по схеме непрерывно циркулирующего кольца (Loop System). Шламовый или вихревой насос непрерывно перекачивает суспензию из расходного бака с механической мешалкой по замкнутому коллектору через все точки отбора с возвратом избытка обратно в бак. Дозировочные клапаны монтируются непосредственно в тело главного циркуляционного кольца при помощи трехходовых кранов или мембранных клапанов с нулевым застойным объемом (Zero Dead Leg), исключая наличие непроточных карманов.

При трассировке стальных труб ВГП соблюдаются жесткие геометрические правила:

  • Полный отказ от прямых кованых тройников под углом 90°: все врезки и ответвления выполняются под углом 45° по направлению движения потока;
  • Замена крутоизогнутых отводов малого радиуса на плавные гибы с радиусом не менее 3–5 диаметров трубы (R >= 3–5 Ду) для снижения турбулентных завихрений и предотвращения налипания осадка на внешней стенке поворота;
  • Укладка всех горизонтальных участков с обязательным уклоном не менее i = 0,01–0,02 (1–2 см на погонный метр) в сторону сливных приямков для полного самотечного опорожнения системы при остановках;
  • Установка дренажных и промывочных штуцеров в нижних точках трассы и автоматических воздушников с мембранными разделителями в верхних перегибах.

Запорно-регулирующая арматура, фланцевые узлы и система автоматической кислотной промывки

Стандартные клиновые задвижки и вентили с золотниковым затвором на линиях известкового молока выходят из строя в течение первых недель эксплуатации: твердые частицы извести забивают нижний карман корпуса задвижки, препятствуя посадке клина, а на штоке нарастает корка карбоната кальция, срезающая сальниковые уплотнения. Для управления потоком суспензии на трубах ВГП применяются исключительно полнопроходные шаровые краны из нержавеющей стали с уплотнениями из модифицированного фторопласта (PTFE+C) либо шланговые пережимные клапаны (патрубковые затворы), эластичный эластомерный рукав которых самоочищается при каждом цикле деформации.

Фланцевые сопряжения трубопроводов выполняются с использованием плоских стальных фланцев по ГОСТ 33259-2015 (Исполнение B). Подробнее о подборе уплотнительных поверхностей читайте в материале про исполнения фланцев по ГОСТ 33259-2015. В качестве межфланцевых прокладок недопустимо применять обычный паронит ПОН-Б, склонный к разбуханию и расслоению в щелочной среде. Рекомендуются прокладки из этиленпропиленового каучука (EPDM) или экспандированного фторопласта (ePTFE) толщиной 3 мм, внутренний диаметр которых строго соответствует проходному диаметру трубы ВГП, чтобы кромка уплотнителя не выступала внутрь потока и не создавала очаг налипания шлама.

Надежная эксплуатация известкового тракта требует обязательной интеграции контура CIP-промывки. Каждые 24–48 часов, а также перед каждой технологической остановкой циркуляционное кольцо автоматически отсекается от бака гашения и промывается осветленной технической водой с последующей прокачкой 3–5% раствора ингибированной соляной или сульфаминовой кислоты, растворяющей настенные карбонатные отложения. Стальная труба ВГП усиленной серии легко выдерживает регулярные кислотные промывки при условии нейтрализации контура щелочным раствором после завершения цикла.

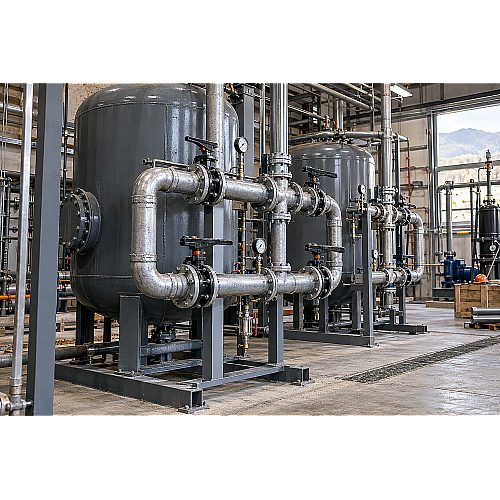

При комплектации сложных станций нейтрализации параллельно заказывают сопутствующую арматуру и емкостное оборудование. О правилах проектирования смежных технологических узлов читайте в обзоре про фронтальную обвязку фильтров водоподготовки стальными трубами ВГП, а также в статье про вертикальные грязевики серии ТС-569.

Часто задаваемые вопросы (FAQ)

Почему для известкового молока выбирают трубы ВГП усиленной серии по ГОСТ 3262-75, а не обыкновенной?

Суспензия извести обладает выраженными абразивными свойствами за счет присутствия микрочастиц песка и недожженного известняка. При скорости движения потока 1,5–1,8 м/с скорость гидроабразивного износа металла составляет 0,15–0,25 мм в год на прямолинейных участках и до 0,4–0,6 мм в зонах гибов. Усиленная стенка толщиной 4,0–4,5 мм обеспечивает необходимый запас прочности на 8–12 лет непрерывной эксплуатации с учетом периодических химических промывок кислотными реагентами.

Можно ли использовать оцинкованную трубу ВГП для транспортировки известкового молока?

Применение оцинкованных труб нецелесообразно. Известковое молоко имеет высокий щелочной показатель (pH 12,0–12,8), в среде которого цинковое покрытие активно растворяется с выделением водорода. Кроме того, периодическая промывка системы 3–5% раствором соляной кислоты для удаления карбонатных корок мгновенно стравливает слой цинка в течение первых двух циклов очистки. Оптимальным выбором является черная стальная труба ВГП повышенной толщины.

Как защитить насосы-дозаторы от гидроударов при импульсной подаче известкового молока?

Для гашения пульсаций плунжерных и мембранных насосов-дозаторов на напорной линии из труб ВГП монтируют мембранный демпфер пульсаций (гаситель пульсаций) из нержавеющей стали с разделительной диафрагмой из EPDM или Viton. Демпфер устанавливается на расстоянии не более 0,5–1,0 м от нагнетательного патрубка насоса на вертикальном стальном патрубке без заужения сечения.

Какой тип соединений предпочтителен для известковых трубопроводов — сварка или резьба?

Магистральные участки монтируются исключительно на электродуговой сварке с разделкой кромок и формированием гладкого внутреннего валика шва без наплывов и грата. Резьбовые муфтовые соединения запрещены, так как внутренний зазор в муфте между торцами труб создает идеальную ловушку для осаждения твердой фазы извести. Разборные узлы выполняются только на приварных фланцах.

Что взять с собой к закупке

Для надежного монтажа системы дозирования и циркуляции известкового молока на объектах Алматы и промышленных предприятиях Казахстана сформируйте спецификацию со следующими базовыми позициями:

  • Стальная водогазопроводная труба ВГП по ГОСТ 3262-75 усиленной серии (толщина стенки 4,0–4,5 мм, диаметры Ду 25, Ду 32, Ду 40, Ду 50, Ду 65 и Ду 80);
  • Стальные отводы 90° и 45° с увеличенным радиусом гиба по ГОСТ 17375-2001 для минимизации турбулентных завихрений;
  • Плоские стальные приварные фланцы по ГОСТ 33259-2015 на рабочее давление Ру 10–16 бар (Исполнение B);
  • Межфланцевые прокладки из щелочестойкого эластомера EPDM или экспандированного фторопласта ePTFE толщиной 3 мм;
  • Комплекты крепежа (болты, гайки, увеличенные шайбы) с антикоррозийным защитным цинковым покрытием;
  • Полнопроходные нержавеющие шаровые краны или шланговые пережимные затворы соответствующего условного прохода.
