Обвязка дезинфекционных барьеров стальными оцинкованными трубами ВГП: расчет диаметров рамп, подбор давления и зимний дренаж в Казахстане

Обеспечение биологической безопасности на агропромышленных холдингах, птицефабриках, мясоперерабатывающих комбинатах и таможенных терминалах Казахстана начинается с организации контрольно-дезинфекционного пропускного пункта. Автоматическая форсуночная арка (дезинфекционный барьер для автотранспорта) должна за 10–15 секунд проезда грузовика или молоковоза равномерно обработать дезинфицирующим раствором колесные арки, днище и борта кузова под давлением до 0,4–0,8 МПа.

Попытка смонтировать несущие форсуночные рампы из тонкостенных полимерных труб (PPR или металлопластика) на открытых въездных группах приводит к волнообразному короблению контура под воздействием уличных ветровых нагрузок, срыву резьбовых форсунок и растрескиванию пластика при резких температурных колебаниях. Для уличных арочных конструкций в Алматы и регионах Казахстана базовым конструкционным материалом выступает оцинкованная труба ВГП по ГОСТ 3262-75, совмещающая конструкционную жесткость фермы с долговечной защитой от коррозии.

Гидродинамический расчет форсуночных рамп дезбарьера: диаметры Ду и скорость потока

Форсуночная рамка дезбарьера представляет собой замкнутый или П-образный трубный контур, на котором с заданным шагом (обычно 400–600 мм) установлены распылительные форсунки плоскоструйного или конусного распыла. Для стабильного мелкодисперсного факела на всех форсунках давление в наиболее удаленной верхней точке арки не должно проседать более чем на 5–8% относительно зоны врезки питающей магистрали от насосной станции.

При проектировании дезбарьеров в расчет принимается суммарный расход раствора: при стандартной комплектации из 16–24 форсунок с индивидуальным расходом 2,5–4,0 л/мин общий расход насосной установки составляет от 40 до 100 л/мин (2,4–6,0 м³/ч). Чтобы исключить избыточные потери напора на трение и турбулентные завихрения, скорость движения дезраствора в распределительной рампе должна находиться в диапазоне 0,8–1,2 м/с, а в подводящей магистрали от насосного модуля — не превышать 1,5 м/с.

В таблице приведены нормативные параметры подбора стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75 в зависимости от числа активных распылителей и производительности насосной станции:

Использование обычной или усиленной серии по классификации толщины стенки труб ВГП гарантирует, что арка пролетом 4,5 метра и высотой до 4,5 метров сохранит строгую геометрию без провисания верхнего ригеля и не потребует возведения вспомогательных тяжелых металлоконструкций.

Химическая стойкость цинкового покрытия и узлы врезки распылительных форсунок

Рабочие дезинфицирующие растворы, применяемые в ветеринарно-санитарных пропускниках Казахстана (препараты на основе глутарового альдегида, четвертичных аммониевых соединений, надуксусной кислоты и хлорактивных компонентов), агрессивны по отношению к черному углеродистому металлу. Незащищенная сталь под воздействием окислителей покрывается рыхлой ржавчиной, частицы которой моментально забивают фильтры тонкой очистки и сопла форсунок с диаметром проходного отверстия 0,8–1,5 мм.

Горячеоцинкованная труба ВГП с плотностью цинкового слоя не менее 400 г/м² формирует пассивный защитный барьер, предотвращающий контакт металла с окислителями. При этом ключевым моментом надежности дезбарьера является выбор способа врезки форсунок в оцинкованный коллектор. Прямая приварка стальных бобышек электродуговой сваркой выжигает цинковый слой в зоне нагрева, создавая локальный очаг коррозии.

Профессиональный монтаж дезбарьеров предполагает применение трех основных способов монтажа форсунок без разрушения антикоррозийной защиты:

• Сверление с нарезкой трубной цилиндрической резьбы G 1/4" или G 3/8": выполняется на толстостенных оцинкованных трубах ВГП усиленной серии (толщина стенки от 3,2 до 4,0 мм), где глубина резьбовой нитки обеспечивает надежную фиксацию без использования сквозных переходников;

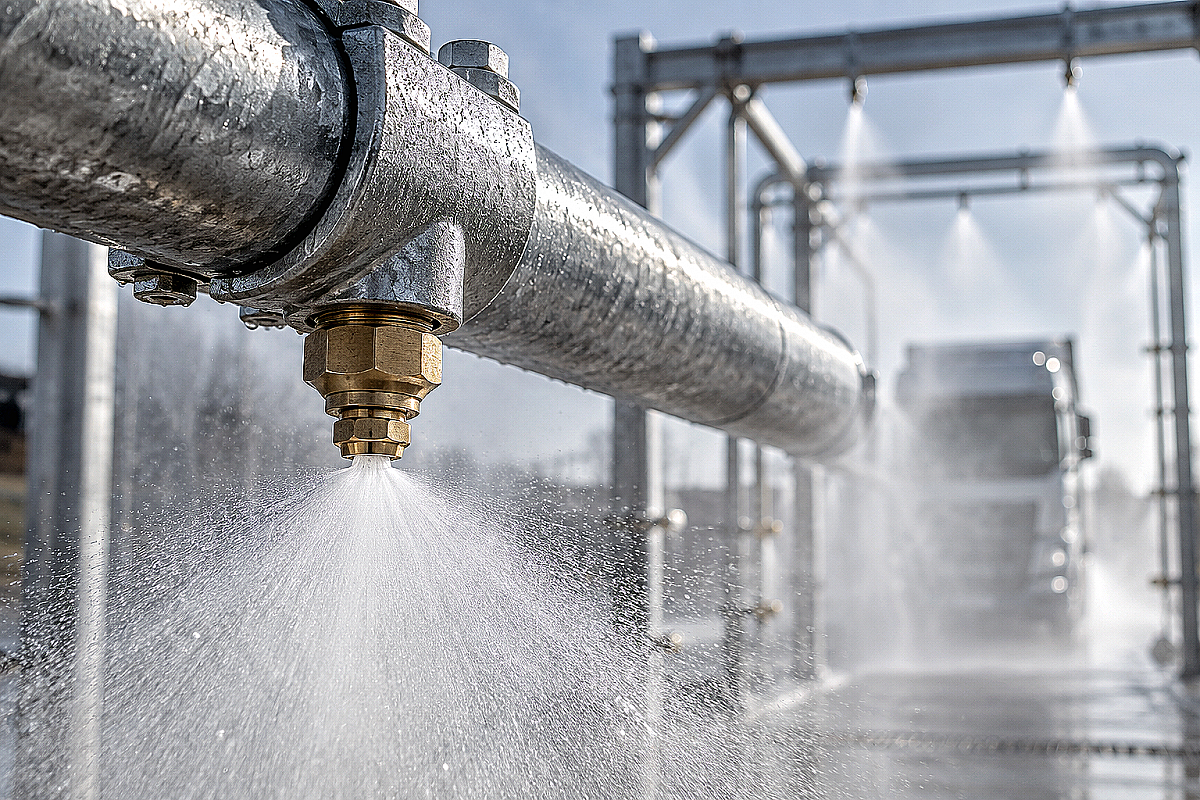

• Монтаж резьбовых седелок из латуни или нержавеющей стали с резиновым уплотнением EPDM: седелка обжимает оцинкованную трубу по наружному диаметру через калиброванное отверстие, полностью сохраняя внутренний цинковый слой;
• Сборка контура на резьбовых тройниках: применение стандартных оцинкованных фитингов по ГОСТ 8968-75, соединенных через резьбовые соединения труб ВГП с использованием анаэробных полимеризующихся герметиков.

Защита дезбарьера от гидроударов и организация зимнего автоматического дренажа в климате Казахстана

Режим работы дезинфекционного барьера характеризуется циклическими кратковременными включениями: оптические датчики или индукционные петли регистрируют подъезд транспорта и включают насос высокого давления на 10–20 секунд. Залповый пуск плунжерного или многоступенчатого центробежного насоса генерирует мощный гидродинамический удар. Для демпфирования скачков давления перед распределительной рампой обязательно устанавливается гидроаккумулятор из нержавеющей стали объемом 24–50 литров с мембраной EPDM, настроенный на 90% от рабочего давления контура.

Климатические условия Алматинской области и северных регионов Казахстана с зимними температурами от −15 °C до −30 °C исключают постоянное нахождение дезинфицирующего раствора в открытых трубных арках. Оставленная в трубе жидкость замерзает за 20–30 минут простоя, приводя к разрыву сопел форсунок и деформации металлопроката.

Для безаварийной зимней эксплуатации на дезбарьерах реализуется комбинированная система противоморозной защиты:

1. Уклон горизонтальных участков: все подводящие трубы и верхняя перекладина рампы монтируются с технологическим уклоном не менее 0,02 (2 см на 1 метр длины) в сторону нижней точки сброса;
2. Установка электромагнитного клапана сброса: нормально открытый клапан монтируется в нижней точке рампы и открывается автоматически при отключении насоса, сливая остатки раствора в утепленный подземный накопительный бак за 3–5 секунд;
3. Система автоматической продувки сжатым воздухом: компрессорный блок через обратный клапан подает импульс сжатого воздуха давлением 0,5–0,6 МПа в течение 5 секунд после каждого цикла дезинфекции, полностью выдувая капли раствора через сопла форсунок;
4. Монтаж саморегулирующегося греющего кабеля: кабель удельной мощностью 25–30 Вт/м укладывается снаружи оцинкованной трубы под слой минераловатной или вспененной каучуковой изоляции с защитным алюминиевым кожухом.

Что взять с собой к закупке: чеклист комплектации дезбарьера

Для безошибочной закупки материалов на металлобазе снабженцу необходимо сформировать детальную спецификацию с учетом конструкционных и гидравлических нагрузок въездной группы:

• Трубы ВГП оцинкованные по ГОСТ 3262-75: Ду 25 и Ду 32 для вертикальных стоек и верхнего ригеля арки (обыкновенная или усиленная серия), Ду 20 для нижнего блока форсунок днища;
• Трубы ВГП оцинкованные Ду 40: для напорного питающего коллектора от насосной станции до въездного навеса;
• Комплект оцинкованных резьбовых фитингов: угольники, тройники, муфты и переходные ниппели соответствующего условного прохода;
• Запорная и регулирующая арматура: латунные или нержавеющие полнопроходные шаровые краны, сетчатый фильтр Ду 32 с тонкостью фильтрации 100 мкм, обратные клапаны с пружинным механизмом;
• Элементы виброразвязки и компенсации: фланцевые или муфтовые гибкие вибровставки (резиновые компенсаторы) на выходе насосной группы;
• Крепежные хомуты: усиленные оцинкованные сантехнические хомуты с виброгасящим резиновым профилем EPDM для фиксации труб к силовым колоннам навеса.

Компания ATLANT MARKET обеспечивает строительные и аграрные предприятия Казахстана сертифицированным стальным и оцинкованным трубным прокатом по ГОСТ 3262-75 со склада в Алматы. Мы осуществляем оперативную нарезку труб в размер проекта и комплектуем объекты оптовыми партиями металла с оперативной доставкой по городу Алматы, Алматинской области, а также через региональные филиалы в городах Талдыкорган и Каскелен.
