Залповые весенне-летние ливни в предгорьях Заилийского Алатау создают колоссальную нагрузку на кровельные водосборные системы многоэтажных жилых комплексов, гостиниц и бизнес-центров Алматы. При пиковой интенсивности осадков гравитационный стояк высотного здания высотой от 9 до 25 этажей за секунды превращается в вертикальный напорный столб воды. Если в проекте допущена ошибка с материалом или занижена толщина стенки, гидростатическое давление заполнившегося стояка способно превысить 0,6–1,2 МПа (6–12 атмосфер), что приводит к срыву раструбов, затоплению технических этажей и разрушению чистовой отделки помещений.
Согласно требованиям СП РК 4.01-101-2012 «Внутренний водопровод и канализация зданий», стояки внутренних водостоков в высотных зданиях и зданиях с повышенными требованиями к пожарной безопасности обязаны выполняться из негорючих материалов повышенной прочности. Стальная водогазопроводная (ВГП) оцинкованная труба по ГОСТ 3262-75 обыкновенной и усиленной серий выступает базовым инженерным стандартом для ливнестоков благодаря устойчивости к гидродинамическим ударам, жесткости при вибрациях и абсолютной пожаробезопасности класса НГ.
Почему полимерные трубы уступают оцинкованной стали ВГП в высотных водостоках
Попытка смонтировать гравитационные стояки внутреннего водостока из безнапорных или даже напорных полимерных труб (ПВХ, полипропилена) в зданиях выше 5 этажей влечет за собой целый комплекс скрытых угроз, о которых обязан помнить каждый инженер и снабженец:
- Пожарные нормы и огнестойкость: при проходе через междуэтажные перекрытия полимерные стояки требуют монтажа дорогостоящих противопожарных муфт с терморасширяющимся вкладышем. При этом сам пластиковый водосток не обеспечивает целостности системы при эвакуации, тогда как стальная труба ВГП сохраняет конструкционную прочность при прямом огневом воздействии.
- Стойкость к гидростатическому столбу при аварийном засоре: если выпуски ливневой канализации на придомовой территории или в подвале подтоплены либо забиты мусором, стояк наполняется водой до отметки кровли. Давление в нижней точке 16-этажного здания (высота 50 метров) достигает 5 атмосфер. Оцинкованная труба ВГП усиленной серии с легкостью выдерживает испытательное гидравлическое давление до 3,1 МПа (31 атм), исключая разрыв стенки.
- Акустический комфорт: падающий с высоты 30–60 метров столб воды вперемешку с захватываемым воздухом создает интенсивный структурный и воздушный шум. Массивная стальная стенка трубы ВГП толщиной 3,5–4,5 мм эффективно гасит звуковые колебания, не требуя многослойной шумоизоляции жилых шахт.
- Сейсмическая устойчивость: в 9–10-балльной сейсмической зоне Алматы пластиковые раструбные стыки с резиновыми манжетами смещаются при межэтажных колебаниях монолитного каркаса, провоцируя раскрытие соединений. Стальной сварной или резьбовой водосток работает как единый жесткий вертикальный стержень.
Гидравлический расчет диаметров стояков внутренних водостоков по СП РК
Расчетный расход дождевых вод с площади кровли определяется в соответствии с климатическими нормативами СП РК 4.01-101-2012 с учетом интенсивности дождя продолжительностью 20 минут (параметр q20 для Алматы составляет 65–70 л/с на 1 га для равнинной части и до 80 л/с в предгорных районах). Пропускная способность водосточного стояка из стальной трубы зависит от внутреннего условного прохода (Ду) и высоты гравитационного падения.
В отличие от безнапорной бытовой канализации, где заполнение трубы не должно превышать 0,5–0,6 диаметра, стояк внутреннего водостока в пиковые моменты работает в полунапорном и напорном режимах с коэффициентом заполнения до 0,8–0,9. При этом скорость движения водовоздушной смеси в вертикальной трубе может достигать 12–18 м/с.
| Условный проход трубы (Ду, мм) | Наружный диаметр и толщина стенки (ГОСТ 3262-75, мм) | Предельный расход воды по стояку (л/с) | Максимальная обслуживаемая площадь плоской кровли в Алматы (м²) | Теоретическая масса 1 м оцинкованной трубы (кг) |
|---|---|---|---|---|
| Ду 80 | 88,5 × 4,0 (усил. 4,5) | 10,0 – 14,5 | до 550 – 750 | 8,58 |
| Ду 100 | 114,0 × 4,0 (усил. 4,5) | 20,0 – 28,0 | до 1100 – 1450 | 11,18 |
| Ду 125 | 140,0 × 4,0 (усил. 4,5) | 35,0 – 48,0 | до 1900 – 2500 | 13,78 |
| Ду 150 | 165,0 × 4,0 (усил. 4,5) | 55,0 – 75,0 | до 3000 – 3900 | 16,34 |
Снабженцы компании ATLANT MARKET отмечают: для типовых секций жилых комплексов в Алматы наиболее востребованы оцинкованные трубы ВГП диаметрами Ду 100 и Ду 125, обеспечивающие отвод воды с секции кровли площадью от 800 до 2000 м² с запасом на залповые ливневые осадки.
Устройство узлов гашения кинетической энергии в подвальных помещениях
Падающая с высоты 12–25 этажей масса воды приобретает огромную кинетическую энергию. В точке перехода вертикального стояка в горизонтальный подвальный коллектор (лежак) возникает зона максимального гидродинамического удара. Прямой поворот стояка под углом 90 градусов с использованием одного крутоизогнутого отвода категорически запрещен: динамический удар со временем выбивает сварной шов или вырывает опорные хомуты из бетонного перекрытия.
Правильная схема перевода стояка в горизонтальную плоскость включает в себя следующие конструктивные решения:
- Плавный поворот из двух отводов по 45° или трех по 30°: увеличивает радиус кривизны потока, снижая кавитационное разрежение и эрозионный износ наружной стенки отвода.

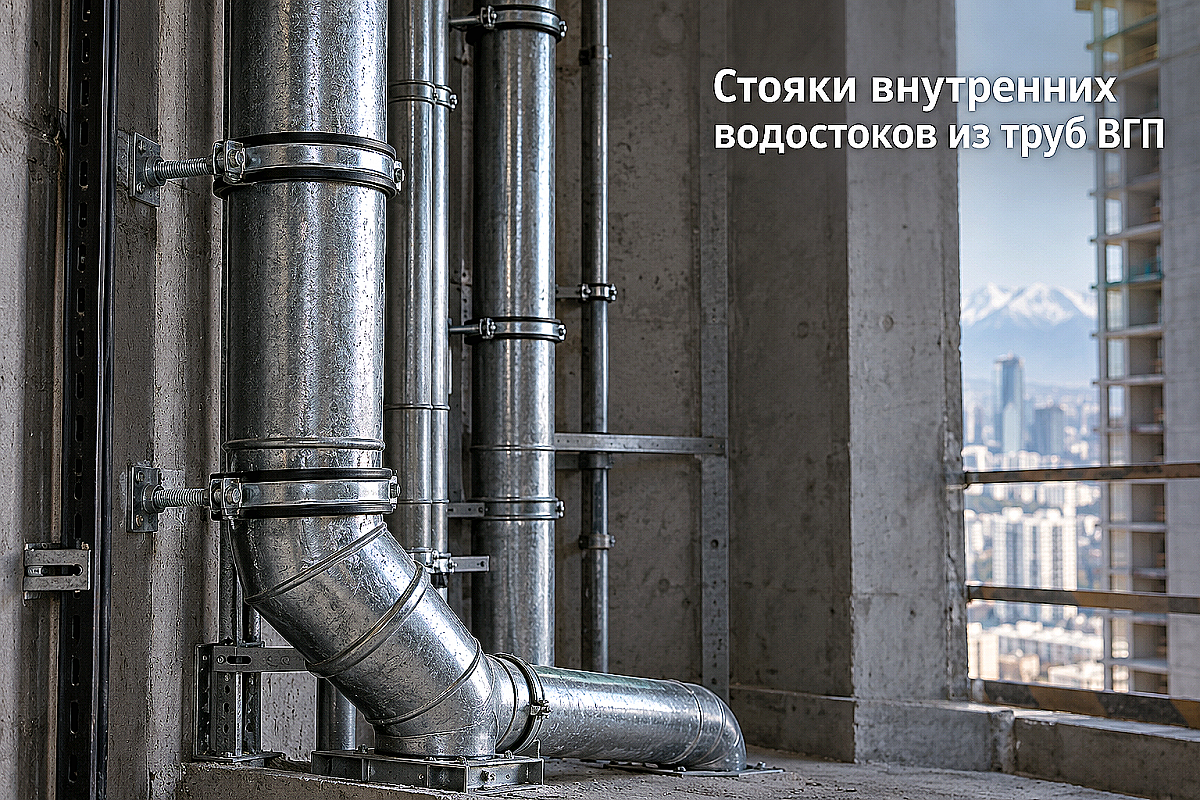

- Установка разгрузочного бетонного упора или металлического башмака: под нижним коленом стояка монтируется стальная опора из швеллера или монолитная бетонная тумба, воспринимающая вертикальный реактивный импульс массы воды.
- Монтаж ревизии-прочистки перед поворотом: на высоте 1,0–1,2 метра от пола подвала на стояке устанавливается фланцевая или резьбовая прочистка для удаления песка, гравия и веток, смываемых с кровли.
- Увеличение диаметра горизонтального выпуска: если стояк выполнен из трубы Ду 100, горизонтальный сборный коллектор в подвале рекомендуется монтировать с расширением до Ду 125 или Ду 150 с уклоном не менее 0,005–0,01 в сторону наружного выпуска.
Правила крепления, гильзовки и компенсации температурных деформаций
Монтаж вертикальных плетей оцинкованных труб ВГП в шахтах высотных зданий требует строгого соблюдения правил расстановки опор и прохода перекрытий. Подаваемая с кровли дождевая вода летом имеет температуру +12…+18 °C, а зимой во время оттепелей — около 0…+2 °C, в то время как температура воздуха в шахте составляет +20…+24 °C. Термоциклические колебания вызывают продольные расширения стояка.
При монтаже стояков внутреннего водостока соблюдают следующие правила:

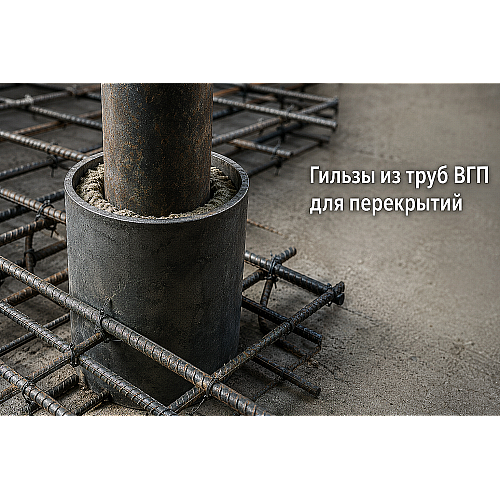

- Проход плит через гильзы: проход междуэтажных перекрытий выполняется строго через стальные гильзы по нормам СН РК. Зазор между гильзой и трубой уплотняется негорючим гидрофобным материалом (базальтовым шнуром с термостойким герметиком), как описано в руководстве по гильзам из труб ВГП для прохода перекрытий.
- Расстановка подвижных и неподвижных опор: неподвижная опора (мертвая точка) устанавливается на уровне одного перекрытия в середине вертикальной плети стояка, а на остальных этажах монтируются направляющие скользящие хомуты с резиновыми виброгасящими прокладками, предотвращающие искривление оси трубы по правилам расстановки опор ОПБ и ОПХ.
- Теплоизоляция от конденсата: из-за разницы температур воды и воздуха в шахте неизолированный стояк покрывается обильным конденсатом. Вся поверхность трубы оклеивается листовым вспененным каучуком толщиной 9–13 мм с проклейкой швов, предотвращающим намокание строительных конструкций.
- Сохранение цинкового покрытия при стыковке: стыковка труб выполняется на резьбовых муфтах либо сваркой с последующей зачисткой околошовной зоны и нанесением цинкнаполненного грунта (холодное цинкование с содержанием цинка не менее 90%). В ответственных стояках пожарных и ливневых систем также используются грувлочные соединения.
Чек-лист для снабженца при закупке труб ВГП под внутренний водосток
Чтобы партия трубного проката гарантированно прошла входной контроль на строительной площадке и выдержала гидравлические испытания перед сдачей технадзору, закупщику необходимо проверить следующие параметры:
- Наличие заводского сертификата соответствия ГОСТ 3262-75 с отметкой об обязательном гидравлическом испытании партии давлением не менее 2,4–3,1 МПа.
- Толщина стенки: для стояков высотных зданий (от 9 этажей) заказывается усиленная серия (для Ду 100 — стенка 4,5 мм; для Ду 80 — 4,0–4,5 мм) для обеспечения запаса прочности на истирание абразивом и гидроудар.
- Сплошность и равномерность цинкового слоя: отсутствие непокрытых участков, раковин и отслоений цинка на наружной и внутренней поверхностях трубы.
- Комплектация фасонными элементами: крутоизогнутые отводы 45° и 90°, стальные фланцы по ГОСТ 33259-2015, резьбовые муфты, ревизии и хомуты с виброгасителями EPDM.
- Возможность заводской нарезки в проектный размер и нарезки резьбы на складе поставщика для ускорения монтажа в стесненных шахтах.
На складах компании АТЛАНТ МАРКЕТ в Алматы, Каскелене и Талдыкоргане всегда в наличии полный сортамент стальных водогазопроводных оцинкованных труб ГОСТ 3262-75, противопожарной арматуры по стандартам пожарных стояков из труб ВГП, а также фасонных деталей с оперативной доставкой манипуляторами и длинномерами по всем регионам Казахстана.
Часто задаваемые вопросы (FAQ)
Почему для внутренних водостоков нельзя использовать обычную черную трубу ВГП без оцинковки?
Внутренний водосток работает в условиях периодического наполнения влагой и постоянного контакта с атмосферным воздухом, богатым кислородом. При высыхании на внутренней стенке черной трубы мгновенно образуется ржавчина. За 3–5 лет коррозия уменьшает проходное сечение на 15–25% и формирует шероховатость, задерживающую листья и мусор. Оцинкованный слой продлевает срок службы водостока до 30–40 лет без образования наростов ржавчины.
Какое максимальное давление должен выдерживать стояк внутреннего водостока?
По нормам СП РК стояк испытывается на гидростатическое давление, равное высоте столба воды от отметки кровельной воронки до нижнего выпуска в подвале. Для 16-этажного здания расчетное гидростатическое давление составляет 0,5 МПа (5 атм), а испытательное — 0,75 МПа. Оцинкованные трубы ВГП по ГОСТ 3262-75 гарантированно выдерживают давление 2,4–3,1 МПа, обеспечивая четырехкратный запас прочности.
Как защитить кровельную воронку и верхний участок стояка от промерзания зимой в Алматы?
В зимний период при температуре наружного воздуха ниже 0 °C на кровельной воронке намерзает ледяная пробка. Для предотвращения закупорки в корпус воронки и верхние 1,5–2 метра стального стояка монтируется саморегулирующийся нагревательный кабель мощностью 25–30 Вт/м, подключенный к датчику температуры и влажности.
Можно ли соединять оцинкованные трубы ВГП на стояках сваркой?
Сварка допускается, но требует обязательной подготовки: зачистки кромок от цинка на 15–20 мм для предотвращения порообразования в шве, применения качественных электродов и последующего восстановления защитного слоя на околошовной зоне методом холодного цинкования специальными цинкнаполненными составами с содержанием цинка не менее 90–95%.
Итог
Надежность системы внутренних водостоков в высотном строительстве Алматы напрямую зависит от жесткости вертикальных стояков и их способности выдерживать пиковое гидростатическое давление при залповых ливнях. Использование стальных оцинкованных труб ВГП по ГОСТ 3262-75 в сочетании с плавными двухколенными переходами в подвале, ревизиями и компенсационными гильзами гарантирует 100% герметичность, пожарную безопасность и долговечность здания на десятилетия.
