Трубы ВГП для сжатого воздуха: нормы монтажа и правила выбора

Проектирование систем распределения сжатого воздуха на производственных площадках Казахстана часто ставит снабженца перед выбором: использовать современные полимеры или проверенную временем сталь. Стальная водогазопроводная (ВГП) труба по ГОСТ 3262-75 остается приоритетным выбором для магистральных линий благодаря своей механической прочности, устойчивости к температурным расширениям и доступности. Однако воздух — это не вода и не газ; он требует специфического подхода к фильтрации, борьбе с конденсатом и защите от внутренней коррозии.

Давление и надежность: почему ВГП подходит для пневматики

Сжатый воздух в промышленных сетях обычно подается под давлением от 6 до 10 бар (атмосфер), хотя некоторые установки требуют до 16 бар. Труба ВГП, согласно государственным стандартам, рассчитана на рабочее давление до 25 кгс/см² (обыкновенные) и до 31 кгс/см² (усиленные). Это создает значительный запас прочности, что критично при возникновении пульсаций давления от мощных поршневых компрессоров.

В отличие от пластиковых труб, сталь не деформируется при нагреве воздуха сразу после компрессорной головки. Если в системе нет эффективного охладителя, температура воздуха в первом участке магистрали может достигать +60…+80 °C. В таких условиях полипропилен начинает «плыть», а сталь сохраняет свою геометрию и герметичность соединений десятилетиями.

Оцинкованная или черная: борьба с коррозией и конденсатом

Главный враг пневматической системы — влага. При сжатии атмосферного воздуха в Алматы, особенно в весенне-осенний период, выделяется огромное количество конденсата. Если использовать обычную черную стальную трубу, внутренняя поверхность быстро покрывается ржавчиной. Мелкие частицы окалины и ржавчины подхватываются потоком воздуха и попадают в пневмоцилиндры, гайковерты или покрасочные пистолеты, моментально выводя их из строя.

Именно поэтому для пневмолиний профессионалы выбирают оцинкованную трубу ВГП. Слой цинка защищает внутренний канал от прямого контакта с влагой. При монтаже такой системы важно избегать сварки, так как в зоне шва цинк выгорает, создавая очаги коррозии. Оптимальным решением для сборки оцинкованной пневмолинии является использование резьбовых соединений с качественной герметизацией анаэробными герметиками.

Правила монтажа пневмолинии: уклоны и «гусаки»

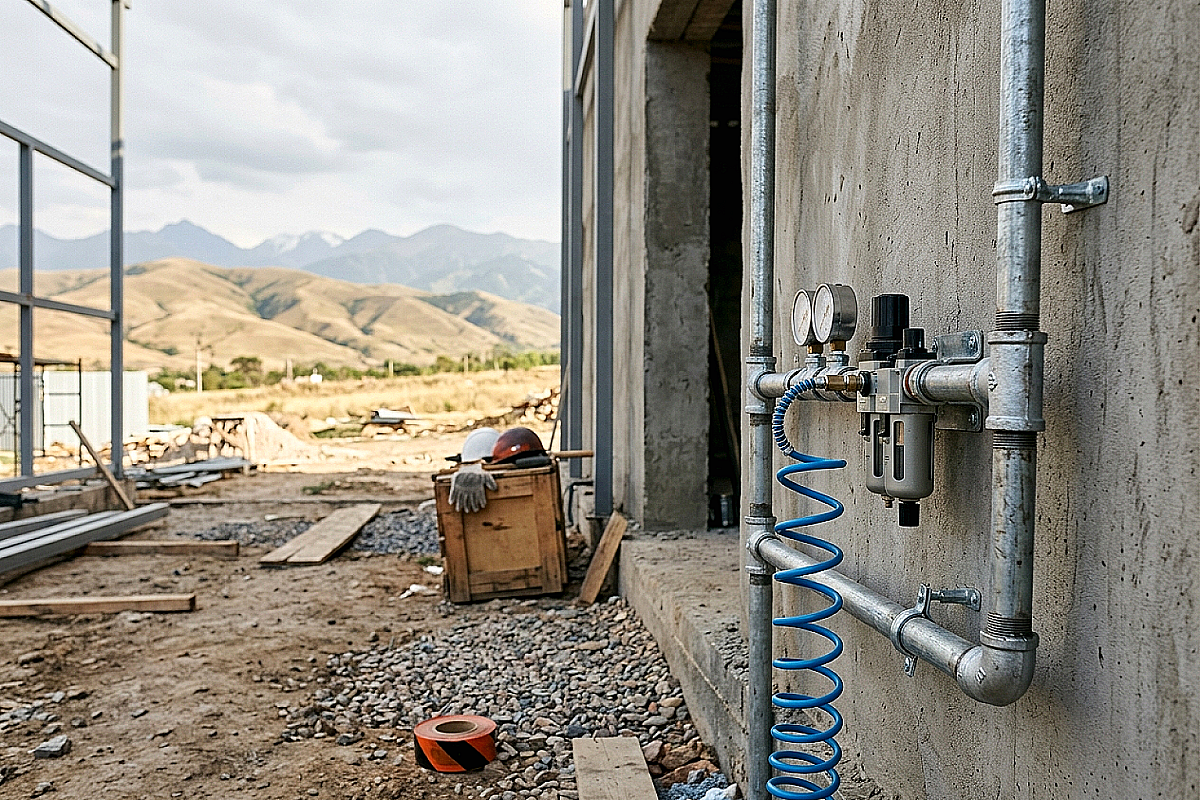

При разводке труб по цеху в Алматы необходимо соблюдать уклон магистрали в 1–2% в сторону влагоотделителей или тупиковых точек слива. Это позволяет конденсату стекать в специальные сборники, а не накапливаться в нижней части трубы. Все отводы к потребителям (рабочим местам) должны выполняться методом «гусака» — труба отходит от магистрали вверх, делает петлю и спускается вниз. Такой метод забора воздуха гарантирует, что капельная влага, текущая по дну основной трубы, не попадет в инструмент.

При закупке материалов в ATLANT MARKET для пневмосетей рекомендуется брать трубы среднего или тяжелого типа. Это обеспечит надежность резьбовых соединений, так как на тонкостенных трубах при нарезке резьбы остается слишком малый слой металла, что может привести к трещинам при вибрациях компрессора.

Итог: что взять с собой к закупке

Для создания долговечной системы сжатого воздуха на объекте в Казахстане придерживайтесь следующего чеклиста закупки:

• Труба ВГП оцинкованная (диаметр подбирается исходя из длины линии и расхода воздуха, обычно от 25 до 50 мм для магистрали);
• Комплект стальных или латунных фитингов (тройники, угольники, муфты);
• Запорная арматура — шаровые краны с полным проходом;
• Конденсатоотводчики и блоки подготовки воздуха (фильтры, лубрикаторы);
• Герметик для резьбы (лен с пастой или анаэробный гель).

Склады АТЛАНТ МАРКЕТ в Алматы, Талдыкоргане и Каскелене обеспечивают оперативную отгрузку оцинкованного проката и всех необходимых комплектующих для монтажа промышленных пневмосетей любой сложности.
