Транспортировка пара от котельной к технологическим потребителям на предприятиях пищевой промышленности, бетонных заводах, прачечных комбинатах и фармацевтических фабриках Алматы и Алматинской области неизбежно сопровождается потерями тепла через стенки трубопровода. Даже при наличии качественной минераловатной или базальтовой теплоизоляции часть пара конденсируется, образуя взвесь микрокапель и пристеночную водяную пленку. Скорость движения парового потока в магистрали составляет от 15 до 30 м/с, из-за чего капли воды превращаются в высокоскоростные абразивные снаряды, разрушающие седла регулирующей арматуры, лопатки турбин и теплообменные поверхности.
Скопление конденсата в нижних точках трассы при резком открытии запорной арматуры или изменении тепловой нагрузки порождает тяжелые гидродинамические удары, способные деформировать неподвижные опоры, сорвать фланцевые прокладки и разорвать сварные швы. Установка циклонного или лабиринтного сепаратора пара на базе стальных водогазопроводных труб (ВГП) по ГОСТ 3262-75 позволяет механически отсечь до 98–99% капельной влаги, повысив степень сухости пара до расчетных 0,98–0,99 и гарантируя безаварийную службу оборудования.

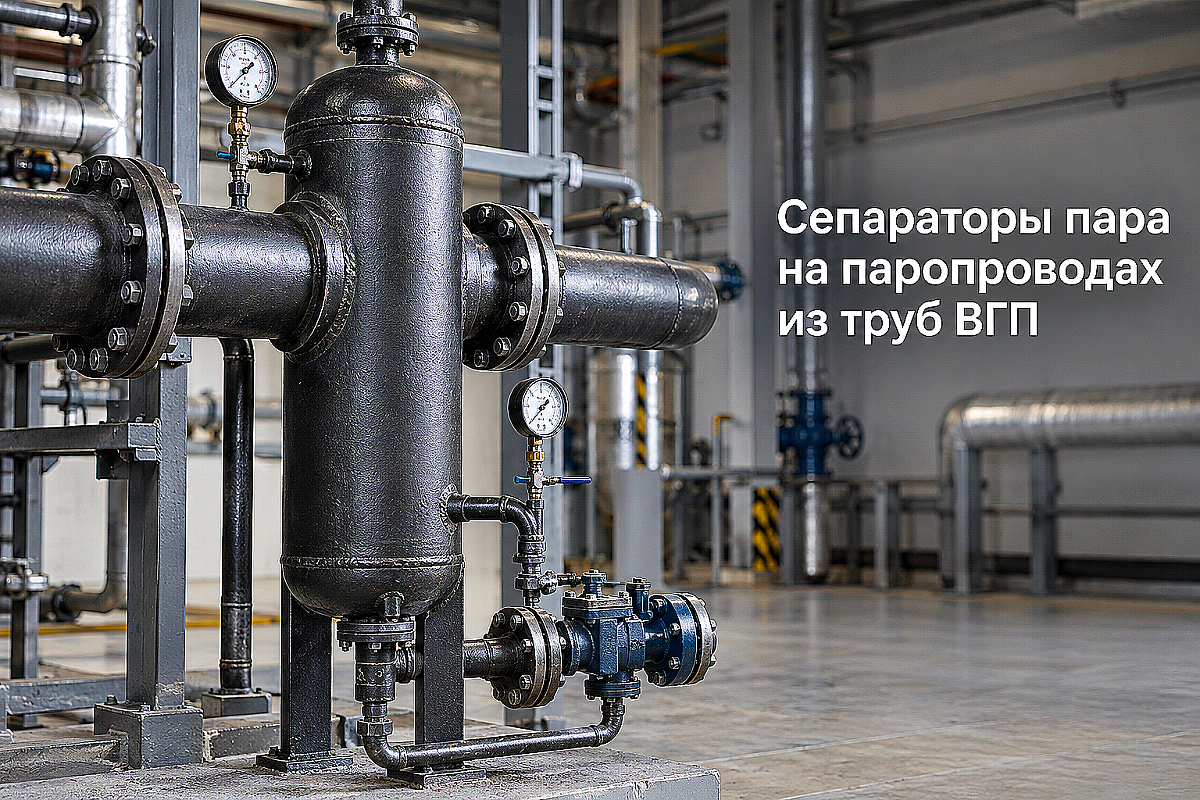

Типы сепараторов пара и физика каплеулавливания в трубопроводах ВГП
Для осушения пара в промышленных паровых сетях Казахстана применяются два основных типа конструкций: центробежные (циклонные) и лабиринтные (перегородочные с коалесцирующей сеткой). Выбор типа сепаратора определяется рабочим давлением в системе, расходом пара и требованиями к компактности узла.
В циклонных сепараторах пароводяная смесь поступает через тангенциальный патрубок или направляется внутренним спиральным дефлектором, приобретая круговое вращательное движение. Под действием центробежной силы капли воды, обладающие плотностью почти в 1000 раз выше плотности сухого пара, отбрасываются на внутреннюю стенку корпуса, теряют скорость и стекают в нижнюю накопительную камеру. Осушенный пар выходит через центральный вертикальный патрубок, защищенный противовихревым козырьком.
В лабиринтных сепараторах поток пара многократно меняет направление движения, проходя через пакет профилированных пластин и нержавеющую сетку. Капли влаги за счет инерции ударяются о преграды, коагулируют в крупные капли и стекают в дренажный карман. Для изготовления корпусов и штуцеров сепараторов на давление до 1,6 МПа (16 бар) и температуру до +200 °C идеально подходит стальная водогазопроводная труба усиленной серии по ГОСТ 3262-75 со стенкой 4,0–4,5 мм, обеспечивающая монолитную прочность и стойкость к вибрационным перегрузкам.
Расчет пропускной способности и диаметров патрубков сепаратора пара
Подбор сепаратора пара никогда не выполняется «по диаметру существующей трубы». Занижение типоразмера сепаратора приводит к резкому росту гидравлического сопротивления и падению давления пара перед технологическим агрегатом. Завышение диаметра снижает тангенциальную скорость потока в циклоне, из-за чего центробежная сила падает и мелкие капли воды не успевают отделиться, пролетая в выходной патрубок.
Расчет диаметра входного и выходного патрубков сепаратора выполняется исходя из массового расхода пара, его удельного объема при рабочем давлении и оптимальной скорости потока (15–22 м/с для насыщенного пара):
$$d = \sqrt{\frac{4 \cdot G \cdot v}{3600 \cdot \pi \cdot w}}$$
где $G$ — максимальный массовый расход пара (кг/ч), $v$ — удельный объем сухого насыщенного пара при рабочем давлении (м³/кг), $w$ — расчетная скорость пара в патрубке (м/с), $d$ — внутренний диаметр патрубка (м).
| Давление пара (изб.), бар | Температура насыщенного пара, °C | Удельный объем пара $v$, м³/кг | Расход пара через трубу ВГП Ду 50, кг/ч | Расход пара через трубу ВГП Ду 80, кг/ч | Расход пара через трубу ВГП Ду 100, кг/ч |
|---|---|---|---|---|---|
| 1,0 | +120,2 | 0,885 | 160–210 | 420–550 | 680–890 |
| 3,0 | +143,6 | 0,462 | 310–410 | 810–1060 | 1300–1710 |
| 6,0 | +165,0 | 0,273 | 520–690 | 1370–1800 | 2210–2900 |
| 10,0 | +184,1 | 0,177 | 810–1070 | 2120–2780 | 3410–4470 |
| 13,0 | +195,0 | 0,141 | 1010–1340 | 2660–3490 | 4280–5620 |
Схема обвязки сепаратора: конденсатоотводчики, грязевики и дренажный карман
Сам по себе корпус сепаратора выполняет лишь механическое разделение фаз. Для непрерывного и герметичного удаления отделенной воды без прорыва острого пара требуется правильно собранный дренажный блок. Если нижний штуцер сепаратора заблокирован или конденсатоотводчик подобран неверно, накопительная камера заполнится водой за считанные минуты, после чего сепаратор превратится в обычный расширительный бачок и выбросит весь накопленный конденсат залпом в технологическую линию.
В нижней части корпуса сепаратора формируется дренажный карман из трубы ВГП диаметром Ду 25–50, к которому через стальные фланцы по ГОСТ 33259-2015 или приварные резьбовые заготовки по ГОСТ 8969-75 подключается отводящий тракт. В состав обязательного дренажного модуля входят:
- Отсечная запорная арматура: стальные шаровые краны для пара или игольчатые вентили на входе и выходе узла для возможности проведения регламентной ревизии без остановки главной паровой магистрали;
- Сетчатый фильтр (грязевик): монтируется крышкой вниз непосредственно перед конденсатоотводчиком для защиты прецизионного клапанного механизма от окалины, сварочного грата и продуктов коррозии;
- Поплавковый конденсатоотводчик со встроенным термостатическим воздушным клапаном: оптимальный выбор для сепараторов пара, обеспечивающий мгновенный пропорциональный отвод конденсата по мере его накопления при температуре насыщения;
- Обратный клапан и смотровое стекло (диоптр): устанавливаются за конденсатоотводчиком для визуального контроля работоспособности узла и предотвращения обратного перетока из сборного конденсатопровода;
- Ручная байпасная линия: трубопровод из трубы ВГП с запорным вентилем в обход конденсатоотводчика для аварийного продува системы при пусконаладке или заклинивании основного клапана.
При комплектации паровых узлов в Алматы компания ATLANT MARKET поставляет сертифицированные стальные водогазопроводные трубы по ГОСТ 3262-75 усиленной и обыкновенной серий, паровые фланцы, бесшовные крутоизогнутые отводы и запорную арматуру со склада с возможностью оперативной резки в размер и доставки на промышленные объекты города, а также в филиалы Каскелен и Талдыкорган.
Типичные ошибки монтажа и специфика эксплуатации в условиях Алматы
Первая распространенная ошибка монтажных бригад — установка сепаратора пара на значительном удалении от защищаемого оборудования. Если смонтировать сепаратор на выходе из котельной, а потребитель (например, автоклав или калорифер) расположен в 80 метрах по цеху, пар успеет повторно сконденсироваться по пути. Сепаратор пара обязан монтироваться непосредственно перед регулирующим клапаном, редукционной установкой (РД) или входом в теплообменный аппарат — на расстоянии не более 2–5 метров.
Вторая критическая ошибка — врезка отводящей конденсатной трубки от сепаратора в верхнюю часть конденсатного коллектора без проверки противодействующего давления. Если в сборном конденсатопроводе присутствует противодавление (подъем трассы на эстакаду или работа других напорных конденсатоотводчиков), пропускная способность поплавкового клапана падает. Конденсатоотводчик необходимо подбирать с коэффициентом запаса по расходу не менее 2,0–3,0 относительно расчетного объема отсекаемой влаги.
Третья ошибка связана с зимней эксплуатацией в климатических условиях Казахстана. При периодической работе цеха (остановка котельной на выходные или праздничные дни при уличных температурах до −20…−25 °C) вода, оставшаяся в накопительной части сепаратора и корпусе поплавкового конденсатоотводчика, замерзает. Ледяная пробка раскалывает чугунный корпус конденсатоотводчика и сминает поплавок. Для предотвращения аварий нижняя точка дренажного узла должна снабжаться ручным спускным краном для полного слива воды при консервации, либо дренажный блок закрывается минераловатной теплоизоляцией с защитным кожухом.
Часто задаваемые вопросы
Где обязательно устанавливать сепаратор пара на предприятии?
Сепараторы пара обязательно монтируются: на выходе из парового котла (особенно котлов с малым объемом водяного пространства, склонных к уносу котловой воды); перед редукционными клапанами и узлами редуцирования давления пара (для защиты седел от капельной эрозии); перед узлами коммерческого и технологического учета пара (расходомеры пара с диафрагмами или вихревыми датчиками дают погрешность до 15–25% при наличии влаги); на входах в теплообменники автоклавов, сушильных барабанов, варочных котлов и калориферов приточной вентиляции.
Почему для обвязки сепаратора лучше использовать трубы ВГП, а не полипропилен или тонкостенные электросварные трубы?
Пар при давлении 0,3–1,0 МПа имеет температуру от +140 до +185 °C. Любые полимерные материалы (PPR, PEX) при такой температуре моментально плавятся и теряют конструктивную прочность. Тонкостенные электросварные трубы общего назначения со стенкой 1,5–2,0 мм быстро подвергаются коррозионно-усталостному разрушению под действием вибраций и гидродинамических пульсаций. Стальная труба ВГП по ГОСТ 3262-75 усиленной серии со стенкой 3,2–4,5 мм гарантирует запас прочности, выдерживает многократные термоциклы и позволяет нарезать стандартную трубную резьбу без ослабления тела трубы.
Какой тип конденсатоотводчика ставить на сепаратор пара: поплавковый или термодинамический?
Для сепараторов пара стандартом является механический поплавковый конденсатоотводчик со сферическим свободно плавающим или рычажным поплавком. Поплавковый механизм отводит конденсат непрерывно в режиме реального времени сразу по мере его выпадения при температуре насыщения. Термодинамические конденсатоотводчики работают циклически (с паузами), что приводит к периодическому подтоплению нижней камеры сепаратора и риску вторичного захвата влаги паровым потоком.
Как определить, что сепаратор пара перестал отводить воду?
Главные признаки отказа узла отвода конденсата: появление глухих щелчков и гидроударов в паропроводе за сепаратором; резкое падение температуры пара и увеличение времени прогрева технологического оборудования; показания смотрового стекла (диоптра) за сепаратором, фиксирующие полное отсутствие протока или непрерывный прорыв острого пара; отсутствие перепада температур до и после конденсатоотводчика (проверяется пирометром или контактным термометром).
Что взять с собой к закупке
Для комплектации надежного узла осушения пара и монтажа сепаратора на объекте снабженцу потребуется следующий перечень материалов:
- Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 усиленной серии (для корпуса сепаратора, входных штуцеров и дренажного кармана — Ду 25, Ду 32, Ду 50, Ду 80 или Ду 100);
- Стальные приварные фланцы по ГОСТ 33259-2015 (давление Ру 16 или Ру 25) с уплотнительными поверхностями исполнений B, C или D;
- Крутоизогнутые бесшовные отводы 90° по ГОСТ 17375-2001 из стали 20 или 09Г2С;
- Паронитовые термостойкие прокладки марки ПОН-Б (паронит общего назначения) толщиной 2–3 мм или спирально-навитые прокладки (СНП) с графитовым наполнителем;
- Сетчатый фильтр грубой очистки для пара (корпус из чугуна ВЧ или литой стали, сетка из нержавеющей стали AISI 304 с ячейкой не более 0,5–0,8 мм);
- Поплавковый конденсатоотводчик соответствующей пропускной способности с встроенным биметаллическим воздухоотводчиком;
- Стальные запорные вентили (15с22нж, 15с65нж) или цельносварные паровые шаровые краны со специальными уплотнениями PTFE+Carbon;
- Крепежные шпильки и гайки класса прочности не ниже 5.6 / 8.8 по ГОСТ 10495;
- Базальтовые цилиндры с покрытием из алюминиевой фольги для теплоизоляции корпуса сепаратора и паропровода.
