Эксплуатация неизолированных стальных водогазопроводных труб в неотапливаемых помещениях жилых комплексов, производственных цехов и частных домов Алматинской области приводит к двум противоположным, но одинаково разрушительным проблемам. На магистралях отопления и горячего водоснабжения (ГВС) неизолированная труба работает как массивный паразитный радиатор, сбрасывая гигакалории тепла в продуваемый подвал или чердак, что заставляет котлы сжигать на треть больше газа.
На трубопроводах холодного водоснабжения (ХВС) в теплое время года разница между температурой поступающей из горных скважин ледниковой воды (+6…+10 °C) и теплым влажным воздухом подвала (+22…+26 °C) приводит к непрерывному выпадению конденсата. «Плачущие» трубы увлажняют перекрытия, вызывают развитие плесени и ускоряют наружную электрохимическую коррозию черного металла со скоростью до 0,5–0,8 мм в год. Профессиональный монтаж теплоизоляционных материалов на стальные трубы ВГП по ГОСТ 3262-75 решает эти задачи и продлевает расчетный ресурс системы до 30–40 лет.
Нормативная база: требования СП РК 4.02-108-2014 к изоляции трубопроводов
В Республике Казахстан проектирование и монтаж теплоизоляционных конструкций регламентируются сводом правил СП РК 4.02-108-2014 «Проектирование тепловой изоляции оборудования и трубопроводов». Согласно нормативам, тепловой изоляции подлежат все трубопроводы с температурой теплоносителя выше +40 °C, расположенные в доступных для персонала зонах (в целях исключения ожогов), а также все магистрали в неотапливаемых зонах для снижения технологических теплопотерь.
Ключевым расчетным параметром при подборе толщины слоя является плотность теплового потока $q$ (Вт/м). Нормируемая величина линейной плотности теплопотерь зависит от диаметра трубы условного прохода (Ду), температуры теплоносителя и числа часов работы системы в год. Для условий Алматы с расчетной зимней температурой наружного воздуха до −25 °C средняя толщина эффективного изоляционного слоя из минеральной ваты или каучука для труб диаметром Ду 25–100 составляет от 30 до 50 мм.
- Предельная температура на поверхности изоляции: в помещениях с постоянным пребыванием людей температура наружного покровного слоя не должна превышать +40 °C, а в технических коридорах и на чердаках — не более +60 °C.
- Защита от точки росы на линиях ХВС: толщина изоляции на холодной воде рассчитывается так, чтобы температура наружной поверхности покровного слоя всегда была минимум на 1,5–2,0 °C выше температуры точки росы окружающего воздуха при максимальной расчетной относительной влажности в подвале (80–85%).
- Пожарная безопасность: в подвальных помещениях многоквартирных домов, путях эвакуации и высотных зданиях Казахстана допускается применение только негорючих (НГ) или слабогорючих (Г1) материалов с минимальным дымообразованием.
Сравнение изоляционных материалов для стальных труб ВГП
При комплектации объектов в Алматы снабженцы выбирают между четырьмя базовыми типами изоляции: готовыми базальтовыми цилиндрами, трубками из вспененного синтетического каучука, рулонным вспененным полиэтиленом и жесткими пенополиуретановыми (ППУ) скорлупами. Каждый материал имеет свои физико-механические ограничения по рабочей температуре и паропроницаемости.
| Материал изоляции | Теплопроводность λ, Вт/(м·К) | Диапазон рабочих температур, °C | Группа горючести | Паропроницаемость | Оптимальная сфера применения |
|---|---|---|---|---|---|
| Базальтовые цилиндры (минвата) | 0,036–0,040 | −180…+650 | НГ (негорючий) | Высокая (требует пароизоляции) | Магистрали отопления, ИТП, паропроводы, чердаки |
| Вспененный синтетический каучук | 0,034–0,036 | −200…+110 (до +150) | Г1 (самозатухающий) | Практически нулевая (μ > 7000) | Холодоснабжение (чиллеры), ХВС, вентиляция, ИТП |
| Вспененный полиэтилен (трубки) | 0,038–0,042 | −40…+95 | Г2–Г3 (горючий) | Низкая (μ > 3000) | Внутриквартирная разводка отопления и ХВС/ГВС |
| Пенополиуретан (ППУ-скорлупы) | 0,028–0,032 | −60…+130 | Г3–Г4 (горючий) | Низкая | Наружные теплотрассы, межцеховые надземные эстакады |
Для систем высокотемпературного отопления в многоэтажных зданиях и промышленных котельных эталоном остаются вырезные или навивные базальтовые цилиндры плотностью 60–90 кг/м³. Они не дают температурной усадки при нагреве свыше +100 °C и соответствуют классу НГ. Для систем холодного водоснабжения и кондиционирования предпочтителен вспененный каучук с закрытой ячеистой структурой: он не пропускает водяной пар к телу трубы и исключает намокание утеплителя изнутри.
Ошибки при теплоизоляции труб ВГП и способы их предотвращения
Нарушение технологии монтажа способно свести на нет свойства самого дорогого утеплителя. В практике строительных объектов Алматы наиболее распространены следующие ошибки:
- Монтаж волокнистой изоляции на трубы ХВС без пароизоляционного слоя. Минеральная вата имеет открытую пористую структуру. Теплый влажный воздух проникает сквозь волокна к холодной стальной стенке, где конденсируется влага. Вата намокает, ее коэффициент теплопроводности возрастает в 5–7 раз, а под мокрым слоем начинается ускоренное ржавление, тогда как закупленная оцинкованная или черная труба ВГП теряет прочность стенки.
- Сжатие и сплющивание изоляции при бандажировании. При затягивании фиксирующей ленты или вязальной проволоки плотность материала в месте прижима увеличивается, а толщина воздушных пор уменьшается. Сжатие изоляции на 30% увеличивает теплопотери на данном участке вдвое, создавая мостик холода.
- Отсутствие теплоизоляционных вставок в местах подвесов. Если стальной хомут опоры смонтирован непосредственно на трубу, а изоляция уложена с разрывом, металлическая опора работает как теплоотводящий радиатор. Для исключения теплопотерь применяются термоизолирующие подвесы с твердыми полиуретановыми или деревянными вкладышами.
- Игнорирование защитного кожуха на открытых участках. Мягкие утеплители повреждаются ультрафиолетом, механическими воздействиями персонала и грызунами. На всех открытых участках подвалов и чердаков обязательна установка жесткого металлического покровного слоя.
Монтаж защитных оцинкованных кожухов (окожушки)

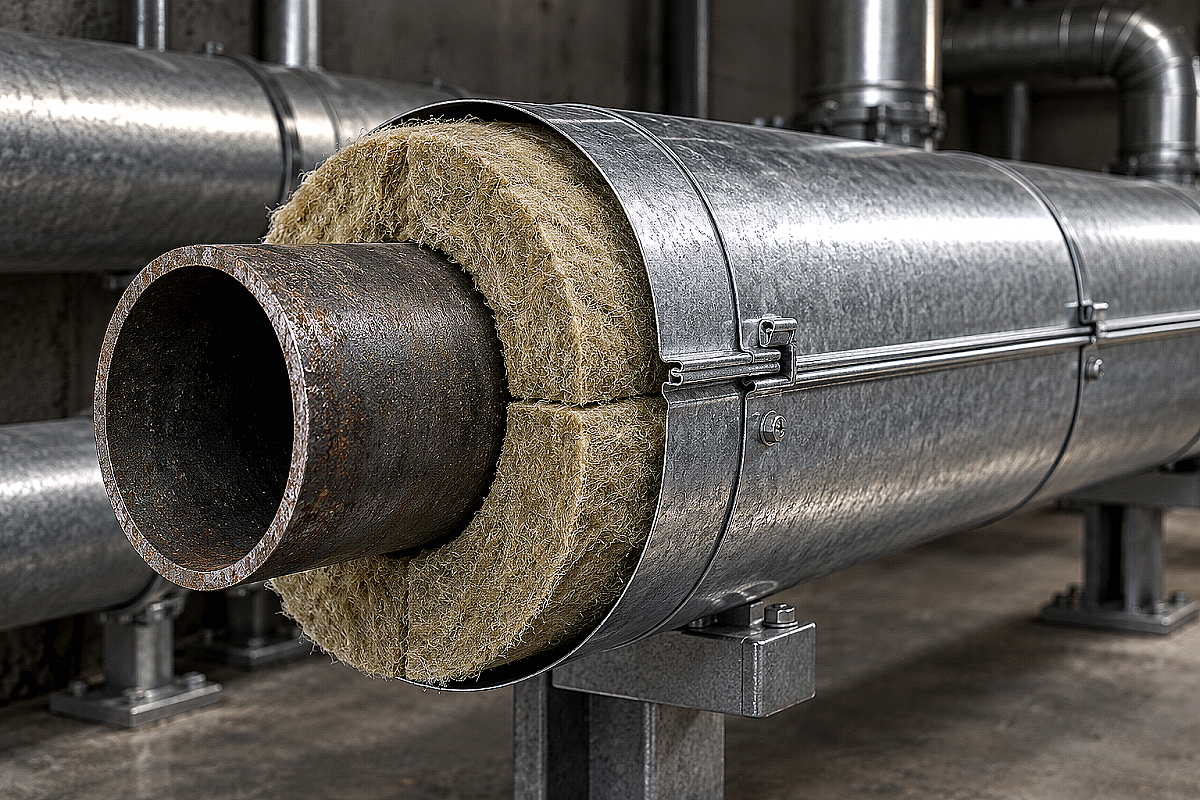

Покровный слой из тонколистовой оцинкованной стали толщиной 0,5–0,7 мм выполняет роль механической брони и гидробарьера для основного утеплителя. Прямые участки кожухов (царги) изготавливаются с продольными и поперечными зигами (ребрами жесткости), которые обеспечивают плотное замковое сопряжение элементов внахлест 30–50 мм.
Для фасонных элементов — крутоизогнутых отводов, тройников и фланцевых соединений — изготавливаются сегментные короба и съемные быстроразборные чехлы. Фиксация кожухов выполняется саморезами-клопами со сверлом (с шагом 150–200 мм) или специальными алюминиевыми заклепками. На вертикальных стояках через каждые 3–4 метра монтируются опорные стальные разгрузочные кольца, предотвращающие сползание тяжелой минераловатной изоляции вниз под собственным весом с учетом веса самой усиленной или обыкновенной трубы ВГП.
Часто задаваемые вопросы
Можно ли использовать обычный вспененный полиэтилен на магистралях отопления с температурой +90 °C?
Технически вспененный полиэтилен выдерживает пиковый нагрев до +95 °C, однако при постоянной температуре теплоносителя выше +75…+80 °C полимер подвергается температурной деструкции: стенки ячеек истончаются, материал «схлопывается», теряя до 50% толщины и эластичность. Для магистрального отопления в ИТП и на стояках рекомендуется использовать базальтовые цилиндры или термостойкий каучук.
Как защитить теплоизоляцию от намокания при монтаже на открытом воздухе?
При наружной надземной прокладке минераловатная изоляция должна быть защищена сплошным водонепроницаемым слоем. Поверх минеральной ваты укладывается рулонный гидропароизоляционный материал (стеклопластик или фольгоизол), после чего монтируется оцинкованный кожух с обязательной герметизацией продольных и поперечных стыков силиконовым нейтральным герметиком.
Какой зазор должен оставаться между защитным кожухом и телом трубы?
Внутренний диаметр оцинкованного кожуха подбирается строго равным наружному диаметру теплоизоляционного слоя (наружный диаметр стальной трубы плюс две толщины изоляции). Сминание утеплителя кожухом недопустимо, как и наличие воздушного зазора, в котором при перепадах температур образуются конвективные потоки воздуха.
Нужно ли изолировать фланцевые соединения и запорную арматуру?
Да, согласно СП РК 4.02-108-2014, неизолированный чугунный или стальной фланец диаметром Ду 80 теряет столько же тепла, сколько 1,5 метра голой трубы аналогичного диаметра. Для задвижек, кранов и фланцев изготавливаются съемные быстросъемные теплоизоляционные короба на замках-защелках, обеспечивающие оперативный доступ при ревизии и опрессовке.
Что взять с собой к закупке
При комплектации системы теплоизоляции для стальных трубопроводов снабженцу необходимо иметь при себе точную спецификацию длин трасс с разбивкой по наружным диаметрам труб (с учетом условного прохода Ду по ГОСТ 3262-75), рабочие температуры теплоносителя и параметры влажности помещений.
