Монтаж и обслуживание стальных трубопроводов отопления, газоснабжения и водопровода в зданиях Алматы неизбежно требуют создания разъемных участков. Если сварить систему наглухо, любая замена крана, насоса или радиатора превратится в резку металла болгаркой с последующими сварочными работами в жилом помещении. Готовые трубные заготовки — сгоны, бочата и приварные резьбы по ГОСТ 8969-75 — позволяют быстро собирать и разбирать резьбовые узлы без применения газосварки и без вращения сопрягаемых труб.
Для снабженцев и монтажников ключевая проблема заключается в качестве резьбовой нарезки и толщине стенки заготовок. Дешевые кустарные детали часто нарезаются из тонкостенной отбраковки, где резец срезает до 70% толщины металла, превращая корень резьбы в зону мгновенного разлома при затяжке. Разберем технические стандарты, конструктивные отличия и правила сборки надежного разборного узла на базе труб ВГП.
Виды трубных заготовок по ГОСТ 8969-75: сгон, бочонок и резьба
Трубные заготовки изготавливаются из стальных водогазопроводных труб по ГОСТ 3262-75 методом резки хлыстов в размер и последующей накатки или нарезки цилиндрической трубной резьбы по ГОСТ 6357-81. В зависимости от длины резьбовой части и назначения детали делятся на три базовых типа.
Сгон стальной представляет собой отрезок трубы, на одном конце которого нарезана стандартная короткая резьба (5–6 ниток), а на противоположном — длинная резьбовая часть (от 17 до 30 ниток в зависимости от диаметра). Именно удлиненный участок позволяет полностью навернуть контргайку и соединительную муфту, соединить два неподвижных участка трубопровода и затянуть узел, не прокручивая сами трубы.
Бочонок (бочата) — короткий цилиндрический ниппель с одинаковой короткой резьбой на обоих концах. Бочата применяются для прямого соединения двух элементов с внутренней резьбой, расположенных на близком расстоянии, например, при стыковке фильтра грубой очистки с шаровым краном или счетчиком воды.
Резьба стальная (полусгон или приварная резьба) имеет резьбу только с одной стороны, а второй торец подготовлен под приварку встык к магистральной трубе. Это стандартный переходной элемент для формирования резьбового вывода на глухом стальном стояке или коллекторе.
Сгон в сборе против муфты-«американки»: где классический узел незаменим
С развитием сантехнического рынка широкое распространение получили разъемные латунные муфты с накидной гайкой («американки»). Однако в инженерных сетях Казахстана классический стальной сгон по ГОСТ 8969-75 сохраняет статус обязательного решения на наиболее ответственных участках.
В централизованных системах отопления Алматы и северных регионов страны температура теплоносителя в пиковые зимние морозы достигает 115–130°C при давлении до 10–16 бар. Полимерные и резиновые уплотнительные кольца в конусных «американках» при таких температурах теряют эластичность, «дубеют» и начинают протекать через 2–3 отопительных сезона. Сгон, уплотненный сантехническим льном с термостойкой пастой, сохраняет абсолютную герметичность при температурах до 150°C.
В сетях газоснабжения по нормам СН РК использование разъемных соединений с нетермостойкими полимерными уплотнителями внутри помещений запрещено. Стальной сгон в сборе с чугунной или стальной муфтой и контргайкой обеспечивает жесткую металлическую фиксацию, устойчивую к вибрациям и температурным перепадам.
Размеры и сортамент трубных заготовок по ГОСТ 8969-75
Размеры сгонов строго стандартизированы. В проектной документации и заявках снабжения габариты заготовок привязываются к условному проходу Ду (DN) стальной трубы. Параметры стандартных прямых сгонов приведены в таблице.
| Условный проход Ду, мм | Резьба трубная, дюймы | Общая длина сгона L, мм | Длина короткой резьбы l1, мм | Длина длинной резьбы l2, мм | Масса 1000 шт., кг (справочно) |
|---|---|---|---|---|---|
| 15 | G 1/2" | 110 | 9 | 32 | 104 |
| 20 | G 3/4" | 110 | 10,5 | 36 | 145 |
| 25 | G 1" | 130 | 11 | 42 | 245 |
| 32 | G 1 1/4" | 130 | 13 | 45 | 340 |
| 40 | G 1 1/2" | 150 | 15 | 48 | 470 |
| 50 | G 2" | 150 | 17 | 54 | 660 |
| 65 | G 2 1/2" | 170 | 19 | 60 | 1080 |
| 80 | G 3" | 190 | 21 | 65 | 1450 |
По требованию заказчика заводы выпускают компенсирующие (удлиненные) сгоны длиной 150, 200, 300 и 500 мм. Они применяются при монтаже радиаторных групп и распределительных гребенок, где требуется перекрыть увеличенное монтажное расстояние.
Технология сборки и герметизации сгона: пошаговый регламент
Надежность сгона зависит от правильной последовательности действий монтажника и соблюдения технологии укладки уплотнительного материала. Неправильно запакованная контргайка — главная причина капельных течей при запуске теплоносителя.
- Подготовка деталей. На длинную резьбу сгона насухо наворачивают контргайку (ГОСТ 8968-75), обращая сторону с фаской (выемкой под жгут) к будущей муфте, затем до упора накручивают соединительную муфту (ГОСТ 8966-75).
- Монтаж короткой части. Короткую резьбу сгона уплотняют льняным волокном, промазывают пастой и намертво закручивают в ответную неподвижную резьбу крана или трубы.
- Стыковка с ответной частью. Торец длинной резьбы сгона совмещают встык с ответной трубой, зазор между торцами не должен превышать 2–3 мм.
- Сгон муфты. Муфту начинают скручивать с длинной резьбы сгона, направляя ее на короткую резьбу ответной трубы. На короткую резьбу предварительно наматывают уплотнитель. Муфта наворачивается до плотного заклинивания на резьбе ответной части.

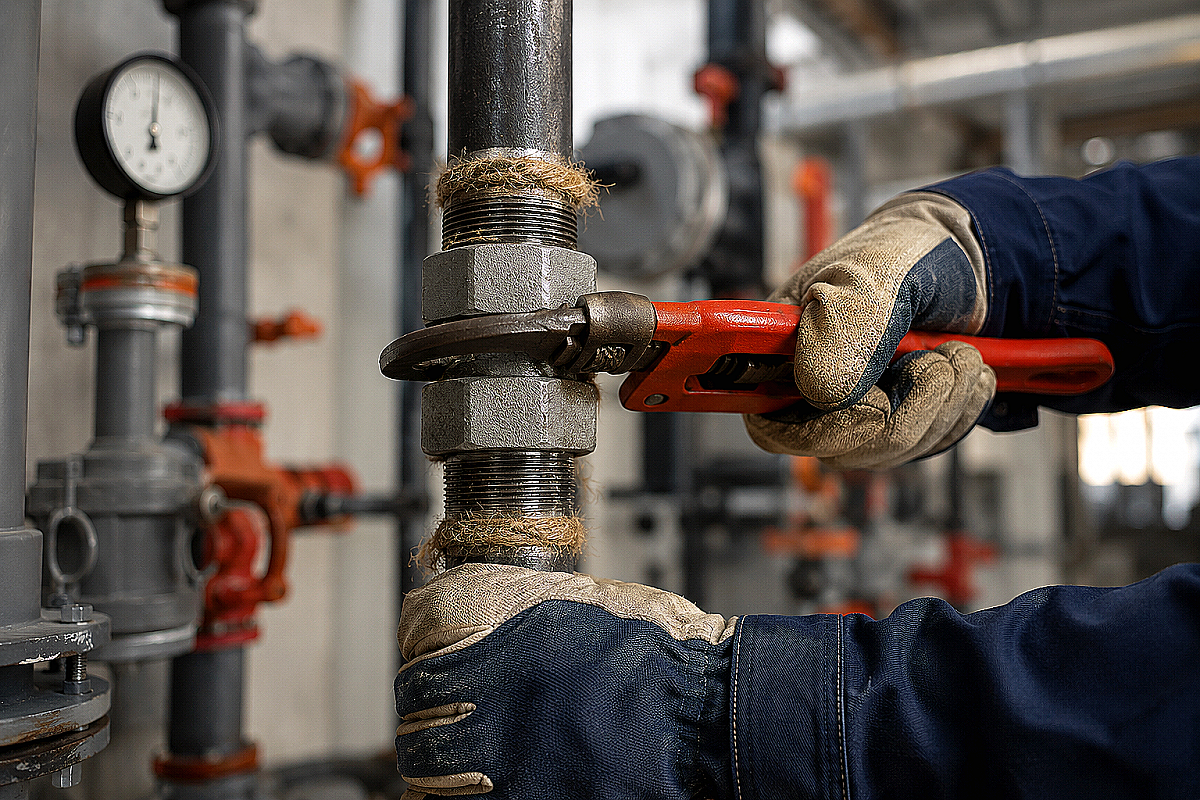

- Запаковка контргайки. По длинной резьбе вплотную к торцу муфты наматывают тугой жгут чесаного льна, пропитанного герметизирующей пастой. Контргайку с усилием затягивают трубным ключом, вдавливая льняной жгут в фаску муфты.
Подробные правила подготовки льна и герметиков описаны в руководстве по герметизации резьбовых соединений стальных труб.
Типичные ошибки при закупке и монтаже трубных заготовок
Несоблюдение стандартов сортамента приводит к скрытым дефектам, которые сложно диагностировать до момента гидравлических испытаний. Вот четыре наиболее распространенные ошибки:
- Закупка сгонов из тонкостенной трубы. При нарезке резьбы на легкой серии трубы ВГП резец оставляет толщину стенки менее 1 мм. При затяжке ключом такая заготовка сминается или лопается по первой канавке резьбы. Для сгонов допускается использовать только обыкновенную или усиленную трубу по ГОСТ 3262-75.
- Использование контргайки без фаски. Обычная шестигранная гайка без торцевой выточки просто выдавливает лен наружу при затягивании, не создавая герметичного замка. Контргайка по ГОСТ 8968-75 обязана иметь цилиндрическую фаску со стороны прилегания к муфте.
- Несоосность труб при сборке. Если две соединяемые трубы имеют осевой перекос более 2 градусов, сгоняемая муфта пойдет с перекосом, сорвет резьбу и не обеспечит кругового прилегания уплотнителя.
- Отсутствие антикоррозийной защиты черных заготовок. Черная сталь в узле сгона во влажных подвалах Алматы подвергается ускоренной атмосферной коррозии. После опрессовки узел должен быть очищен от излишков пасты и окрашен защитным грунтом.
Часто задаваемые вопросы по трубным заготовкам ВГП
Чем отличается полусгон от обычной приварной резьбы?
Технически полусгон и приварная резьба — это синонимы. Обе детали представляют собой отрезок трубы ВГП с короткой резьбой на одном конце и ровным гладким торцом под приварку на другом. В обиходе полусгоном чаще называют деталь длиной от 100 мм, а резьбой — короткие элементы длиной 30–60 мм.
Можно ли использовать сгоны на магистралях горячего водоснабжения?
Да, сгоны по ГОСТ 8969-75 широко применяются в системах ГВС. Для исключения внутренней коррозии и продления срока службы рекомендуется закупать оцинкованные трубные заготовки, изготовленные из оцинкованной трубы ВГП с заводским защитным слоем цинка.
Какой герметик лучше использовать для контргайки сгона?
Оптимальным выбором для разборных сгонов остается сантехнический чесаный лен в сочетании с невысыхающей уплотнительной пастой. Анаэробные гели на длинной резьбе сгона использовать нерационально, так как большой зазор и необходимость сгона муфты не позволяют равномерно распределить полимер до начала его полимеризации.
Какая разница между черными и оцинкованными сгонами?
Оцинкованные сгоны имеют слой цинка толщиной от 30 мкм, нанесенный методом горячего цинкования. Резьба на оцинкованных заготовках нарезается после нанесения покрытия, поэтому открытые нитки резьбы при монтаже обязательно защищают уплотнительными пастами от поверхностного окисления.
Что взять с собой к закупке
При комплектации объекта трубными заготовками подготовьте спецификацию с точным указанием диаметров Ду (DN15–DN80), типа защитного покрытия (черные или оцинкованные) и требуемой строительной длины. Для каждого сгона обязательно заказывайте комплектную пару: соединительную чугунную или стальную муфту по ГОСТ 8966-75 и контргайку с фаской по ГОСТ 8968-75.
