Укладка железобетонных многопустотных плит перекрытия (серий ПК и ПБ) на металлические балки — стандартное решение при строительстве торговых павильонов, складских антресолей и частных коттеджей в Алматы. Сочетание монолитной прочности стального двутавра и высокой скорости монтажа сборного железобетона позволяет быстро перекрывать пролеты до 6–9 метров без возведения промежуточных несущих кирпичных стен.
Однако монтаж тяжелых бетонных плит весом от 1,5 до 3,5 тонн на стальной профиль сопряжен с серьезными рисками. Неправильный выбор способа опирания, отсутствие связей против кручения балки или нарушение регламентов анкеровки в сейсмической зоне приводят к аварийным деформациям полок, раскрытию продольных трещин в плитах и предписаниям технадзора о приостановке объекта.
Способы опирания плит перекрытия: по верхней полке против скрытого ригеля
В строительной практике Казахстана применяются две принципиальные схемы сопряжения железобетонных плит со стальным двутавром: классическая укладка поверх балки и опирание на нижнюю полку (конструкция скрытого или полускрытого ригеля).

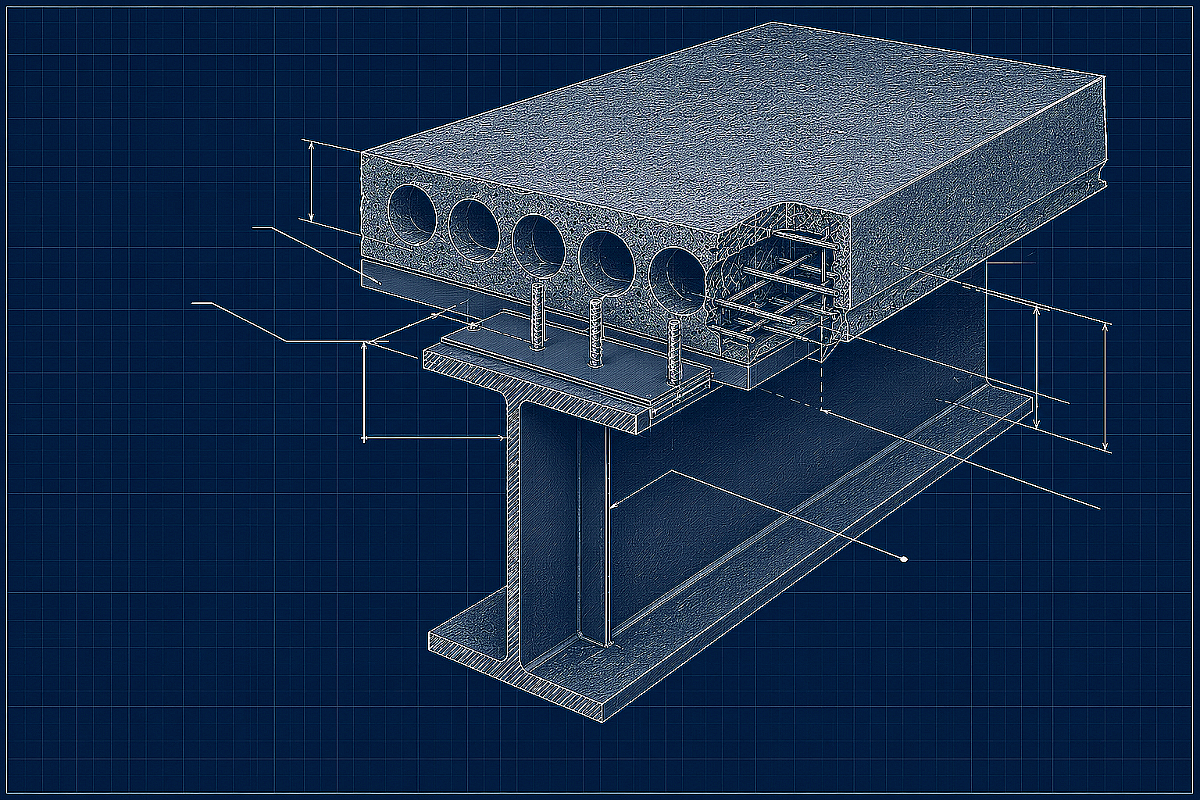

При опирании по верхней полке плиты монтируются непосредственно на верхний пояс горячекатаного стального двутавра через слой цементно-песчаного раствора марки М100 толщиной 10–15 мм. Балка работает на чистый изгиб, верхний пояс находится в зоне сжатия и надежно раскрепляется массивом плит от потери общей устойчивости. Главный минус такого варианта — балка выступает вниз из плоскости потолка на 250–500 мм, что уменьшает полезную высоту помещения и требует монтажа подвесных фальшпотолков.
Схема с опиранием на нижнюю полку (скрытый ригель) позволяет спрятать тело балки в межбалочном пространстве, сохранив ровную плоскость потолка. Для этого выбирают широкополочные профили серии Ш или балки серии Б с достаточной шириной полки. Плита заводится торцом во внутреннюю пазуху двутавра и опирается на его нижний пояс. Однако в этой схеме балка испытывает сложный косой изгиб: нижняя полка работает не только на общее растяжение, но и на местный поперечный изгиб как консоль под точечным весом плиты.
Особенности расчета местных напряжений в полке двутавра и защита от кручения
При использовании скрытого ригеля ключевой задачей проектировщика становится проверка нижней полки двутавра на срез и местный изгиб. Нагрузка от торца плиты передается не по центру стенки, а с эксцентриситетом, приложенным к краю полки. Если толщина полки недостаточна, происходит ее пластический отгиб вниз, что влечет за собой соскальзывание плиты.
Для обеспечения несущей способности узла при опирании на нижний пояс соблюдают строгие правила:
- Ширина полки двутавра: общая ширина нижнего пояса должна составлять не менее 180–200 мм (для двухстороннего опирания) или не менее 140 мм (для одностороннего пристенного ригеля);
- Минимальная глубина опирания: по строительным регламентам глубина заведения плиты ПК/ПБ на стальную опору должна быть не менее 70 мм (оптимально 80–100 мм);
- Поперечные ребра жесткости: стенку двутавра обязательно усиливают вертикальными ребрами из листовой стали толщиной 8–10 мм с шагом 1000–1500 мм, привариваемыми сплошным швом к стенке и обоим поясам балки;
- Сварные подкосы или уголки: при использовании нормальных двутавров (серия Б) к стенке балки приваривают дополнительные опорные столики из неравнополочного уголка 100х63х8 мм, увеличивающие площадь контакта с бетоном.
Особую опасность представляет односторонний монтаж перекрытий. Если плиты укладываются краном сначала с одной стороны балки, возникает колоссальный крутящий момент. Чтобы балка не опрокинулась, до начала монтажа плит ее торцы жестко закрепляют в теле колонн или монолитных поясов, а пролет раскрепляют временными монтажными подкосами.
Требования СН РК 2.03-30-2017: анкеровка плит, сварка и монолитные пояса в сейсмозоне Алматы
Алматинский регион относится к зоне с расчетной сейсмичностью 9–10 баллов. Согласно СП РК 2.03-30-2017 «Строительство в сейсмических зонах», сборные железобетонные перекрытия обязаны образовывать жесткий горизонтальный диск, препятствующий взаимному смещению вертикальных несущих конструкций здания при подземных толчках.
Простая укладка плит на двутавр без жестких механических связей в Алматы категорически запрещена. Для формирования единого диска жесткости выполняются следующие обязательные узлы:
- Анкеровка плит к балкам: монтажные петли плит ПК или специальные закладные детали плит ПБ соединяются со стальным двутавром с помощью анкеров из арматуры класса А500С диаметром 10–12 мм. Анкер приваривается к верхнему поясу или ребру жесткости двутавра электродуговой сваркой;
- Межплитные арматурные связи: смежные плиты связываются между собой за монтажные петли арматурными стяжками крест-накрест, образуя неразрывную цепочку;
- Замоноличивание швов: продольные русты между плитами и пазухи двутавра тщательно обеспыливаются и заполняются мелкозернистым бетоном класса не ниже В15 (М200) на безусадочном портландцементе;
- Опирание балки на стены: концы самого двутавра укладываются на монолитные железобетонные подушки или стальные распределительные пластины, подробнее о которых рассказано в статье про опорные подушки для двутавра.
Если двутавровая балка перекрывает пролет более 6 метров в сейсмоопасном районе, рекомендуется использовать сталь повышенной прочности и хладостойкости марки 09Г2С вместо рядовой Ст3сп, так как низколегированный прокат сохраняет пластичность при динамических циклических нагрузках.
Сравнительная таблица профилей двутавра и минимальной глубины опирания плит ПК/ПБ
В таблице ниже приведены рекомендуемые типоразмеры горячекатаных двутавров по ГОСТ 57837-2017 и ГОСТ 26020-83 для различных схем опирания плит перекрытия стандартной ширины 1,2 и 1,5 м при нормативной нагрузке перекрытия 800 кгс/м².
| Тип и номер двутавра | Ширина полки (b), мм | Толщина полки (t), мм | Схема опирания плит | Мин. глубина опирания, мм | Необходимость ребер жесткости |
|---|---|---|---|---|---|
| 20Б1 / 25Б1 | 100 / 124 | 6.9 / 8.0 | Только по верхней полке | 100–120 | В опорных узлах балки |
| 30Б2 / 35Б2 | 150 / 155 | 10.2 / 11.5 | По верхней полке / на нижнюю с уголком | 80 (на столик) | Шаг 1.2 м при нижнем опирании |
| 25Ш1 / 30Ш1 | 175 / 200 | 9.0 / 10.0 | Двустороннее на нижнюю полку | 75–85 | Обязательно, шаг 1.0–1.2 м |
| 35Ш1 / 40Ш1 | 250 / 300 | 11.0 / 12.5 | Двустороннее на нижнюю полку (скрытый ригель) | 90–100 | Обязательно, шаг 1.5 м |
| 20К1 / 25К1 | 200 / 250 | 12.0 / 14.5 | Двустороннее на нижнюю полку (тяжелые плиты) | 85–100 | Шаг 1.5 м в пролете |
Для создания скрытых ригелей оптимальным выбором являются широкополочные балки серии Ш, подробные характеристики которых мы рассматривали в материале про широкополочный двутавр серии Ш. Их геометрия обеспечивает достаточную опорную площадку без наваривания дополнительных консолей.
Чек-лист закупки и приемки двутавра на складе
Перед отгрузкой двутавровых балок для перекрытий с плитами ПК/ПБ снабженцу необходимо выполнить входной контроль партии на металлобазе:
- Сверка сертификата и марки стали: убедитесь, что в сертификате завода-изготовителя указана проектная марка стали (Ст3сп5 по ГОСТ 27772-2021 для обычных условий или 09Г2С для сейсмозон и неотапливаемых зданий);
- Замер геометрии полок: микрометром или штангенциркулем проверьте фактическую толщину полки (t) и стенки (s). Предельные минусовые отклонения по ГОСТ 57837-2017 не должны превышать установленных допусков (не более 0,5–0,8 мм в зависимости от высоты профиля);
- Контроль прямолинейности: стрела прогиба балки по длине не должна превышать 0,001 от общей длины хлыста (не более 12 мм на 12-метровый двутавр);
- Отсутствие расслоений и трещин: торцы балок и кромки полок должны быть очищены от заусенцев и не иметь видимых закатов и волосовин, которые могут спровоцировать разрушение при сварке ребер жесткости.
На складе металлопроката компании ATLANT MARKET в Алматы (а также на региональных филиалах в городах Каскелен и Талдыкорган) всегда в наличии балочные, широкополочные и колонные двутавры заводского качества с оперативной резкой в проектный размер и доставкой длинномерным транспортом на объекты по всему Казахстану.
Часто задаваемые вопросы (FAQ)
Можно ли опирать плиты ПК и ПБ на двутавр без цементного раствора насухо?
Нет, укладка железобетонных плит на стальной двутавр насухо строго запрещена. Из-за технологических неровностей проката и бетонной поверхности контакт между плитой и металлом получится точечным. Это приведет к концентрации контактных напряжений, скалыванию нижних кромок плит и преждевременному разрушению бетона в опорной зоне. Монтаж выполняют исключительно на свежий слой пластичного цементно-песчаного раствора марки М100 толщиной 10–15 мм.
Какая минимальная глубина опирания плиты ПК на стальную балку?
Согласно СНиП и СП РК, минимальная расчетная глубина опирания многопустотных плит перекрытия на стальные конструкции составляет 70 мм. На практике для компенсации возможных монтажных погрешностей и сейсмических подвижек грунта в Алматинской области проектировщики закладывают глубину опирания 80–100 мм.
Почему нельзя использовать балку серии Б для скрытого ригеля без усиления?
Нормальные двутавры серии Б имеют узкую полку (шириной от 100 до 150 мм). При двухсторонней укладке плит на нижнюю полку такого профиля глубина опорной площадки составит всего 40–55 мм на сторону с учетом толщины стенки, чего недостаточно по нормам безопасности. Кроме того, тонкая полка балки серии Б не рассчитана на местный изгиб от массы плиты. Для скрытого ригеля используют балки серии Ш либо наваривают на стенку балки серии Б опорные уголки.
Как защитить стальной двутавр перекрытия от пожара?
Незащищенный стальной двутавр теряет несущую способность уже через 15 минут воздействия открытого огня при температуре 500°C. По нормам пожарной безопасности Казахстана балки межэтажных перекрытий должны иметь предел огнестойкости не менее R60–R90. Для этого двутавр покрывают огнезащитными вспучивающимися красками, штукатурят по стальной сетке слоем 20–30 мм либо зашивают гипсоволокнистыми огнестойкими плитами (ГКЛО).
Итог
Грамотное сопряжение железобетонных плит ПК и ПБ со стальным двутавром обеспечивает высокую жесткость перекрытия, долгий срок службы здания и полную безопасность в условиях сейсмики Алматы. Выбирайте широкополочные профили серии Ш или балки серии Б с ребрами жесткости, строго выдерживайте глубину опирания не менее 70–80 мм на растворную постель и обязательно анкеруйте плиты к металлу арматурой А500С в соответствии с нормами СП РК 2.03-30-2017.
