Нарушение герметичности стыкового соединения в предизолированных трубопроводах — главная причина преждевременного выхода из строя тепловых сетей. Попадание грунтовых вод в полость стыка приводит к моментальному намоканию пенополиуретана, потере его теплоизоляционных свойств и стремительной электрохимической коррозии стальной несущей трубы. В условиях Алматы, где в нижней части города уровень грунтовых вод достигает 1–1,5 метров, а сейсмическая активность создает постоянные сдвиговые нагрузки на грунт, качественная заделка стыков термоусаживаемыми муфтами становится ключевым фактором сдачи объекта технадзору и безаварийной службы теплотрассы на протяжении 30 лет.
В отличие от заводской изоляции стальных труб в ППУ-изоляции, заделка стыков выполняется непосредственно на дне траншеи. Это требует строгого соблюдения температурных режимов, подготовки поверхностей и проверки каждого технологического этапа — от пайки проводников СОДК до заварки пробок конусным паяльником.
Комплектация комплекта заделки стыка (КЗС): что входит в набор
Для изоляции одного сварного узла труб ППУ по ГОСТ 30732-2020 используется комплект заделки стыка (КЗС или ТЗС — термоусаживаемый комплект заделки стыка). Закупка некомплектных или кустарных наборов на строительном объекте недопустима, так как физико-химические параметры компонентов должны точно соответствовать объему заливаемой полости и диаметру полиэтиленовой оболочки.
- Термоусаживаемая муфта (ТУМ): бесшовная гильза из радиационно-модифицированного светостабилизированного полиэтилена высокой плотности (PE-100 или PE-80). Ее внутренний диаметр в состоянии поставки превышает наружный диаметр ПЭ-оболочки трубы на 15–20%, а коэффициент радиальной усадки составляет не менее 1,2–1,4.
- Адгезивная лента (клей-расплав): термоплавкая лента на основе сополимеров этилена с винилацетатом и битумно-полимерных мастик. Обеспечивает гидроизоляционное сцепление между муфтой и заводской оболочкой трубы при температуре активации +90…+110 °C.
- Монтажный пенопакет (ППУ компоненты А и Б): двухкомпонентная система (полиол и изоцианат в герметичном полиэтиленовом пакете с разделительной перемычкой). Дозировка компонентов строго рассчитана на получение пенополиуретана плотностью 60–80 кг/м³ в объеме конкретного типоразмера стыка.
- Заварочные и стравливающие пробки: конические полиэтиленовые пробки для заварки отверстий после заливки ППУ и временные дренажные пробки с клапаном для стравливания воздуха и газов в процессе вспенивания.
- Комплект СОДК: обжимные медные луженые гильзы, изолирующие центраторы-держатели для фиксации проводников над стальной трубой и термоусаживаемые трубки для изоляции мест пайки/обжима.
Монтаж системы СОДК: схема коммутации и контроль сопротивления
Система оперативного дистанционного контроля (СОДК) монтируется до надвижки термоусаживаемой муфты и заливки пенополиуретана. В трубах ППУ проложены два сигнальных медных проводника сечением 1,5 мм² (основной маркерный и транзитный), расположенные в слое изоляции на позициях «на 9 часов» и «на 3 часа».
Порядок коммутации и правила проверки проводников СОДК включают строгую последовательность действий:
- Установка центраторов: на зачищенную стальную трубу надеваются полимерные держатели проводников, фиксирующие медные жилы на расстоянии не менее 15–20 мм от поверхности стали для исключения замыкания.
- Соединение жил: концы сигнальных проводников соседних труб натягиваются без провисания, зачищаются от оксидной пленки, соединяются медной луженой гильзой методом опрессовки пресс-клещами и пропаиваются припоем ПОС-40 или ПОС-61 с бескислотным флюсом. Место соединения изолируется термоусаживаемой трубкой.
- Инструментальный замер сопротивления изоляции: замер выполняется мегомметром на напряжении 500–1000 В между стальной трубой и сигнальным проводником. Нормативное сопротивление изоляции сухого стыка составляет не менее 100 МОм (на длине плеча до 300 м допускается не менее 10 МОм).
- Замер сопротивления петли: омметром измеряется электрическое сопротивление замкнутой цепи проводников, которое должно составлять 0,012–0,015 Ом на 1 погонный метр медного провода.
Пошаговый регламент монтажа термоусаживаемой муфты
Монтаж муфты выполняется только после успешного прохождения неразрушающего контроля (ВИК и УЗК) сварного шва несущей электросварной стальной трубы и получения положительных результатов опрессовки СОДК. Работы в мокрой траншее или во время дождя без защитного шатра категорически запрещены.
- Надвижка муфты на трубу: перед сваркой стальных труб муфта заранее надевается на одну из плетей и сдвигается в сторону, будучи защищенной от грязи и искр сварки полиэтиленовой пленкой.
- Подготовка и активация оболочки: концы заводской ПЭ-оболочки труб на ширину 150–200 мм с каждой стороны зачищаются крупнозернистой наждачной бумагой для снятия оксидного слоя и обезжириваются летучим растворителем (ацетон или изопропиловый спирт). Поверхность прогревается мягким пламенем пропановой горелки до температуры +50…+60 °C для снятия поверхностного натяжения (активация коронным эффектом пламени).
- Укладка адгезивной ленты: на прогретые концы оболочки наматывается термоплавкая клеевая лента с перехлестом 10–15 мм. Клей слегка подогревается горелкой до появления глянцевого блеска.

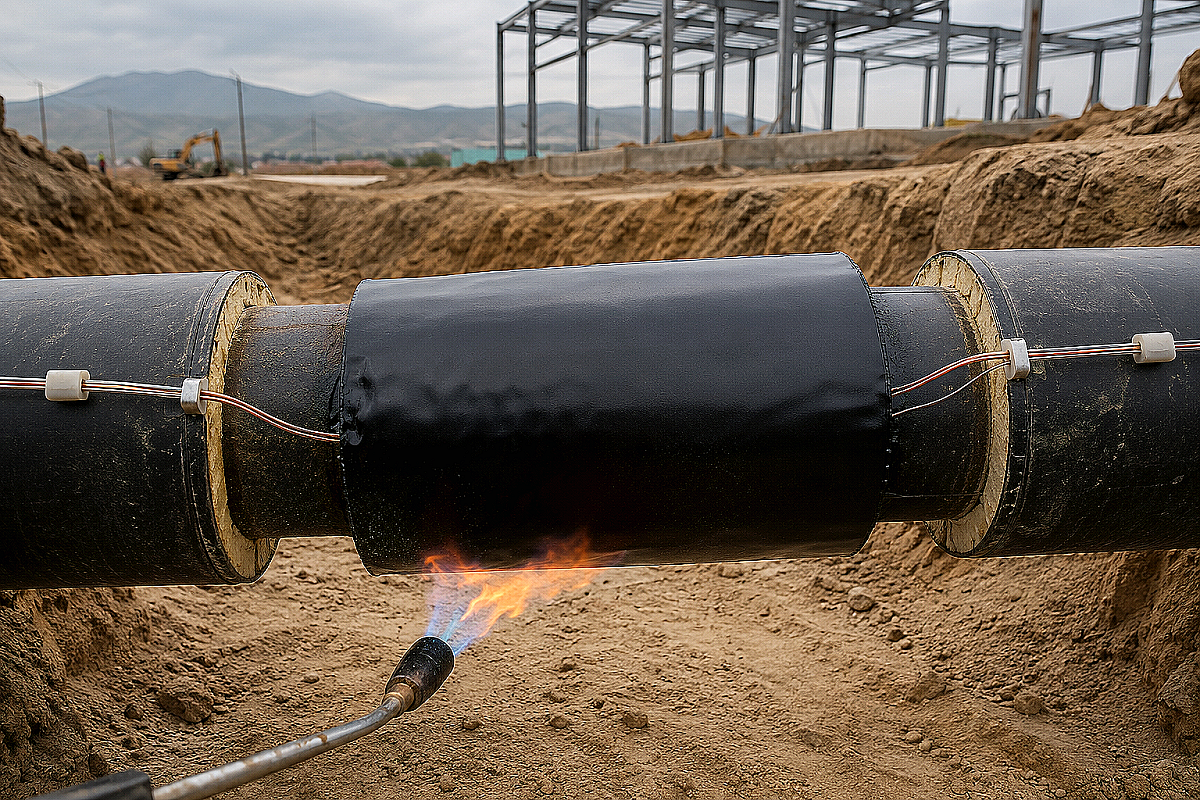

- Центровка и усадка муфты: муфта сдвигается на центр стыка так, чтобы ее края перекрывали заводскую изоляцию минимум на 80–100 мм с каждой стороны. Усадка начинается от центра к краям круговыми движениями горелки с мягким желтым пламенем. Температура нагрева муфты не должна превышать +120…+130 °C во избежание деструкции полиэтилена. Критерий правильной усадки — плотное обжатие без складок и воздушных карманов и равномерное выдавливание клея-расплава по всему периметру краев муфты.
Опрессовка муфты на герметичность: тест избыточным давлением
До заливки пенополиуретана смонтированная муфта подлежит обязательной пневматической проверке на герметичность. Это исключает заливку пены в негерметичную полость, которая в противном случае приведет к намоканию изоляции грунтовой влагой.
В одно из заливочных отверстий муфты вкручивается опрессовочный штуцер с манометром и ручным насосом. В полость стыка нагнетается избыточное давление воздуха 0,05 МПа (0,5 бар). Стыковые кромки муфты по всему периметру покрываются мыльной пеной. Падение давления по манометру в течение 5 минут должно быть равно нулю, а появление мыльных пузырей свидетельствует о негерметичности клеевого шва, требующей локального подогрева и дополнительной прокатки роликом.
Заливка пенополиуретана (ППУ) и герметизация отверстий
После успешной опрессовки воздухом полость стыка заполняется жидкой реакционной смесью компонентов пенополиуретана. Оптимальная температура стальной трубы и оболочки при заливке должна составлять +20…+35 °C. При температуре окружающего воздуха ниже +10 °C металл трубы и зона стыка обязательно подогреваются горелкой или термоматами.
Процесс заполнения и заварки выполняется по следующей схеме:
- Смешивание компонентов: разделительная перемычка в монтажном пенопакете разрушается механическим воздействием, компоненты А (полиол) и Б (изоцианат) интенсивно перемешиваются вручную в течение 20–30 секунд до однородного цвета смеси. При использовании заливочных машин дозирование выполняется автоматически в соотношении 1:1 по объему.
- Заливка и стравливание: горловина пакета срезается, смесь быстро заливается в нижнее или боковое заливочное отверстие муфты, в отверстия устанавливаются временные стравливающие пробки. Пенополиуретан вспенивается за 40–60 секунд, заполняя весь внутренний объем без пустот и каверн. Выход небольшого количества пены через дренажные отверстия подтверждает полное заполнение объема.
- Заварка пробок: после отверждения пены (через 20–30 минут) излишки срезаются заподлицо, заливочные отверстия рассверливаются фрезой до чистого полиэтилена, обезжириваются и герметизируются коническими ПЭ-пробками с использованием специального конусного электронагревателя (сварочного паяльника для пробок) при температуре +240…+260 °C. Сверху наваривается защитная радиационно-сшитая ремонтная заплатка (термоусаживаемая пластина с адгезивом).
Сравнение технологий заделки стыков трубопроводов ППУ
Для правильного выбора технологии комплектации участков теплотрассы сравним основные методы изоляции стыковых соединений, применяемые в Казахстане:
| Технология заделки | Герметичность и ресурс | Стойкость к подвижкам грунта | Сложность монтажа в траншее | Область применения |
|---|---|---|---|---|
| Термоусаживаемая муфта (ТУМ) + клей-расплав | Высокая (30+ лет), класс герметичности А | Отличная (воспринимает осевые и радиальные сдвиги) | Средняя (требует пропановой горелки и навыка) | Бесканальная подземная прокладка тепловых сетей в Алматы |
| Электросварная муфта (со встроенными спиралями) | Максимальная (монолитная диффузионная сварка) | Идеальная (прочность сварного шва равна телу трубы) | Высокая (требуется сварочный аппарат для терморезисторов) | Высоконагруженные магистрали, зоны с высоким уровнем грунтовых вод |
| Металлический оцинкованный кожух на заклепках | Низкая для подземных вод (негерметичен под давлением) | Слабая (деформируется при осадке грунта) | Низкая (механический монтаж без специнструмента) | Только надземная прокладка теплотрасс на эстакадах и опорах |
| Термоусаживаемая лента (оберточный метод) | Средняя (зависит от качества перехлеста витков) | Удовлетворительная (риск отслоения кромок при сдвиге) | Низкая (обмотка рулоном с прогревом) | Ремонтные работы, фасонные изделия сложной геометрии |
Типичные ошибки при изоляции стыков и их последствия
Нарушение регламента монтажа КЗС приводит к скрытым дефектам, выявить которые без системы СОДК невозможно до момента выхода теплоносителя на поверхность:
- Монтаж на влажную или грязную оболочку: отсутствие обезжиривания и зачистки наждачной бумагой снижает адгезию клея-расплава до нуля. При первом же сезонном смещении грунта вода проникает под муфту.
- Перегрев полиэтилена муфты горелкой: локальный пережог полиэтилена приводит к его термической деструкции, растрескиванию и потере термоусаживающего усилия.
- Заливка ППУ в холодную полость (ниже +15 °C): приводит к оседанию пены («эффект усадки»), образованию крупных пустот в верхней части стыка и снижению плотности пенополиуретана ниже нормативных 60 кг/м³.
- Отказ от пневмоопрессовки: пропуск проверки муфты давлением 0,5 бар скрывает неплотности проклейки, которые вскрываются уже после обратной засыпки траншеи грунтом.
- Замыкание проводников СОДК на сталь: отсутствие центраторов или их оплавление при сварке приводит к сигналу «Короткое замыкание» на детекторе повреждений, блокируя мониторинг всего участка теплотрассы.
Чек-лист закупки и приемки комплектов КЗС на объекте
При комплектации объектов теплоснабжения через алматинский склад металлопроката и комплектующих ATLANT MARKET снабженцу важно проконтролировать комплектность поставки:
- Соответствие типоразмера муфты диаметру несущей трубы и ПЭ-оболочки (например, для трубы 159/250 требуется муфта диаметром не менее 250 мм в усаженном состоянии).
- Целостность пенопакетов: компоненты А и Б не должны быть смешаны до вскрытия, срок годности компонентов — не более 6 месяцев с даты производства.
- Наличие заводских сертификатов соответствия и паспортов качества на термоусаживаемые материалы и элементы СОДК по ГОСТ 30732-2020.
- Снабжение объекта сопутствующими позициями: закупка сильфонных компенсаторов для теплотрасс, неподвижных опор и запорной арматуры с доставкой по Алматы, Талдыкоргану и Каскелену единой партией исключает простои монтажных бригад.
Часто задаваемые вопросы
Можно ли заливать стык ППУ пеной из обычных монтажных баллонов?
Категорически запрещено. Однокомпонентная бытовая монтажная пена имеет открытопористую структуру, впитывает влагу до 15–20% от объема и разрушается при температуре выше +80 °C. Для теплотрасс допускается только жесткий закрытопористый пенополиуретан плотностью 60–80 кг/м³, получаемый при смешивании заводских компонентов А и Б.
Какое давление воздуха должна выдерживать муфта при опрессовке?
Согласно технологическому регламенту, муфта после усадки и остывания до температуры окружающей среды испытывается избыточным пневматическим давлением 0,05 МПа (0,5 бар) в течение 5 минут. При этом все стыковые швы покрываются мыльным раствором для визуального контроля герметичности.
Что делать, если при монтаже СОДК мегомметр показывает сопротивление ниже 100 МОм?
Низкое сопротивление изоляции указывает либо на попадание влаги на торец заводской ППУ-изоляции, либо на контакт медного проводника со стальной трубой. Необходимо просушить торец изоляции строительным феном, проверить целостность центраторов-держателей и повторить замер до достижения нормативного значения.
Итог: что взять с собой к закупке для изоляции стыков ППУ
Надежность тепловой сети в климатических и сейсмических условиях Казахстана держится на качестве каждого смонтированного стыка. Комплектуя заявку для бесканальной прокладки, закладывайте термоусаживаемые радиационно-сшитые муфты с заводским слоем термоплавкого клея, сертифицированные пенопакеты с точной дозировкой компонентов, электросварные пробки и полный набор кабельной фурнитуры СОДК.
