Строительство логистических хабов, многоуровневых паркингов и торговых центров в Алматы требует жесткого контроля высотных отметок этажей и массы металлокаркаса. Классическая схема укладки воздуховодов вентиляции, магистралей пожаротушения и кабельных лотков под поясами перекрытий приводит к неоправданному увеличению общей высоты здания на 1,5–2,5 метра. Это влечет за собой перерасход сэндвич-панелей на фасаде, удорожание фундамента и рост сейсмических нагрузок на несущий каркас. Использование перфорированных стальных балок (балок с развитой перфорированной стенкой) позволяет монтировать все инженерные магистрали в теле несущей конструкции без потери ее прочности.
Технология роспуска и физика увеличения жесткости балки
Перфорированный двутавр изготавливается из стандартного горячекатаного профиля по ГОСТ 57837-2017 или ГОСТ 26020-83. Стенка исходной заготовки распускается на станке термической или плазменной резки по ломаной зубчатой линии с углом наклона зубьев от 45° до 60°. Полученные Т-образные половины сдвигаются относительно друг друга по горизонтали на шаг полуволны так, чтобы выступы зубьев соприкасались вершинами, после чего свариваются автоматической сваркой встык.
В результате этой технологической операции масса погонного метра балки остается неизменной (за вычетом доли процента на рез), однако геометрические параметры сечения кардинально меняются. Высота профиля увеличивается в 1,3–1,5 раза от номинала исходного двутавра. По законам сопротивления материалов главный момент инерции балки прямо пропорционален кубу ее высоты, поэтому момент инерции $I_x$ увеличивается в 2,1–2,7 раза, а момент сопротивления $W_x$ — в 1,5–1,8 раза.
В проектной практике Казахстана это позволяет перекрывать пролеты от 9 до 18 метров без промежуточных опор с экономией металла от 20% до 35% по сравнению с тяжелыми цельнокатаными профилями аналогичной высоты. Для объектов в Алматинской области, где снеговые и ветровые нагрузки требуют повышенного запаса по прогибу ($f \le L/400$), кастеллированная балка работает как легкая жесткая ферма.
Сравнение параметров исходных и перфорированных двутавров
Выбирая между закупкой массивного широкополочного профиля или изготовлением перфорированного аналога из нормального двутавра, снабженцу важно сопоставить расчетные массы и несущую способность. Ниже приведена таблица сравнения характеристик исходных профилей серии Б по ГОСТ 57837-2017 и полученных из них кастеллированных балок с углом скоса зубьев 45°.
| Исходный профиль | Исходная высота $H$, мм | Высота перфорированной балки $H_{perf}$, мм | Масса 1 м, кг | Исходный $W_x$, см³ | $W_x$ перфорированной балки, см³ | Экономия массы на пролете 12 м, % |
|---|---|---|---|---|---|---|
| 20Б1 | 200 | 300 | 22,4 | 184 | 298 | 28% |
| 25Б1 | 248 | 370 | 25,7 | 253 | 412 | 30% |
| 30Б1 | 298 | 445 | 33,2 | 427 | 710 | 32% |
| 35Б1 | 348 | 520 | 41,4 | 644 | 1080 | 31% |
| 40Б1 | 396 | 590 | 50,1 | 917 | 1540 | 33% |
При комплектации заказа на базе компании ATLANT MARKET в Алматы клиенты могут заказать отбор горячекатаных балок необходимых типоразмеров с прямой нарезкой в проектный размер и доставкой на строительную площадку.
Пропуск инженерных коммуникаций и прочность перемычек

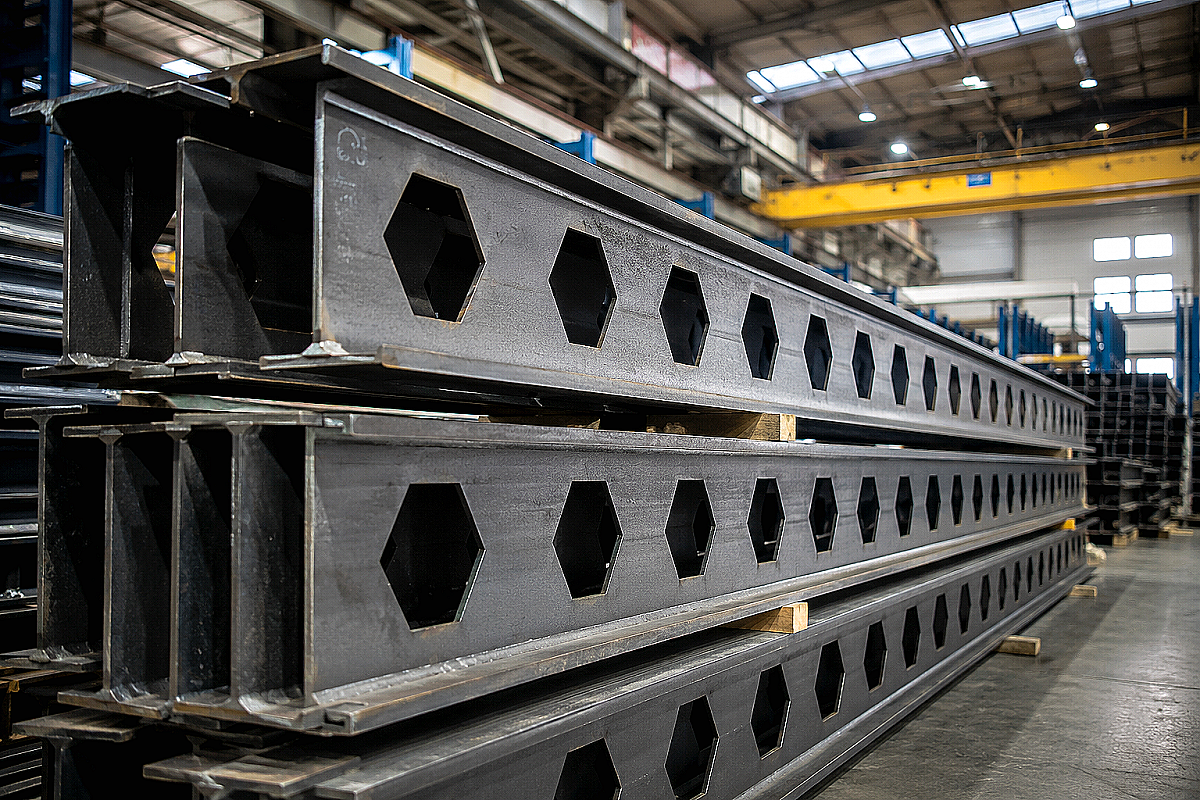

Отверстия шестигранной или круглой формы, образующиеся в стенке после сварки, идеально подходят для прокладки воздуховодов приточно-вытяжной вентиляции, труб водяного пожаротушения, кабельных лотков и систем кондиционирования. В отличие от сплошностенчатых балок, где для прохода каждой трубы требуется согласование пробивки отверстий и наварка усиливающих рам из уголка, перфорированный профиль уже имеет готовую модульную сетку проемов.
Однако при конструировании перекрытий важно учитывать перераспределение внутренних напряжений. Стенка кастеллированной балки в зоне отверстий подвергается воздействию вторичных изгибающих моментов (эффект Виренделя). В сплошных вертикальных перемычках между отверстиями действуют значительные касательные напряжения, стремящиеся вызвать потерю местной устойчивости.
В приопорных зонах балки, где поперечная перерезывающая сила $Q$ достигает максимальных значений, отверстия в стенке оставлять запрещено. По нормам проектирования в первых двух-трех ячейках от опоры ввариваются глухие стальные пластины толщиной, равной толщине стенки исходного профиля, либо заготовка распускается с оставлением глухого участка у торца.
Сейсмостойкость и выбор марки стали для условий Казахстана
Специфика проектирования каркасных зданий в Алматинском регионе регламентируется жесткими нормами СН РК 2.03-30-2017 «Строительство в сейсмических зонах». Инерционные сейсмические силы, действующие на колонны и фундаментные ростверки при подземных толчках силой 9–10 баллов, напрямую зависят от суммарной массы перекрытий. Замена тяжелых сплошных балок на перфорированные облегчает перекрытие на 25–30%, снижая динамическую нагрузку на узлы каркаса.
Для отапливаемых складских и торгово-развлекательных комплексов в качестве исходного сырья допускается использовать углеродистую сталь марки Ст3сп5 по ГОСТ 380-2005. Для неотапливаемых объектов, логистических навесов и конструкций, эксплуатируемых на открытом воздухе при зимних температурах до -35°C, необходимо применять низколегированную сталь 09Г2С категории 12 по ГОСТ 19281-2014 с гарантированной ударной вязкостью KCU при отрицательных температурах.
Стыковка перфорированных балок с колоннами серии К или широкополочными опорами серии Ш выполняется через жесткие фланцевые узлы на высокопрочных болтах класса прочности 8.8 или 10.9 с контролируемым натяжением, либо посредством прямого приваривания поясов с разделкой кромок, как описано в руководстве по монтажу узлов двутавровых балок.
Типичные ошибки при работе с перфорированными балками
Ошибки при изготовлении и монтаже балок с развитой стенкой могут привести к необратимой потере местной устойчивости элементов. Ниже приведены критические просчеты, встречающиеся на объектах:
- Приложение точечной нагрузки на середину ячейки: установка стоек технологического оборудования или подвес тяжелых агрегатов непосредственно на верхний пояс над сквозным отверстием без установки вертикального ребра жесткости приводит к локальному смятию пояса.
- Отсутствие глухой вставки у опор: оставление сквозного отверстия вплотную к опорному фланцу вызывает срез стенки под действием опорной реакции.
- Перегрев при сварке перемычек: несоблюдение симметричного порядка наложения швов при сварке зубьев ведет к серповидной кривизне балки по длине.
- Игнорирование приведенной толщины металла (ПТМ): из-за развитой площади поверхности перфорированная балка прогревается при пожаре быстрее сплошной, что требует нанесения более толстого слоя огнезащитной штукатурки или краски.
Часто задаваемые вопросы
Можно ли использовать перфорированный двутавр в качестве вертикальной колонны?
Нет, перфорированные балки работают исключительно на изгиб при поперечной нагрузке. При осевом сжатии в вертикальном положении тонкая стенка с отверстиями мгновенно теряет устойчивость от продольного изгиба. Для колонн применяются специализированные колонные профили серии К или широкополочные двутавры серии Ш.
Какой максимальный диаметр трубы можно пропустить через шестигранное отверстие?
Максимальный диаметр изолированной трубы или воздуховода не должен превышать 0,75–0,80 от диаметра вписанной окружности шестигранного отверстия. Это необходимо для обеспечения монтажного зазора и исключения передачи веса трубы на тонкие кромки реза.
Как проверить качество сварного шва на зубьях перфорации?
Согласно строительным нормам РК, 100% стыковых швов на зубьях подлежат визуально-измерительному контролю (ВИК) для исключения непроваров и подрезов, а выборочные 10–15% швов в растянутой зоне проверяются методом ультразвукового контроля (УЗК).
Какая форма перфорации лучше: шестигранная или круглая?
Шестигранная перфорация является классической и наиболее технологичной, так как получается роспуском заготовки без образования отходов металла. Круглые отверстия требуют высечки промежуточных сегментов, однако они обладают меньшей концентрацией напряжений в углах и рекомендуются при наличии динамических вибрационных нагрузок.
Что взять с собой к закупке
Перед оформлением заказа на горячекатаный двутавр под изготовление балок с развитой стенкой на складе ATLANT MARKET в Алматы или филиалах в Каскелене и Талдыкоргане, снабженцу необходимо подготовить спецификацию с указанием марки стали (Ст3сп5 или 09Г2С), точной длины пролетов и припуска на торцовку. Обязательно запросите заводские сертификаты качества с указанием плавки, химического состава и ударной вязкости, чтобы исключить задержки при сдаче исполнительной документации службе технического надзора заказчика.
