Консольные металлоконструкции — выносные козырьки входных групп, разгрузочные навесы складских терминалов, выносные балконы и технологические площадки обслуживания — работают по принципу балки с жесткой заделкой на одном конце и свободным вторым краем. В отличие от стандартных двухпролетных перекрытий, где нагрузка равномерно распределяется на две опорные точки, в консоли максимальный изгибающий момент и срезающие усилия концентрируются непосредственно в узле примыкания к несущей стене здания. Малейшая ошибка в подборе номера профиля или глубина заделки анкеров приводит к постепенному провисанию металлоконструкции, растрескиванию гидроизоляционного примыкания к фасаду, а при обильном мокром снегопаде — к пластической деформации или вырыванию крепежа из стенового массива.
В климатических и геологических условиях Алматинской области проектирование консольных выносов осложняется двумя факторами: нормативной снеговой нагрузкой предгорной зоны (до 150–200 кг/м²) и расчетной сейсмичностью 9–10 баллов по нормам СН РК 2.03-30-2017. Стальной горячекатаный швеллер по ГОСТ 8240-97 является одним из самых надежных и технологичных материалов для изготовления консольных балок благодаря высокой жесткости на изгиб в вертикальной плоскости и удобству выполнения болтовых и сварных узлов сопряжения.
Механика работы консоли: почему горячекатаный швеллер превосходит профильную трубу
При восприятии консольных нагрузок ключевую роль играет осевой момент сопротивления сечения относительно главной оси изгиба (обозначается как Wx). Для замкнутых квадратных или прямоугольных профильных труб с толщиной стенки 2–4 мм при больших вылетах (более 1,5 метров) существует риск локальной потери устойчивости тонкой полки в зоне заделки — верхняя грань работает на предельное растяжение, а нижняя подвергается интенсивному сжатию. У горячекатаного швеллера толщина полок и стенки в 2–3 раза больше, чем у тонкостенной трубы аналогичной высоты, что исключает смятие профиля при экстремальных знакопеременных импульсах во время сейсмических колебаний грунта.
При проектировании консоли швеллер ориентируют исключительно вертикально («на ребро»), располагая стенку вдоль плоскости действия силы тяжести. Ориентация полок (внутрь конструкции или наружу) выбирается исходя из удобства крепления кровельного настила и связевых элементов. При одинаковом номере проката профили с параллельными гранями полок (швеллер серии П) обеспечивают более плотное прилегание фасонных накладок и упрощают монтаж сквозных высокопрочных болтов без использования косых шайб, обязательных для изделий серии У (с уклоном внутренних граней полок).
Выбор марки стали напрямую зависит от условий эксплуатации и вылета конструкции. Для неотапливаемых входных групп и навесов в городской черте Алматы стандартом является углеродистая сталь марки Ст3сп/пс. Однако для ответственных промышленных козырьков с вылетом более 2 метров, а также для объектов в предгорьях Медеуского и Бостандыкского районов с экстремальными ветровыми порывами инженеры рекомендуют применять низколегированную конструкционную сталь марки 09Г2С (швеллер из стали 09Г2С), сохраняющую пластичность и ударную вязкость при отрицательных зимних температурах без образования хрупких микротрещин в околошовной зоне сварки.
Таблица подбора швеллера под вылет консоли (1,0–2,5 м) и расчет нагрузок
Расчет консольной балки выполняется по двум группам предельных состояний: по несущей способности (прочность на изгиб в корне консоли) и по деформациям (предельно допустимый прогиб свободного конца). Для консольных козырьков нормативный прогиб f под действием нормативной нагрузки согласно строительным регламентам не должен превышать 1/150–1/200 от длины вылета L. Если прогиб превышает указанные значения, козырек визуально провисает, нарушая сток дождевой воды и создавая перекос остекления входных групп.
При расчете совокупной нагрузки на балку учитывают собственный вес металлопроката, массу кровельного пирога (профнастил, триплекс, поликарбонат, фасадные подшивы), снеговой покров региона и динамический ветровой подпор снизу. Ниже приведена таблица подбора типоразмеров стального горячекатаного швеллера по ГОСТ 8240-97 для шага консольных балок 1,2–1,5 м при стандартном кровельном покрытии.
| Вылет консоли L (м) | Расчетная нагрузка на 1 балку (кгс) | Рекомендуемый номер швеллера (ГОСТ 8240-97) | Осевой момент сопротивления Wx (см³) | Необходимость монтажа нижнего подкоса |
|---|---|---|---|---|
| 1,0 м | 250–350 | Швеллер 10П / 10У | 34,8 | Без подкоса (жесткая анкеровка) |
| 1,2 м | 350–480 | Швеллер 12П / 12У | 50,6 | Без подкоса при толщине стены от 380 мм |
| 1,5 м | 500–700 | Швеллер 14П / 14У | 70,2 | Рекомендуется при динамических ветрах |
| 1,8 м | 700–950 | Швеллер 16П / 16У | 93,4 | Обязателен подкос из уголка или трубы |
| 2,0 м | 950–1300 | Швеллер 18П / 20П | 121,0 / 152,0 | Обязателен подкос (уголок 63х63х5 или 75х75х6) |
| 2,5 м | 1400–2000 | Швеллер 22П / 24П (или спаренный) | 192,0 / 242,0 | Обязательна пространственная ферма или подкос |
Для козырьков с вылетом более 2,0 метров без возможности установки нижних подкосов (например, над витринами первого этажа или зонами открывания высоких ворот) применяют сдвоенный горячекатаный швеллер, сваренный в прямоугольный короб или соединенный планками через прокладки. Это увеличивает как вертикальную прочность, так и сопротивление боковому кручению, предотвращая потерю устойчивости при боковых ветровых нагрузках. Для точной оценки запаса жесткости можно также изучить практический расчет прогиба стального швеллера.
Узлы анкеровки и крепления швеллера к несущим стенам в сейсмозоне Алматы
Надежность консоли определяется не только прочностью самого стального проката, но и несущей способностью узла заделки в стену. В инженерной практике применяются три основных типа сопряжения консольных балок со стеновыми конструкциями:

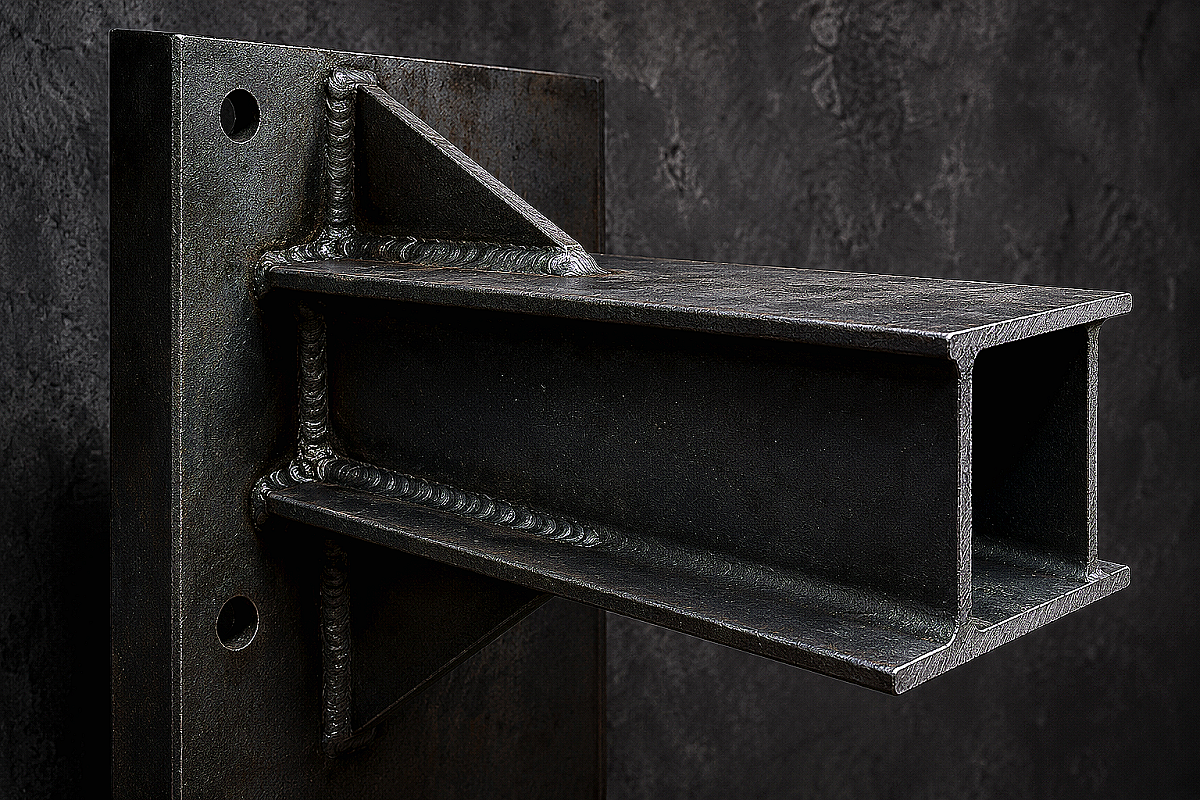

- Крепление к монолитному железобетонному поясу или колонне. Наиболее надежный способ в сейсмических зонах. Выполняется через стальную закладную пластину толщиной не менее 12–16 мм с приваренными анкерными стержнями из арматуры периодического профиля А500С, заведенными в тело монолита до бетонирования. Швеллер приваривается к пластине сплошным тавровым швом с усилением корневой зоны треугольными косынками (ребрами жесткости). Если монтаж ведется по готовому бетону, используют сертифицированные инъекционные химические анкеры с резьбовыми шпильками класса прочности 8.8.
- Сквозное стяжное крепление через кирпичную кладку. При монтаже козырька на стену из полнотелого кирпича (толщиной от 380 мм) распорные механические анкеры применять запрещено из-за риска выкрашивания кирпича при циклических вибрациях. Сквозное отверстие бурится через всю толщу стены, швеллер опирается на наружную опорную пластину, а с внутренней стороны помещения устанавливается ответная распределительная стальная пластина (шайба-накладка) размером не менее 200х200х8 мм, стягиваемая шпилькой М18–М24.
- Крепление к каркасу с подкосной системой. Чтобы разгрузить корневое сечение балки при вылетах 1,5–2,5 м, под швеллером устанавливают наклонный подкос под углом 45–60 градусов. В качестве подкоса выступает горячекатаный стальной профиль (стальной равнополочный уголок 63х5 или 75х6 мм, либо квадратная труба). Подкос переводит значительную часть изгибающего момента в продольное осевое сжатие, снижая нагрузку на верхний анкерный ряд в 3–4 раза.
В сейсмических районах категорически не допускается крепление консольных швеллеров непосредственно к фасадному пустотелому кирпичу, сплиттерным блокам или автоклавному газобетону без сквозной шпилечной стяжки или предварительно отлитого локального железобетонного сердечника.
Чеклист закупки металлопроката и контроль геометрии перед монтажом
Для закупки материалов под монтаж консольных козырьков и навесов снабженцу строительного объекта необходимо проконтролировать ключевые параметры партии проката:
- Точное соответствие ГОСТ 8240-97. Проверьте маркировку высоты стенки h, ширины полки b и толщины стенки s. Фактическая толщина стенки не должна иметь минусового допуска, превышающего нормы государственного стандарта.
- Проверка прямолинейности хлыстов. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% от длины хлыста (не более 12 мм на 6-метровом хлысте). Изогнутый профиль создаст остаточные внутренние напряжения в узле заделки.
- Состояние поверхности металла. Поверхность швеллера не должна иметь прокатных плен, глубоких закатов, раковин и расслоений на торцах, свидетельствующих о литейном браке заготовки.
- Заводской сертификат качества. Наличие сертификата завода-изготовителя с указанием плавки, химического состава стали (Ст3сп5 или 09Г2С) и протоколов механических испытаний на предел текучести и ударную вязкость.
- Комплектация сопутствующим прокатом. Заказ фасонных пластин для опорных фланцев (лист г/к толщиной 10–16 мм), уголка для подкосов и ребер жесткости, а также высокопрочного крепежа.
На центральном складе металлопроката компании ATLANT MARKET в Алматы всегда доступен полный сортамент горячекатаных стальных швеллеров серий У и П от №8 до №30, листового проката для закладных деталей и уголка. На нашей металлобазе можно заказать профессиональную резку металлопроката ленточнопильными станками и газом в точный размер проектной спецификации, а также оперативную доставку бортовым транспортом и манипуляторами по Алматы, пригородам (Каскелен, Талгар) и филиалам в Талдыкоргане.
Часто задаваемые вопросы
Можно ли использовать гнутый швеллер вместо горячекатаного для консоли козырька?
Для малых декоративных козырьков с вылетом до 0,8–1,0 метра при легком поликарбонатном покрытии применение стального гнутого швеллера (ГОСТ 8278-83) допускается. Однако для капитальных выносных козырьков с вылетом от 1,2 метра, особенно в сейсмических зонах Казахстана с обильными снегопадами, необходимо использовать только горячекатаный швеллер по ГОСТ 8240-97. Горячекатаный профиль имеет утолщенные полки с радиусными закруглениями в углах сопряжения со стенкой, что исключает концентрацию напряжений и пластическое раскрытие полок под нагрузкой.
Как правильно ориентировать полки швеллера при монтаже козырька?
В классической двухбалочной схеме козырька швеллеры ориентируют полками внутрь конструкции («лицом друг к другу»). В этом случае наружные боковые грани козырька представляют собой гладкую вертикальную стенку швеллера, на которую удобно крепить декоративную планку или фасадный нащельник. Внутренние полости полок используются для фиксации поперечных балок, прогонов и скрытой прокладки кабелей фасадной подсветки.
Чем обработать стальной швеллер для козырька от коррозии на открытом воздухе?
Консольные элементы подвержены постоянному воздействию осадков и конденсата. Перед монтажом металлопрокат необходимо очистить от прокатной окалины и рыхлой ржавчины до степени Sa 2.5 (пескоструйной обработкой или механическими щетками), обезжирить и нанести двухкомпонентный антикоррозийный эпоксидный или цинконаполненный грунт слоем не менее 60–80 мкм. Финишное покрытие выполняется полиуретановой эмалью устойчивой к ультрафиолету в 2 слоя общей толщиной не менее 100–120 мкм. Скрытые узлы примыкания к фасаду дополнительно герметизируются полиуретановым кровельным герметиком.
Какая глубина анкеровки швеллера требуется в монолитный бетон?
При установке химических анкеров со шпильками М16–М20 класс прочности 8.8 глубина анкеровки в монолитный железобетон класса B20–B25 должна составлять не менее 120–160 мм (10–12 диаметров шпильки). При использовании закладных пластин арматурные анкеры А500С диаметром 12–16 мм должны быть заведены за внутреннюю арматурную сетку монолитного пояса на глубину не менее 250–350 мм с обязательной приваркой или загибом на концах.
Что взять с собой к закупке
Перед отправкой заявки в отдел снабжения АТЛАНТ МАРКЕТ сформируйте техническое задание: точный вылет консольных балок в чистоте, шаг расстановки элементов вдоль фасада, расчетный суммарный вес кровельного настила с учетом снегового мешка в узле примыкания, а также выбранную серию проката (10П–24П или 09Г2С). Согласуйте раскрой хлыстов для минимизации обрезков — наши специалисты укомплектуют заказ необходимым металлопрокатом, стальными пластинами для закладных фланцев и организуют доставку непосредственно на объект в Алматы или самовывоз с металлобазы.
