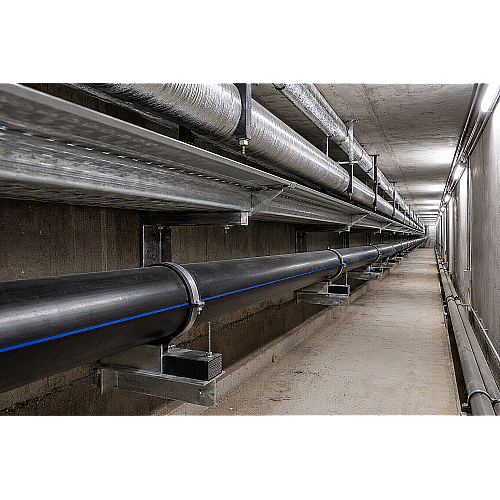

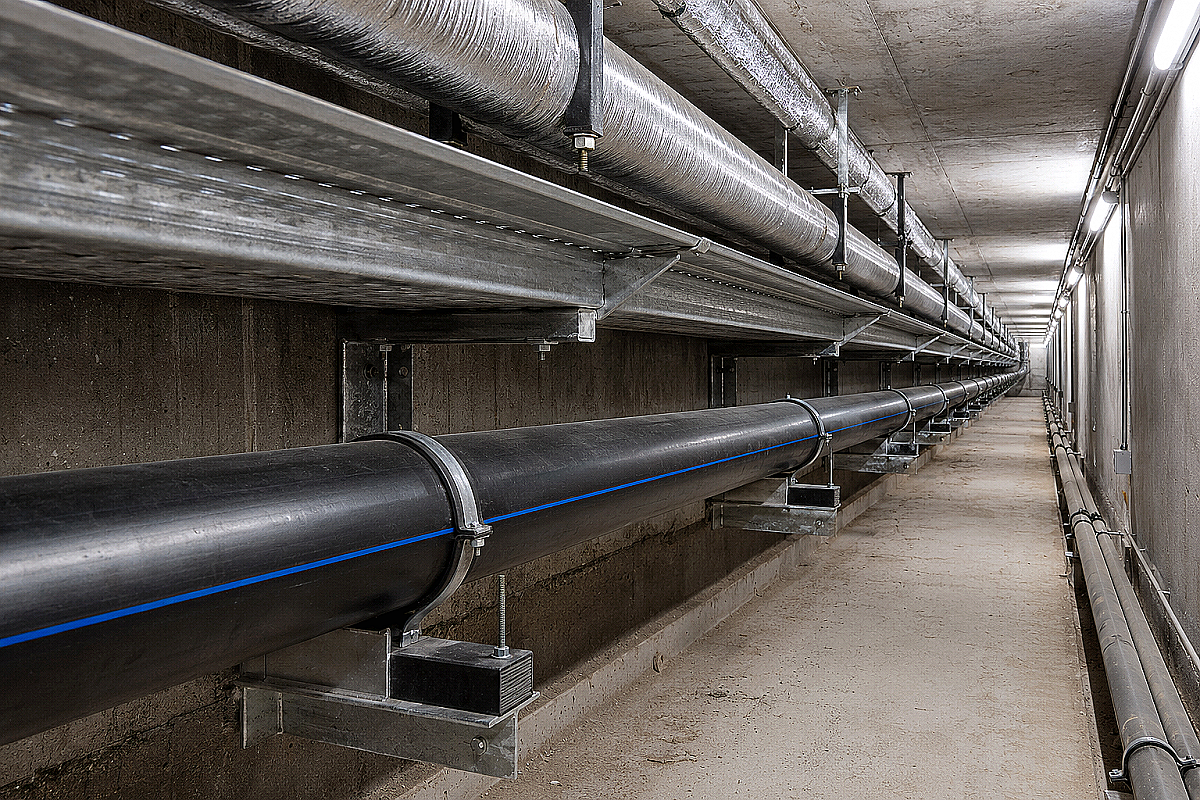

Прокладка напорного водопровода внутри подземных коммуникационных коллекторов, проходных и полупроходных железобетонных каналов — стандартная практика для промышленных зон, логистических хабов и плотно застроенных микрорайонов Алматы. Совместное размещение сетей водоснабжения, кабельных линий и теплотрасс в едином тоннеле исключает постоянное вскрытие дорожного полотна при ремонтах, однако выдвигает жесткие требования к технологии крепления полиэтилена. В отличие от траншейной укладки, где массив плотного грунта обеспечивает равномерное непрерывное опирание по всей длине плети, в воздушном пространстве канала полиэтиленовая труба работает как многопролетная неразрезная балка, подверженная провисанию под собственным весом и массой транспортируемой воды.
Полиэтилен высокой плотности марки ПЭ-100 обладает модулем упругости около 900–1000 МПа при температуре +20 °C, что почти в 200 раз ниже показателя углеродистой стали. При монтаже водовода на дискретных консолях без грамотного расчета межосевого расстояния и без применения широких опорных ложементов стенка трубы деформируется, образуя волнообразные прогибы. В этих «мешках» скапливается шлам и воздух, возрастает гидравлическое сопротивление, а при пуске насосов возникают опасные поперечные вибрации. Кроме того, соседство с трубами отопления в замкнутом объеме коллектора способно нагреть воздух до +35–45 °C, что приводит к резкому снижению допустимого рабочего давления полимера.
Специфика воздушной прокладки ПЭ-100 в каналах: почему провисание критично
Главная ошибка неопытных монтажников — попытка закрепить трубу ПЭ-100 на типовых металлических консолях с тем же шагом, что и стальной водогазопроводный прокат. По сравнению с расстоянием между креплениями стальных труб, допустимый пролет для полиэтилена меньше в 2,5–3 раза. Под действием статической нагрузки от заполненного столба воды стрела прогиба между точками опирания не должна превышать 1/200 длины пролета (не более 5–8 мм на метр), иначе в нижней точке прогиба формируется зона концентрации изгибающих напряжений.
Второй критический фактор — точечное контактное давление. Запрещается подвешивать трубу ПЭ-100 на тонких металлических шпильках, проволочных скрутках или укладывать ее непосредственно на узкую полку стального уголка шириной 40–50 мм. Металл врезается в пластик, вызывая медленную ползучесть стенки и появление внутренних микротрещин. Опирание обязано выполняться через сплошные металлические лотки либо полукруглые опорные ложементы (седловые накладки) с дугой охвата не менее 120–180° и с обязательной прокладкой из листовой резины EPDM толщиной 3–5 мм.
Расчет шага опор и консолей для труб ПЭ-100 в коллекторах
Расстояние между консолями рассчитывается исходя из наружного диаметра, показателя стандартного размерного отношения (SDR), плотности транспортируемой жидкости и температуры окружающей среды внутри тоннеля. Чем тоньше стенка трубы (выше SDR) и выше температура воздуха, тем меньше должен быть пролет между подвесками. Для напорных сетей питьевого и технического водоснабжения рекомендуется применять прокат с повышенным запасом прочности, ориентируясь на стандарты питьевых труб ПЭ-100 SDR 11 и SDR 17.
| Наружный диаметр трубы (мм) | Класс SDR трубы | Шаг опор при температуре +20 °C (м) | Шаг опор при температуре +35 °C (м) | Минимальная длина ложемента (мм) |
|---|---|---|---|---|
| 32 | SDR 11 (PN 16) | 0,85 | 0,70 | 100 |
| 50 | SDR 11 (PN 16) | 1,10 | 0,90 | 120 |
| 63 | SDR 17 (PN 10) | 1,20 | 1,00 | 150 |
| 90 | SDR 17 (PN 10) | 1,45 | 1,20 | 180 |
| 110 | SDR 11 / 17 | 1,65 / 1,50 | 1,35 / 1,25 | 220 |
| 160 | SDR 11 / 17 | 2,00 / 1,80 | 1,65 / 1,50 | 300 |
| 225 | SDR 11 / 17 | 2,40 / 2,15 | 2,00 / 1,75 | 400 |
| 315 | SDR 11 / 17 | 2,85 / 2,55 | 2,35 / 2,10 | 500 |
При использовании сплошных металлических оцинкованных или перфорированных кабельно-трубных лотков расстояние между опорными консолями в коллекторе может быть увеличено до 2,5–3,0 метров, так как лоток принимает на себя изгибающий момент, обеспечивая трубе непрерывную постель по всей длине трассы.
Соседство с тепловыми сетями: температурные экраны и допустимые расстояния
Коммуникационные тоннели Алматы проектируются для совмещенной прокладки инженерных коммуникаций. Согласно СП РК 4.01-102-2013 и правилам устройства коллекторов, при совместном размещении водопровода и тепловых сетей действуют жесткие нормы взаимного позиционирования:
- Высотное размещение: водопровод из труб ПЭ-100 всегда монтируется на нижних ярусах консолей, ниже отметок трубопроводов отопления и ГВС. Так как нагретый воздух поднимается к своду канала, в нижней зоне сохраняется минимальная температура среды.
- Светлое расстояние: минимальный зазор в свету между наружной поверхностью теплоизоляции теплотрассы и стенкой полиэтиленовой трубы должен составлять не менее 200 мм (при параллельной прокладке) и не менее 100 мм при пересечениях.
- Тепловые экранирующие перегородки: если температура теплоносителя в соседних стальных трубах превышает +95 °C, а температура воздуха в канале стабильно держится выше +30 °C, между ярусами устанавливаются защитные экраны из оцинкованной стали с негорючей минераловатной или базальтовой изоляцией.
- Принудительная вентиляция: коллектор оборудуется приточно-вытяжной вентиляцией с кратностью воздухообмена не менее 3 раз в час для предотвращения застойного перегрева полимерных магистралей.
Компенсация температурного удлинения и выбор опор
Полиэтилен обладает коэффициентом линейного термического расширения около 0,15–0,20 мм/(м·°C), что требует обязательного внедрения инженерных решений по температурной компенсации труб ПЭ-100. Прямой участок магистрали длиной 60 метров при сезонном колебании температуры воздуха в канале на 20 °C (например, от +10 °C весной до +30 °C в отопительный период) изменяет свою длину на 180–240 мм. Если жестко защемить концы плети, возникающие продольные сжимающие усилия вызовут боковое выпучивание трубы между консолями.
Для компенсации температурных подвижек применяются следующие правила расстановки опорно-подвесной системы:
- Неподвижные опоры (мертвые точки): фиксируют трубу от осевого сдвига. Монтируются вблизи ответвлений, тройников и фланцевой запорной арматуры. Конструктивно представляют собой стальные хомуты с приваренными упорными пластинами, зажимающие трубу через утолщенные резиновые манжеты, либо упоры в электросварные муфты.
- Скользящие и направляющие опоры: обеспечивают свободное продольное перемещение плети вдоль оси коллектора, удерживая ее от поперечного смещения с консоли. Внутренняя поверхность хомута снабжается антифрикционными полимерными или графитонаполненными вкладышами с зазором 1–2 мм до тела трубы.
- Самокомпенсация за счет геометрии трассы: повороты коллектора под углами 90° (Г-образные и Z-образные участки) используются как естественные гибкие компенсаторы. Плечо изгиба на повороте оставляют свободным от жестких креплений на расчетную длину вылета.
Частые ошибки снабженцев и монтажников при комплектации коллекторных сетей
Нарушения при комплектации и сборке водоводов в тоннелях вскрываются при первых гидравлических испытаниях или сезонной смене температурного режима:
- Закупка тонкостенной трубы без учета температурного фактора: выбор SDR 21 или SDR 26 для снижения сметы в условиях канала с температурой +35 °C приводит к пластической осадке стенки под рабочим давлением сети.
- Применение узких хомутов без ложементов: жесткая затяжка стальной полосы шириной 20 мм прямо по полиэтилену оставляет глубокие вмятины и концентрирует напряжения среза.
- Игнорирование коррозионной стойкости металлоконструкций: влажность в подземных коллекторах Алматы часто достигает 85–95%. Обычный неокрашенный металл консолей ржавеет за 2–3 года, поэтому стойки и консоли обязаны иметь горячеоцинкованное или полимерно-порошковое покрытие.
- Жесткая фиксация в местах поворотов: установка неподвижного хомута вплотную к литому или сегментному отводу блокирует температурное расширение плеча и срезает сварной шов.
Часто задаваемые вопросы (FAQ)
Можно ли использовать электросварные муфты при монтаже труб ПЭ-100 внутри коллектора?
Да, электромуфтовая сварка является приоритетным методом монтажа в стесненных условиях тоннелей и каналов, где невозможно разместить габаритный центратор аппарата для стыковой сварки. Муфты с закладными нагревателями обеспечивают компактный равнопрочный стык. Главное условие — обязательное применение механических скребков для снятия оксидного слоя и позиционеров для соосности труб.
Какая предельная температура воздуха допускается в коллекторе для труб ПЭ-100?
Стандартный полиэтилен ПЭ-100 рассчитан на долговременную эксплуатацию при температуре транспортируемой воды и окружающего воздуха до +20 °C при номинальном давлении (PN). При повышении температуры воздуха в коллекторе до +35...40 °C прочность полимера падает, что требует применения понижающего коэффициента давления (fT = 0,74–0,80). Эксплуатация ПЭ-100 при температуре выше +45 °C в напорных режимах не допускается.
Зачем на трубу ПЭ-100 в коллекторе наносят теплоизоляцию, если вода холодная?
В условиях теплого и влажного воздуха коллектора холодная питьевая вода приводит к обильному выпадению конденсата на наружной поверхности трубы. Стекающая влага ускоряет коррозию металлических опор, кабельных лотков и электрооборудования в тоннеле. Теплоизоляция из вспененного каучука или полиэтилена толщиной 13–19 мм с пароизоляционным слоем полностью предотвращает образование конденсата и защищает воду от нагрева.
Как защитить полиэтиленовую трубу от провисания при диаметрах свыше 200 мм?
Для тяжелых магистралей диаметром 225, 315 и 400 мм применяют сплошные металлические ложементы коробчатого сечения с углом охвата трубы 180°, смонтированные на усиленных консолях с шагом не более 2,0–2,4 метра. Это равномерно распределяет суммарный вес трубы и воды (достигающий 100–150 кг на погонный метр) по всей опорной площади.
Что взять с собой к закупке
Для безаварийной сборки напорного трубопровода из труб ПЭ-100 в коллекторах и проходных каналах подготовьте спецификацию со следующими позициями:
- Трубы полиэтиленовые ПЭ-100 по ГОСТ 18599-2001 / СТ РК с классом прочности SDR 11 или SDR 13,6 в прямых отрезках по 12 метров;
- Электросварные муфты, литые спигот-отводы и тройники соответствующего номинального давления;
- Опорные ложементы и широкие хомуты с защитным антикоррозионным цинковым покрытием;
- Листовые демпфирующие прокладки из резины EPDM или вспененного полиэтилена;
- Комплекты трубной рулонной или трубчатой теплоизоляции для защиты от конденсата и наружного тепла;
- Анкерные болты повышенной прочности для фиксации консолей в железобетонных стенах коллектора.
