Монтаж тяжелых железобетонных плит или классических монолитных перекрытий по балкам без объединения слоев приводит к нерациональному расходу металла. В обычной схеме стальной профиль воспринимает весь изгибающий момент самостоятельно, а бетонная плита выступает исключительно в роли балластной массы. В условиях сейсмичности 9–10 баллов по шкале MSK-64 в Алматинской области лишние тонны веса на высоте кратно увеличивают инерционные горизонтальные нагрузки на колонны и фундамент.
Сталежелезобетонное (композитное) перекрытие решает эту проблему за счет объединения монолитной железобетонной плиты по профилированному листу со стальным двутавром при помощи вертикальных сдвиговых упоров — стад-болтов Нельсона (Nelson studs). В результате сечение начинает работать как единый тавр: верхняя бетонная полка воспринимает сжимающие напряжения, а нижний пояс стального двутавра работает на растяжение.
Принцип совместной работы: почему композитная балка легче раздельной на 25–30%
Главный недостаток раздельного расчета заключается в том, что верхний сжатый пояс стального двутавра подвержен риску потери местной устойчивости. Инженеры вынуждены закладывать массивные профили вроде широкополочных или нормальных балок увеличенного номера по ГОСТ 57837-2017 либо ГОСТ 26020-83.
При установке гибких шпилечных упоров бетонная плита монолитно связывается со сталью. Нейтральная ось изгибаемого элемента смещается вверх — ближе к границе контакта или непосредственно в тело бетонной плиты. Это позволяет использовать горячекатаный стальной двутавр меньшей высоты и со значительно более тонкой стенкой без риска прогиба.
В таблице ниже приведено практическое сравнение характеристик перекрытия пролетом 9 метров при полезной нагрузке 600 кг/м² для традиционной и сталежелезобетонной схемы:
| Параметр сравнения | Традиционное раздельное перекрытие | Сталежелезобетонное перекрытие со стад-болтами |
|---|---|---|
| Типоразмер двутавра | Двутавр 40Б2 (масса 56,6 кг/м) | Двутавр 30Б1 (масса 32,9 кг/м) |
| Экономия металлопроката | Базовый расход (100%) | Снижение массы балок на 41,8% |
| Высота балочной клетки | 400 мм + толщина стяжки 120 мм | 300 мм (балка частично в теле плиты) |
| Жесткость диска перекрытия | Податливая (шарнирное опирание) | Абсолютно жесткий горизонтальный диск |
| Сейсмическая реакция каркаса | Высокая инерционная масса | Снижение сейсмической нагрузки на 18–22% |
| Необходимость временных опор | Не требуются | 1–2 временные стойки на период набора прочности бетона |
Расчет и расстановка гибких упоров (стад-болтов Нельсона)
Сдвиговые упоры воспринимают продольный сдвиг, возникающий в плоскости контакта между верхней полкой металлической балки и нижней гранью монолитной плиты. Согласно СП РК 5.03-107-2013 (Проектирование сталежелезобетонных конструкций), расчетное сдвигающее усилие на полупролете определяется минимальным значением из двух предельных состояний: прочности на сжатие бетона или прочности на растяжение стального профиля.

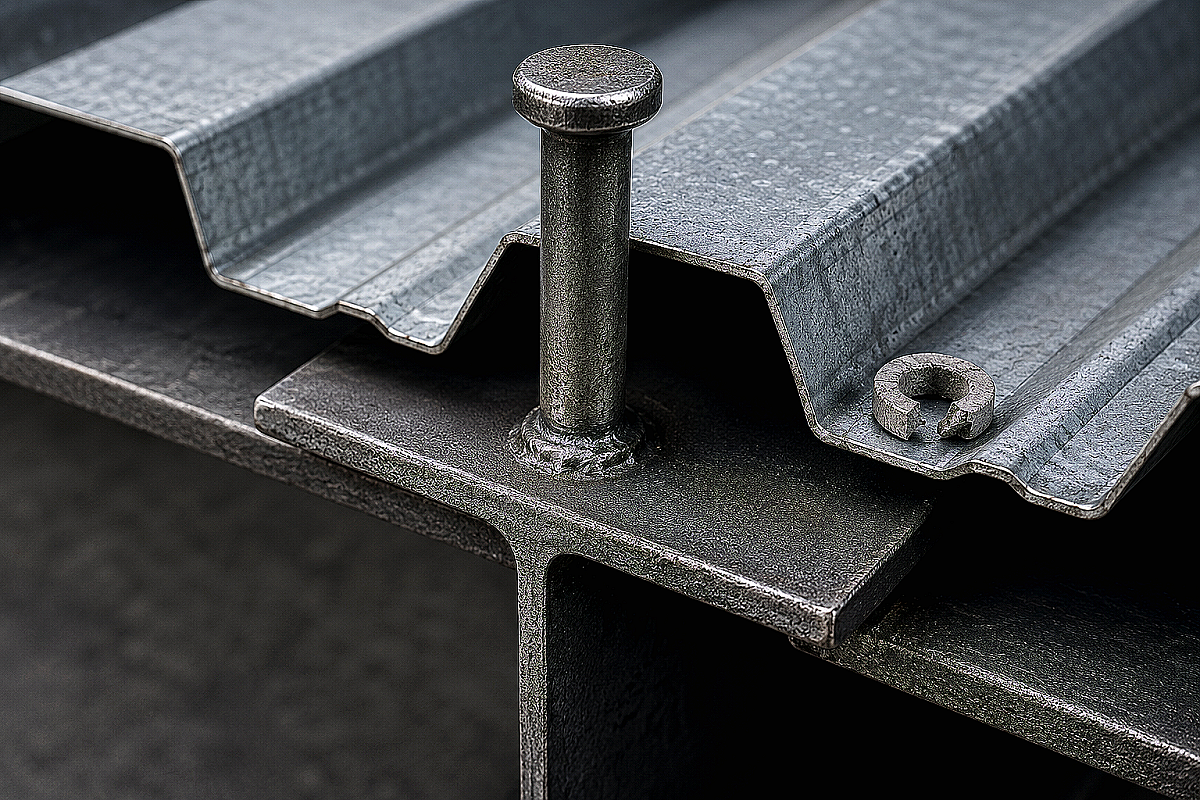

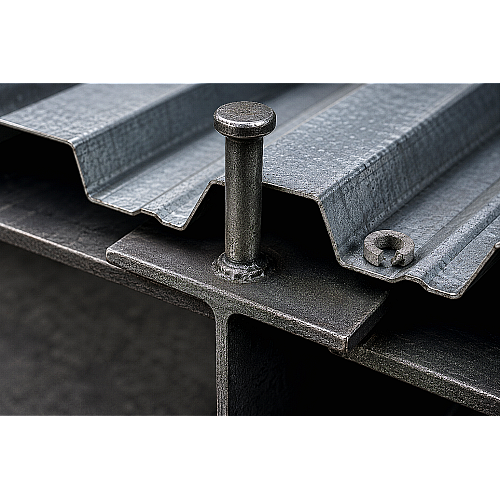

Стандартный упор представляет собой цилиндрический стержень из низкоуглеродистой стали диаметром 16 мм или 19 мм с увеличенной шляпкой на конце, которая препятствует вертикальному отрыву плиты от балки при знакопеременных колебаниях. Несущая способность одного упора диаметром 19 мм в тяжелом бетоне класса В25 составляет от 55 до 75 кН в зависимости от геометрии волны профнастила.
При проектировании расстановки упоров соблюдают обязательные конструктивные правила:
- Минимальное заглубление в бетон: шляпка стад-болта обязана возвышаться над верхним гребнем профилированного листа не менее чем на 30–40 мм для гарантированной анкеровки в сжатой зоне плиты.
- Шаг вдоль балки: максимальное расстояние между соседними упорами не должно превышать 600 мм или 4-кратную толщину монолитной плиты; минимальный продольный шаг — не менее 5 диаметров стержня (95 мм для упора d=19 мм).
- Поперечное размещение: при широкой полке двутавра (серии Ш или К) упоры устанавливают парами со смещением в шахматном порядке для равномерной передачи касательных напряжений.
Выбор профнастила и особенности армирования монолитной плиты
Для сталежелезобетонных перекрытий в качестве несъемной опалубки применяют конструкционный профнастил с высокой трапециевидной волной — марки Н60-845, Н75-750 или специальные профили с рифами на боковых гранях (композитный настил). Высота гофры позволяет сформировать сплошные железобетонные ребра, работающие параллельно со стальными балками.
Профлист укладывают широкими полками вниз при опирании на двутавры, ориентируя волны перпендикулярно направлению балок. Это создает идеальные посадочные места под приварку упоров в нижнюю полку гофры, непосредственно контактирующую с металлом балки.
Армирование плиты выполняется в двух уровнях:
- Нижнее продольное армирование: отдельные стержни арматуры класса А500С укладываются в каждое ребро гофры на пластиковые фиксаторы для восприятия положительного изгибающего момента в пролете между балками.
- Верхняя распределительная сетка: сварная сетка из проволоки Вр-1 диаметром 4–5 мм с ячейкой 100х100 или 150х150 мм укладывается с защитным слоем 20 мм от верха плиты для предотвращения усадочных трещин и восприятия отрицательных моментов над опорами.
Технология сварки стад-болтов через профнастил и контроль качества
Приварка упоров Нельсона непосредственно сквозь оцинкованный профнастил к полке двутавра выполняется методом дуговой сварки вытянутой дугой (drawn arc stud welding) с использованием специализированных сварочных пистолетов и керамических колец (феррул).
Процесс занимает от 0,5 до 1,2 секунды на один упор и состоит из четырех автоматических этапов:
- Пистолет прижимает стад-болт с керамическим кольцом к оцинкованному листу.
- Сварочный ток возбуждает дугу, которая мгновенно прожигает слой цинка и стальной лист толщиной 0,7–1,0 мм, оплавляя торец шпильки и поверхность полки двутавра.
- Пружинный механизм с усилием погружает оплавленный стержень в образовавшуюся ванну жидкого металла.
- Керамическое кольцо удерживает расплав от растекания, формируя ровный кольцевой валик без подрезов и пор, после чего скалывается легким ударом молотка.
На строительных площадках Алматы операционный контроль включает испытание на изгиб: 1% приваренных упоров из каждой партии (но не менее 3 штук на балку) загибают на угол 30° с помощью рычажной трубы. Качественное соединение должно деформироваться по телу стержня без трещин и отрыва сварочного шва.
Специфика бетонирования и учет сейсмических нагрузок в Алматы
По нормам СН РК 2.03-30-2017 (Строительство в сейсмических районах) перекрытия зданий обязаны представлять собой жесткие недеформируемые диски в своей плоскости. Это гарантирует передачу горизонтальных сейсмических сил от стен и фасадов на вертикальные связевые блоки и колонны.
Для бетонирования используют тяжелый бетон класса не ниже В25 (М350) с осадкой конуса П3–П4. Применение мелкозернистого щебня фракции 5–10 мм обязательно, так как крупный заполнитель застревает между стенкой гофры профлиста, телом упора и нижней арматурой, образуя опасные каверны.
При заказе несущего проката и листового металла для композитных перекрытий компания ATLANT MARKET обеспечивает прямые поставки сертифицированного горячекатаного и сварного двутавра марок Ст3сп5 и 09Г2С, несущего профнастила и арматуры со складов в Алматы с оперативной доставкой на объекты города, а также в филиалы Каскелен и Талдыкорган.
Часто задаваемые вопросы
Можно ли приваривать стад-болты обычной ручной дуговой сваркой (MMA)?
Ручная сварка штучным электродом сквозь профнастил запрещена нормативами, так как не обеспечивает мгновенного выгорания цинка и стабильной глубины провара. Допускается предварительная просечка отверстий в профлисте коронкой и последующая обварка упора по контуру электродом УОНИ-13/55 опытным сварщиком, однако это снижает скорость монтажа в 10–15 раз по сравнению со специальным сварочным пистолетом.
Какая минимальная общая толщина монолитной плиты допустима по профнастилу?
Минимальная толщина бетона над верхним гребнем профилированного листа составляет 50 мм при отсутствии упоров Нельсона и не менее 65–70 мм при установке гибких сдвиговых упоров для обеспечения нормативного защитного слоя бетона над шляпкой шпильки.
Нужно ли ставить временные стойки под балки перед заливкой бетона?
Если стальной двутавр рассчитывается на монтажные нагрузки от веса сырого бетона и рабочих самостоятельно, стойки не требуются (неразрезная схема без поддомкрачивания). Если профиль выбран предельно облегченным с расчетом работы только в составе композитного сечения, по центру пролета устанавливают временные инвентарные опоры, которые демонтируют после набора бетоном 70% проектной прочности.
Почему в сейсмозонах нельзя заменять стад-болты приваренными отрезками арматуры?
Прямой арматурный стержень не имеет развитой шляпки и плохо сопротивляется вертикальному отрыву плиты при сейсмических знакопеременных колебаниях. Гибкие упоры с заводской шляпкой типа Nelson гарантируют удержание плиты в трех плоскостях одновременно.
Что взять с собой к закупке
Для безошибочной комплектации сталежелезобетонного перекрытия подготовьте спецификацию с точными марками стали двутавра (09Г2С для пролетов свыше 9 м или сейсмики от 9 баллов), толщиной оцинкованного слоя профлиста (не менее 140–275 г/м²), диаметром и высотой стад-болтов с учетом запаса феррул на 5–7% больше проектного количества.
