Проектирование и прокладка наружных тепловых сетей отопления и горячего водоснабжения (ГВС) в Казахстане требуют строгого баланса между капитальными затратами и эксплуатационной надежностью. В условиях Алматы снабженцы и инженеры регулярно сталкиваются с дилеммой: заложить в проект классические жесткие стальные трубы в пенополиуретановой изоляции (ППУ) или применить современные гибкие полимерные трубопроводы на основе сшитого полиэтилена (PEX-a) и термостойкого полиэтилена (PE-RT тип II). Ошибка в температурном графике, давлении или способе компенсации подвижек грунта в сейсмоопасном регионе оборачивается аварийными раскопками в разгар отопительного сезона и многомиллионными убытками.
Разберем технические характеристики обоих решений, гидравлические параметры, поведение материалов при бесканальной укладке в каменистых грунтах и методику подбора под конкретные инженерные задачи.
Конструктивные различия: сталь в ППУ против полимеров PEX и PE-RT

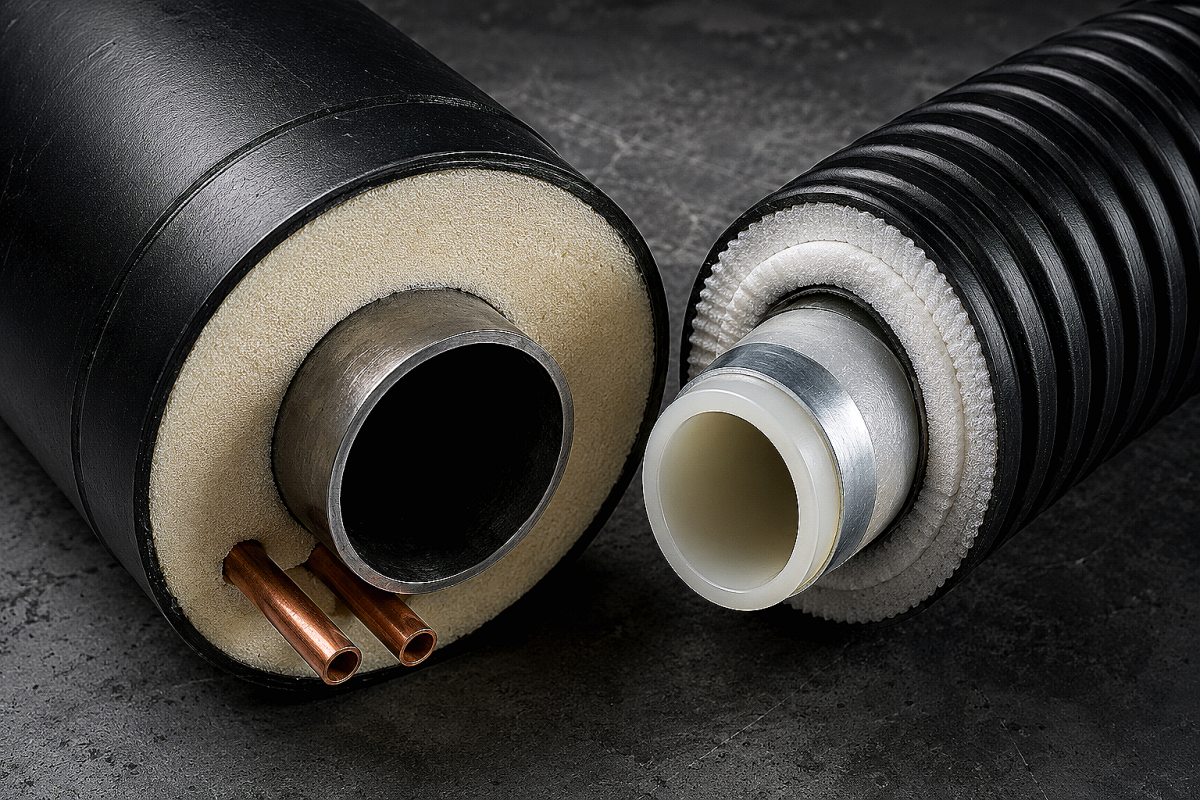

Стальная труба в ППУ-изоляции (производится по ГОСТ 30732-2020) представляет собой трехслойную жесткую конструкцию типа «труба в трубе». Внутренним несущим элементом выступает бесшовная или электросварная стальная труба по ГОСТ 10704-91, на которую нанесен слой жесткого пенополиуретана с коэффициентом теплопроводности не более 0,027–0,030 Вт/(м·К). Снаружи теплоизоляция защищена полиэтиленовой оболочкой (ПЭ) для бесканальной подземной прокладки либо оцинкованной стальной спирально-навивной оболочкой (ОЦ) для надземных участков. В толще ППУ обязательно прокладываются медные сигнальные проводники системы оперативно-дистанционного контроля (СОДК).
Гибкие полимерные трубы для тепловых сетей состоят из несущей напорной трубы из PEX (сшитый полиэтилен, чаще всего PEX-a) или PE-RT II (термоповышенный полиэтилен 2-го типа), антидиффузионного слоя EVOH, предотвращающего проникновение кислорода в систему, слоя эластичного пенополиуретана или сшитого вспененного полиэтилена и внешней гофрированной полиэтиленовой защитной оболочки. Такие трубы поставляются цельными отрезками в бухтах длиной от 50 до 300 метров, что позволяет осуществлять бестраншейную или траншейную раскатку без промежуточных соединений.
Температурные режимы и давление: физические ограничения материалов
Главный критерий выбора между сталью и полимерами — параметры теплоносителя в точке подключения (магистраль АО «Алматинские тепловые сети» или локальная котельная):
- Стальные трубы в ППУ: рассчитаны на постоянную температуру теплоносителя до +130°C–+140°C с кратковременными пиками до +150°C при рабочем давлении до 1,6–2,5 МПа (16–25 бар). Это делает их безальтернативными для магистральных сетей с графиками качественного регулирования 150/70°C и 130/70°C.
- Трубы PEX-a в ППУ: выдерживают длительную рабочую температуру до +95°C (аварийно до +110°C) при рабочем давлении до 0,6–1,0 МПа (6–10 бар). Оптимальны для закрытых контуров отопления с графиком 95/70°C, 80/60°C и систем ГВС (до +75°C).
- Трубы PE-RT II в ППУ: эксплуатируются при температуре до +80°C–+90°C и давлении до 0,6–0,8 МПа. Применяются преимущественно для внутриквартальных сетей ГВС и низкотемпературного теплоснабжения.
Превышение рабочей температуры свыше +95°C на полимерных трубах приводит к экспоненциальному ускорению термоокислительной деструкции полимера: проектный срок службы в 50 лет сокращается до 3–5 лет с последующим разрывом стенки под давлением.
Сравнительный анализ: сталь ППУ против гибких PEX/PE-RT
Для наглядного сравнения ключевых параметров сведем технические характеристики и эксплуатационные особенности материалов в общую таблицу.
| Параметр / Характеристика | Стальная труба в ППУ (ГОСТ 30732-2020) | Гибкая труба PEX-a / PE-RT II в ППУ |
|---|---|---|
| Максимальная рабочая температура | +130°C (кратковременно до +150°C) | +95°C (PEX-a) / +80°C (PE-RT II) |
| Рабочее давление | До 1,6–2,5 МПа (16–25 атм) | До 0,6–1,0 МПа (6–10 атм) |
| Форма поставки | Хлысты по 11,8–12,0 метров | Бухты от 50 до 300 метров |
| Количество стыков на 100 м трассы | 8–9 стыков с изоляцией муфтами | 0 (цельная бесстыковая плеть) |
| Необходимость компенсаторов | Обязательны (сильфонные компенсаторы КСО или углы поворота) | Не требуются (самокомпенсация за счет волновой укладки) |
| Уязвимость к кислородной коррозии | Высокая (требует деаэрации воды) | Отсутствует (абсолютная коррозионная стойкость) |
| Наличие системы ОДК | Встроена в заводских условиях (провода СОДК) | Опционально (при повреждении полимер не корродирует) |
| Скорость монтажа 100 м трассы | 3–5 рабочих дней (сварка, УЗК, заделка стыков) | 4–6 часов (раскатка из бухты) |
| Срок службы в проектном режиме | 30–35 лет | 40–50 лет |
Особенности бесканальной прокладки и монтажа в условиях Алматы
Специфика Алматинского региона характеризуется высокой сейсмичностью (до 9–10 баллов по шкале MSK-64), перепадами высот между верхними и нижними районами города, а также преобладанием галечниковых и суглинистых грунтов с включением валунов. Бесканальная укладка обоих типов труб имеет принципиальные различия, которые необходимо учитывать при составлении сметы и проекта производства работ.
При бесканальной прокладке стальных труб в ППУ температурное удлинение металла создает колоссальные осевые усилия. Для участков прямого трубопровода длиной более 50–70 м обязательна установка неподвижных щитовых опор (НОП) и сильфонных компенсаторов либо стартовых компенсаторов, завариваемых после предварительного прогрева магистрали. Повороты трассы требуют отводов в ППУ-изоляции с плечами из песчано-гравийной демпфирующей засыпки.
Гибкие полимерные трубы укладываются змейкой непосредственно в траншею на песчаную подушку толщиной 100–150 мм без установки компенсаторов и неподвижных опор. Способность полиэтилена растягиваться и восстанавливать форму нивелирует подвижки грунта при сейсмических толчках и сезонном морозном пучении. При обходе деревьев, кабельных трасс или арычных сетей гибкую трубу легко изогнуть с радиусом от 0,8 до 1,2 м без использования сварных фитингов.
Система ОДК и стыковые соединения: слабые места при монтаже
По статистике аварийных служб, более 85% отказов стальных теплосетей в ППУ происходит не из-за сквозной внутренней коррозии, а по причине некачественной изоляции монтажных стыков. Сварка стального стыка сопровождается обязательным контролем неразрушающими методами (УЗК или рентгенография). После этого выполняется соединение сигнальных проводников СОДК, монтаж термоусаживаемой радиационно-сшитой муфты и заливка компонентов пенополиуретана (А и Б) через заливочное отверстие с последующей запайкой коническими пробками.
Если муфта установлена с нарушением температурного режима прогрева или без адгезивной ленты, грунтовая вода проникает в ППУ. Намокание изоляции приводит к мгновенной наружной электрохимической коррозии стальной стенки при температурах +80...+110°C, разрушая трубу за 2–3 года. Система ОДК позволяет оперативно локализовать намокание изоляции с точностью до 1 метра до момента образования сквозного свища.
В полимерных системах PEX соединения выполняются с помощью надвижных гильз (аксиальная запрессовка) или пресс-фитингов из коррозионностойкой латуни и нержавеющей стали. Механический стык не сужает внутреннее сечение и не требует применения открытого огня при монтаже в стесненных городских условиях.
Чеклист снабженца: комплектация закупки для теплотрассы
Перед согласованием спецификации и оплатой заказа проверьте позиции по контрольному перечню:
- Соответствие температурного графика: при подаче теплоносителя от центральной ТЭЦ с температурой свыше +95°C — закупать исключительно сталь в ППУ по ГОСТ 30732-2020. Для индивидуальных тепловых пунктов (ИТП), блочно-модульных котельных и ГВС — использовать полимерные PEX/PE-RT.
- Толщина изоляции: для климатической зоны Алматы и предгорий выбирается 1-й тип изоляции для стандартных условий либо усиленный 2-й тип изоляции для водонасыщенных грунтов.
- Комплекты заделки стыков (КЗС): на каждый хлыст стальной трубы (12 м) требуется один комплект КЗС (термоусадочная муфта, пенопакет ППУ, гильзы для проводников ОДК, дренажные пробки).
- Запорная арматура: для теплосетей применяются цельносварные шаровые краны в ППУ-изоляции с удлиненным штоком под бесканальную установку либо стальные фланцы с термостойкими паронитовыми прокладками в тепловых камерах.
- Заводские сертификаты и паспорта: проверка толщины полиэтиленовой оболочки и плотности ППУ (не менее 60 кг/м³ для труб и 80 кг/м³ для фасонных изделий).
На центральном складе металлобазы ATLANT MARKET в Алматы доступен широкий сортамент стального трубного проката, соединительных деталей трубопроводов и запорной арматуры для систем теплоснабжения с услугой резки в размер и оперативной доставкой собственным транспортом по Алматинской области и филиалам в Талдыкоргане и Каскелене.
Часто задаваемые вопросы
Можно ли использовать трубы PE-RT для центрального отопления в Алматы?
Трубы PE-RT и PEX допускается применять только на вторичных внутриквартальных сетях после центральных тепловых пунктов (ЦТП) или от автономных котельных, где автоматика гарантированно ограничивает температуру теплоносителя на уровне не выше +90°C–+95°C при давлении до 10 бар. Подключение полимерных труб напрямую к первичному контуру ТЭЦ с температурным графиком 130/70°C категорически запрещено нормами СН РК.
Каковы реальные теплопотери стальных труб в ППУ по сравнению с минватой в каналах?
Применение пенополиуретановой изоляции заводского нанесения по ГОСТ 30732 снижает нормативные теплопотери на трассе до 2–4% против 15–25% у традиционной минераловатной изоляции в железобетонных непроходных каналах. Кроме того, ППУ исключает риск намокания утеплителя при соблюдении герметичности защитной оболочки.
Как защитить гибкую полимерную трубу от повреждений в каменистом грунте?
При бесканальной укладке в галечниковых и щебенистых грунтах предгорий Алматы обязательна отсыпка траншеи слоем просеянного песка мелкой фракции толщиной не менее 150 мм снизу и по 200 мм с боков и сверху трубы с последующей укладкой защитно-сигнальной ленты с надписью «Осторожно, теплосеть» на высоте 300–400 мм над трубопроводом.
Почему для стальных труб в ППУ обязательно подключение системы ОДК?
Система оперативно-дистанционного контроля (СОДК) фиксирует изменение электрического сопротивления изоляции при увлажнении ППУ задолго до появления открытого свища. Рефлектометр позволяет точно определить координаты повреждения внешней полиэтиленовой оболочки или стыковой муфты, локализовав ремонтный котлован до 2–3 метров траншеи вместо вскрытия сотен метров асфальта.
Итог
Выбор между стальными трубами в ППУ-изоляции и гибкими полимерными системами PEX/PE-RT диктуется параметрами теплового источника и трассировкой объекта. Для магистральных теплотрасс, высотных жилых комплексов и сетей с высокой температурой теплоносителя надежным стандартом остаются стальные трубы ППУ с обязательным контролем СОДК. Для локальных распределительных сетей, коттеджных городков, систем ГВС и внутриплощадочной разводки с температурой до +95°C экономически целесообразнее применять гибкие полимерные трубы, исключающие коррозию и сокращающие сроки монтажа в 4–5 раз.
