Когда снабженец или частный застройщик в Алматы получает спецификацию на монтаж отопления, он часто сталкивается с терминологическим барьером. В одном чертеже указаны «дюймовые» трубы, в другом — миллиметры, а в счете от поставщика фигурирует загадочная аббревиатура Ду или DN. Ошибка в понимании этих цифр приводит к тому, что закупленная запорная арматура просто не накручивается на трубу, а фланцы не совпадают по болтовым отверстиям.

Что такое условный проход (Ду) и почему он не равен наружному диаметру

Условный проход (Ду или в международной классификации DN) — это номинальный параметр, обозначающий средний диаметр просвета трубы. Важно понимать: это не точный физический размер внутреннего сечения, а некое округленное значение, которое служит для подбора совместимых элементов трубопровода (кранов, задвижек, отводов).

Главная путаница возникает из-за того, что стальные водогазопроводные (ВГП) трубы производятся по ГОСТ 3262-75. Согласно этому стандарту, за базу берется именно внутренний просвет, чтобы обеспечить расчетную пропускную способность. Наружный же диаметр фиксирован для каждого типоразмера, а вот толщина стенки может варьироваться (легкая, обыкновенная и усиленная серии). Таким образом, у труб с разной толщиной стенки Ду будет одинаковым, а фактический внутренний диаметр — разным.

В Казахстане исторически сложилось использование дюймовой системы для труб малого диаметра (до 2 дюймов). Это наследие британских стандартов, где 1 дюйм равен 25,4 мм. Однако, если вы измерите штангенциркулем наружную поверхность трубы Ду 25 (1 дюйм), вы увидите цифру около 33,5 мм. Это происходит потому, что «трубный дюйм» — это внутренний диаметр плюс две толщины стенки.

Таблица соответствия Ду (DN) в дюймах и миллиметрах по ГОСТ 3262-75

Для безошибочной закупки на складе ATLANT MARKET рекомендуем сверяться с приведенной ниже таблицей. Она поможет сопоставить проектные требования с реальными размерами проката.

Условный проход Ду (DN), мм Размер в дюймах, дюйм Наружный диаметр (Дн), мм Типичное применение
15 1/2" 21.3 Разводка воды внутри квартир
20 3/4" 26.8 Полотенцесушители, ветки отопления
25 1" 33.5 Стояки в частных домах, ввод воды
32 1 1/4" 42.3 Магистрали отопления, узлы управления
40 1 1/2" 48.0 Промышленные пневмолинии, ГВС
50 2" 60.0 Общедомовые стояки, пожарные гидранты
65 2 1/2" 75.5 Магистральные сети, элеваторные узлы

Обратите внимание: при переходе на большие диаметры (свыше Ду 100) дюймовая маркировка практически не используется, и снабженцы оперируют только миллиметрами. Это связано с тем, что такие трубы обычно относятся к категории электросварных прямошовных, где классификация идет строго по внешнему диаметру и стенке.

Как правильно замерить трубу при отсутствии маркировки: лайфхаки снабженца

Часто на объекте в Алматы нужно идентифицировать уже проложенную трубу, которая покрыта слоями краски или коррозии. Использовать обычную линейку — плохая идея, погрешность может составить 2-3 мм, что критично для подбора резьбового соединения.

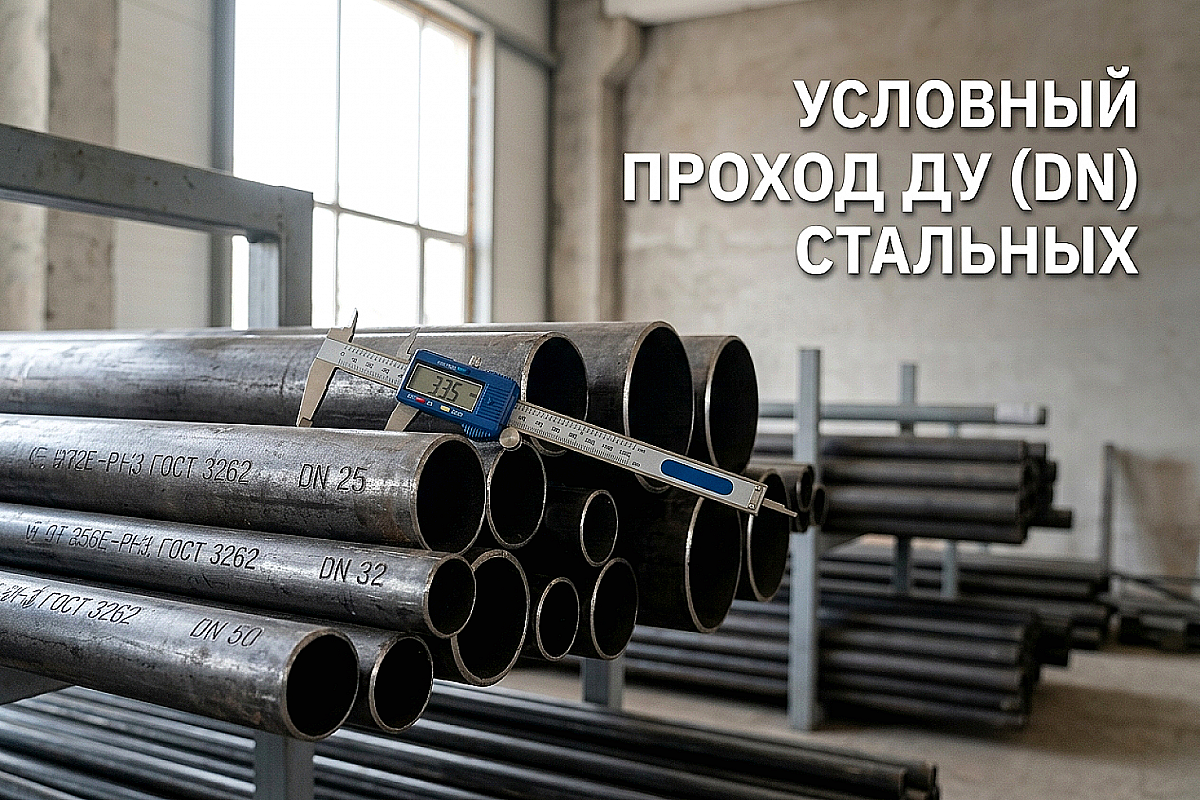

  • Метод штангенциркуля: Замеряйте только наружный диаметр. После этого сверьтесь с таблицей ГОСТ. Помните, что «тридцать вторая» труба — это 42,3 мм снаружи, а не 32.
  • Метод длины окружности: Если доступа к торцу трубы нет, оберните её малярным скотчем или ниткой. Полученную длину окружности разделите на число Пи (3,14). Это даст вам наружный диаметр с высокой точностью.
  • Проверка на резьбу: Если на трубе есть нарезанная резьба, попробуйте накрутить стандартную муфту. Если муфта 1" садится плотно — перед вами труба Ду 25.

Для точного планирования логистики не забывайте учитывать вес стальной трубы, так как при больших диаметрах масса растет в геометрической прогрессии, что требует спецтехники для разгрузки.

Совместимость стальных труб ВГП с арматурой и фитингами

При закупке важно помнить правило: Ду трубы обязан совпадать с Ду арматуры. Если у вас труба Ду 25, то и кран должен быть Ду 25 (или 1 дюйм). Однако здесь есть нюанс с типом трубы. Если вы используете усиленную трубу с толстой стенкой, её внутренний просвет будет меньше номинала, что может создать повышенное гидравлическое сопротивление. В таких случаях иногда целесообразно использовать арматуру на один типоразмер больше через переходники.

В условиях климата Казахстана, особенно при монтаже наружных сетей, часто встает вопрос: выбрать оцинкованный прокат или черную трубу. На условный проход это не влияет, но влияет на долговечность резьбового соединения. Оцинкованная резьба служит в 3-4 раза дольше в условиях высокой влажности предгорий Алматы.

Итог: Что проверить перед оплатой счета

Перед тем как подтвердить заказ в ATLANT MARKET, пройдитесь по чеклисту:

  1. Совпадают ли единицы измерения в проекте и счете (мм или дюймы)?
  2. Указан ли в спецификации Ду (условный проход) или Дн (наружный диаметр)?
  3. Учтена ли серия трубы (легкая/обыкновенная) — это влияет на внутренний просвет и вес.

Если вы сомневаетесь в выборе, наши специалисты на складе в Алматы помогут произвести контрольный замер и подберут стальные трубы ВГП под ваши задачи, включая услуги по нарезке в размер и доставку на объект.

Почему трубу 3/4 дюйма называют «двадцаткой»?

Это связано с округлением метрического эквивалента. Условный проход такой трубы составляет 20 мм (Ду 20), хотя её наружный диаметр — 26,8 мм. «Двадцатка» — это профессиональный сленг монтажников, обозначающий номинальный внутренний размер.

Можно ли соединять трубы Ду 25 разных производителей?

Да, если обе трубы изготовлены по ГОСТ 3262-75. Наружный диаметр у них будет идентичным (33,5 мм), что гарантирует совместимость резьбы и фитингов. Разница может быть только в толщине стенки, что не мешает соединению.

Что означает маркировка DN на импортных кранах?

DN (Diamètre Nominal) — это прямой международный аналог нашего Ду (Условный проход). Цифра после DN всегда указывает на размер в миллиметрах. DN 25 — это наш Ду 25.
