Ограждение периметра контролируемой зоны аэропортов, взлетно-посадочных полос, радионавигационных постов и санитарных вертодромов в Казахстане подчиняется строгим регламентам авиационной безопасности. Ошибка при выборе технических параметров защитного контура приводит к отказу сертификационной комиссии Комитета гражданской авиации (КГА МТ РК) во вводе объекта в эксплуатацию или предписанию на полную замену километров забора. Традиционные деревянные или глухие ограждения на аэродромах запрещены международными нормами ICAO (Doc 8973) и правилами РК, поскольку они создают слепые зоны для оптико-электронных систем видеонаблюдения, искажают диаграммы направленности курсоглиссадных радиомаяков и формируют опасные вихревые потоки воздуха.

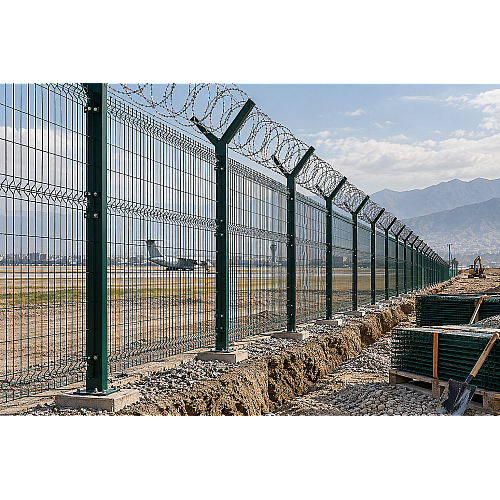

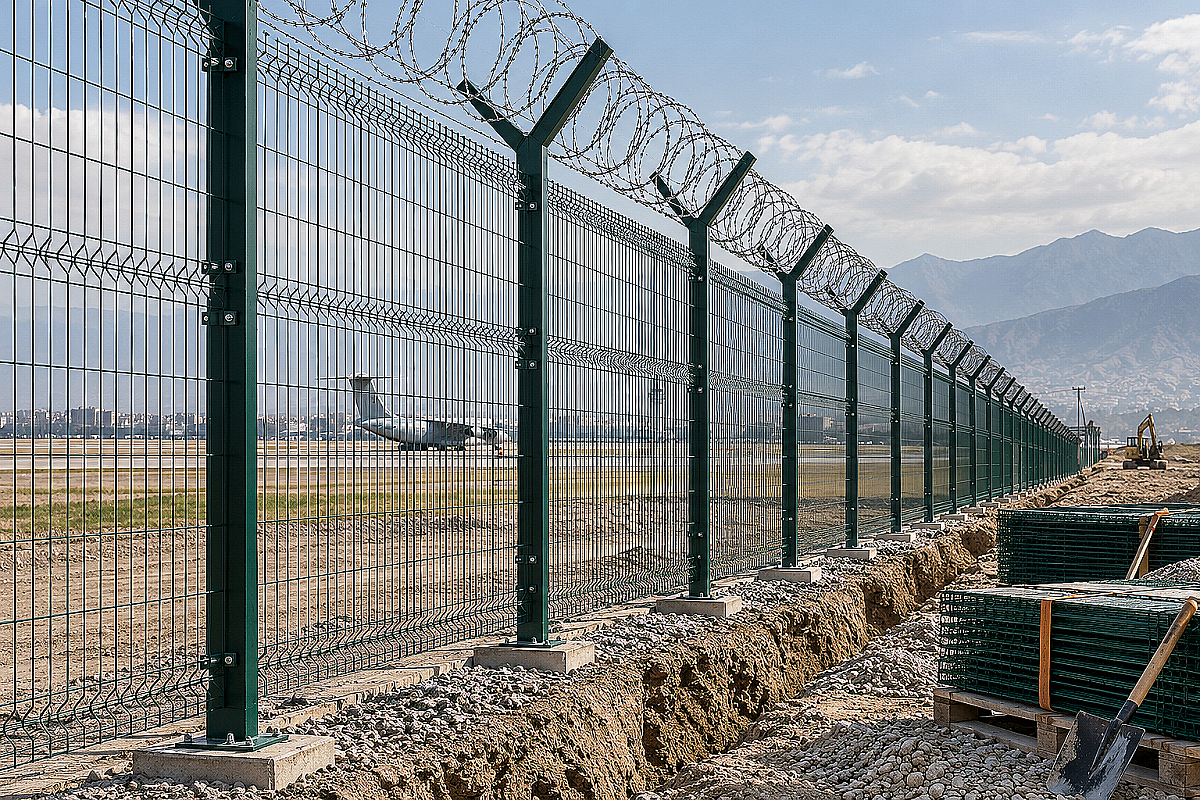

Секционные 3D панели из горячеоцинкованной стальной проволоки с полимерно-порошковым покрытием являются базовым стандартом защиты периметра воздушных гаваней Алматы, Астаны, Шымкента и региональных посадочных площадок. Прозрачность сетчатой структуры свыше 85% гарантирует круглосуточный оптический контроль прилегающей территории и идеальную интеграцию с радиолучевыми и трибоэлектрическими датчиками охраны периметра.
Нормативные требования КГА МТ РК и ИКАО к периметральным барьерам
К периметру аэродромов предъявляются повышенные требования по физической задержке нарушителя и предотвращению несанкционированного выхода диких и сельскохозяйственных животных на взлетно-посадочную полосу (ВПП). Согласно Нормам годности к эксплуатации аэродромов гражданской авиации Республики Казахстан, ограждение должно обладать монолитной жесткостью и исключать возможность преодоления без применения специального инструмента.
Для комплектации объектов первой и второй категории авиационной безопасности действуют обязательные проектные нормативы:
- Высота надземной части: минимальная высота полотна сетки составляет не менее 2,40–2,50 м. С учетом верхнего барьера безопасности общая высота рубежа достигает 2,90–3,20 м;
- Диаметр прутка: для исключения перекусывания ручным болторезом и обеспечения расчетной жесткости применяется оцинкованная проволока диаметром строго 5,0 мм (допускается 6,0 мм для нижних секций);
- Размер ячейки: стандартное полотно имеет ячейку 50х200 мм либо 50х100 мм. Для зон предполетного досмотра и критических секторов применяется антивандальная сетка с узким просветом 12,7х76,2 мм (формат 3D Securifor / 2D Super);
- Усиление V-образными ребрами: секция высотой от 2,4 м обязана иметь не менее 4–5 горизонтальных гибов жесткости, предотвращающих провисание и деформацию полотна при попытке силового отжима;
- Козырьковое заграждение: верх столба оборудуется Y-образными или V-образными наконечниками с протяжкой 3–6 рядов струн оцинкованной проволоки и спирального барьера безопасности (СББ «Егоза» диаметром 500–900 мм).
При комплектации узлов важно учитывать смежные регламенты защиты от проникновения, подробно описанные в материале о том, как обустраивается ограждение складов СВХ и таможенных зон 3D-панелями по нормам Республики Казахстан.
Аэродинамика аэродромов: расчет нагрузок от спутных струй и ветрового давления
Аэродромные комплексы расположены на открытых равнинных пространствах, где ветровые нагрузки достигают максимальных значений по климатическому районированию СН РК 2.01-01-2013. В предгорных районах Алматинской области дополнительным фактором риска выступают шквальные порывы горно-долинной циркуляции воздуха со скоростью до 28–34 м/с. Однако наиболее опасным фактором являются спутные струи от двигателей взлетающих и совершающих маневры тяжелых магистральных воздушных судов (Boeing 747, 777, Airbus A330, Ил-76).
Динамическое давление газов реактивного двигателя на удалении 50–100 метров от полосы создает точечную пульсирующую нагрузку на забор до 120–180 кгс/м². Если ограждение смонтировано на облегченных столбах малого сечения, конструкция испытывает знакопеременный циклический изгиб, приводящий к срезу болтовых метизов или выкрашиванию бетонного оголовка фундамента.
| Зона размещения ограждения | Сечение столба (мм) | Толщина стенки (мм) | Шаг опор (м) | Глубина бетонирования в Алматы (м) | Тип козырька и наполнение |
|---|---|---|---|---|---|
| Внешний периметр аэродрома (буферная зона) | 60х60 / 80х60 | 2,0–3,0 | 2,50 | 1,20–1,40 | Y-образный кронштейн, СББ Егоза 500 мм |
| Зона рулежных дорожек и стоянок ВС | 80х80 / 100х100 | 3,0–4,0 | 2,50 | 1,50 (ленточный ростверк) | Y-образный кронштейн, СББ Егоза 600 мм + ПЗП |
| Вертодромы и посадочные площадки санитарной авиации | 80х60 | 2,5–3,0 | 2,50 | 1,20–1,30 | L-образный кронштейн 45°, АКЛ в 3 нити |
| Периметр радионавигационных комплексов (РСП, КРМ) | 60х60 | 2,0–2,5 | 2,50 | 1,20 | Пластиковые/композитные крепежи, без колючей проволоки |
Для исключения парусности и усталостной деформации столбов критически важно правильно рассчитывать сечение профиля и шаг крепежных хомутов. Подробные формулы устойчивости к ветровым порывам приведены в статье про устойчивость 3D ограждений к ветровым нагрузкам в условиях Казахстана.
Противоподкопные барьеры и интеграция технических средств охраны
Попытка проникновения под полотном ограждения — наиболее частая уязвимость периметра. В степных и предгорных районах Казахстана бродячие собаки, лисы и барсуки способны вырыть нору под забором за несколько часов, создав лаз для посторонних лиц. Для предотвращения подкопа периметр аэродрома комплектуется подземным барьером безопасности двух типов:
- Заглубление стальной 3D панели: нижний край карты монтируется с погружением в грунт на глубину 300–500 мм в специально подготовленную траншею с последующей послойной трамбовкой щебнем и песчано-гравийной смесью;
- Монолитный железобетонный цоколь с армированием: устройство подземного противоподлазного ростверка глубиной 400–600 мм и шириной 150–200 мм. В тело бетона закладывается плоская сварная сетка или арматурный каркас, связанный с закладными элементами несущих столбов.
Сверху на Y-образные кронштейны монтируется спиральный барьер безопасности из армированной колючей ленты (АКЛ). О технологии его фиксации подробно рассказано в руководстве по монтажу козырькового заграждения на 3D панели со спиралями «Егоза».
Для исключения несанкционированного демонтажа секций весь крепеж выполняется на сквозных болтах из нержавеющей стали с антивандальными отрывными гайками (срывными гайками) или калеными скобами с винтами со шлицем типа «secret pin». Использование обычных кровельных саморезов на объектах гражданской авиации категорически запрещено нормами КГА.
Антикоррозийная защита в условиях аэродромных реагентов
Полотно забора вблизи ВПП и перронов подвергается агрессивному химическому воздействию противообледенительных жидкостей для воздушных судов (типа Type I, Type IV на основе пропиленгликоля) и противогололедных ацетатных реагентов (ацетат калия, формиат натрия). Обычная краска по черному металлу во влажном климате Алматы разрушается за один зимний сезон.
Защитный пирог качественной 3D панели для аэродромных комплексов включает три обязательных слоя:
- Горячее цинкование проволоки: плотность цинкового покрытия не менее 60–80 г/м² по ГОСТ 3282-74 или ГОСТ 9.307-89, наносимое до процесса точечной контактной сварки;
- Нанокерамическая конверсионная пассивация: слой микропленки, создающий химическую связь между цинком и внешним полимером;
- Полимерно-порошковое покрытие (ПП): толщина запеченного в термокамере слоя полиэфирной порошковой эмали составляет 80–120 мкм. Покрытие устойчиво к ультрафиолетовому выгоранию в высокогорье и не трескается при морозах до -45 °C.
Компания ATLANT MARKET обеспечивает поставку сертифицированных систем 3D ограждений со склада в Алматы с оперативной комплектацией объектов в Талдыкоргане, Каскелене и любых регионах Казахстана. Инженеры компании помогут скомплектовать полный периметральный комплект: от усиленных панелей высотой 2,43 м до распашных и откатных ворот аэродромного типа с электроприводами и противотаранными упорами.
Ворота, калитки и аварийные выезды для аэродромных служб
Периметр контролируемой зоны оборудуется технологическими воротами для аварийно-спасательных расчетов службы ПАСОП (пожарные расчеты), контрольно-пропускных пунктов (КПП) и выездов аэродромной спецтехники. Конструктивные требования к воротным группам:
- Ширина проезда: технологические ворота для пожарных машин и снегоуборочных шнекороторных комплексов должны иметь ширину в свету не менее 6,0–8,0 метров. Для пролетов свыше 6 метров применяются откатные консольные ворота на двух спаренных силовых балках;
- Заполнение створок: полотно ворот зашивается той же 3D панелью с прутком 5,0 мм, что и основной рубеж, обеспечивая единую плоскость для систем видеонаблюдения;
- Верхний защитный барьер: на верхний профиль рамы створок монтируются Y-кронштейны со спиральным барьером Егоза, исключающие возможность перелезания через створку;
- Замковые группы: калитки оборудуются электромагнитными замками с интеграцией в СКУД аэродрома и механическими накладками системы «антипаника» для беспрепятственной экстренной эвакуации персонала изнутри.
Частые ошибки при проектировании и монтаже периметра
Практика приемки периметральных ограждений инспекторами авиационного надзора выявляет типовые просчеты монтажных организаций:
- Использование прутка 3,5–4,0 мм: легкая сетка деформируется от спутной струи самолетов и легко продавливается массой крупного животного;
- Установка на фланцы без анкерного расчета: монтаж столбов высотой 2,5–3,0 м на тонкие стальные пластины с забивными анкерами приводит к срезу крепежа при штормовом ветре; допустимо только прямое бетонирование в грунт ниже глубины промерзания или монтаж на монолитный ростверк с закладными шпильками М16–М20;
- Отсутствие заземления полотна: накопление статического электричества от движения воздушных судов и грозовых разрядов требует объединения всех секций забора в общий контур заземления с сопротивлением не более 4–10 Ом;
- Нарушение геометрии при пересечении водоотводных каналов: арыки и дренажные коллекторы аэродрома в местах прохода ограждения должны перекрываться сварными решетками-гильзами с шагом прутка не более 100 мм. Дополнительные рекомендации по монтажу заглубленных элементов представлены в материале о том, как работает защита 3D панели ограждения от подкопа.
FAQ: Вопросы и ответы по 3D ограждениям для авиационных объектов
Какая минимальная высота 3D ограждения допускается для аэропортов в Казахстане?
Согласно нормам Комитета гражданской авиации МТ РК и стандартам ICAO, минимальная высота надземного полотна сетки составляет 2,4 метра. С учетом установки верхних Y-образных козырьков со спиральным барьером безопасности «Егоза» общая высота физического барьера должна быть не менее 2,9–3,0 метров.
Почему на аэродромах нельзя использовать глухой забор из профнастила или бетона?
Глухие заборы создают слепые зоны для камер безопасности, имеют колоссальную парусность и создают турбулентные воздушные завихрения, опасные для малой авиации и вертолетов. Кроме того, металлический профнастил экранирует и искажает радиосигналы аэродромных курсоглиссадных маяков и обзорных радиолокаторов.
Какой крепеж должен применяться для фиксации панелей на столбах в охраняемой зоне?
Применяются усиленные стальные хомуты и скобы с полимерным покрытием, зафиксированные сквозными болтами с антивандальными срывными гайками. После затяжки шестигранная головка гайки обламывается, оставляя гладкий конус, который невозможно открутить стандартным гаечным ключом.
Нужно ли заземлять металлический периметр аэродрома?
Да, согласно правилам устройства электроустановок (ПУЭ РК) и отраслевым аэродромным нормам, все металлические секции, столбы, ворота и козырьки объединяются в непрерывный контур заземления через гибкие медные или стальные перемычки с выводом на заземлители с интервалом не более 50 метров.
Что взять с собой к закупке
Для безошибочного закупа комплекта ограждения под объект гражданской или ведомственной авиации подготовьте спецификацию с ключевыми параметрами:
- Общая протяженность периметра с разбивкой на грунтовые участки и участки монолитного цоколя;
- Высота панелей (2,03 м / 2,43 м) с толщиной прутка строго 5,0 мм в горячем цинке с ПП-покрытием RAL 6005 (зеленый) или RAL 7016 (серый антрацит);
- Столбы профильные сечением от 60х60х2,0 мм до 80х80х3,0 мм с запасом длины под бетонирование на 1,0–1,5 м;
- Комплекты Y-образных или L-образных насадок под СББ Егоза из расчета 1 штука на каждый столб периметра;
- Спиральный барьер безопасности Егоза АКЛ диаметром 500–600 мм и оцинкованная направляющая струна диаметром 2,5–3,0 мм;
- Комплекты антивандального крепежа (хомуты, скобы, болты со срывными гайками) с расчетом по 4–5 точек фиксации на столб;
- Входные и въездные группы (распашные или откатные ворота от 4 до 8 метров, калитки с подготовкой под СКУД).
Специалисты базы металлопроката ATLANT MARKET в Алматы оперативно укомплектуют партию любого масштаба, организуют нарезку, сборку крепежных узлов и доставку автотранспортом по всем областям Казахстана.
