Отвод отработавших газов от резервных дизельных электростанций (ДГУ) мощностью от 50 до 1000 кВт сопряжен с воздействием температур до +450…+550 °C, вибрациями двигателя и пульсирующим давлением потока. Попытка смонтировать выхлопной тракт из тонкостенной вентиляционной жести или тонких электросварных гильз неизбежно приводит к прогару металла, разгерметизации швов и проникновению токсичных газов в подвалы и паркинги. Стальная водогазопроводная труба (ВГП) усиленной или обыкновенной серии по ГОСТ 3262-75 выступает базовым конструкционным материалом для газоходов благодаря монолитной стенке толщиной 3,2–5,0 мм, способной десятилетиями выдерживать термоциклические перегрузки.
В условиях Алматинской области задача осложняется 9–10-балльной сейсмической активностью и плотной застройкой. Выхлопная магистраль обязана сохранять герметичность при сейсмических подвижках несущих стен здания и не передавать вибрацию работающего дизеля на капитальные конструкции.
Расчет диаметра газохода и допустимого противодавления выхлопа
Главный технический параметр при проектировании трассы ДГУ — аэродинамическое сопротивление (противодавление), создаваемое трубой, глушителем и отводами. Производители дизельных двигателей (Cummins, Perkins, Doosan, Baudouin) жестко ограничивают максимальное противодавление на уровне 5–10 кПа (500–1020 мм вод. ст.). Превышение этого порога снижает мощность электростанции на 15–30%, провоцирует перегрев выхлопных клапанов и закоксовывание форсунок.
Диаметр выхлопной трубы ВГП рассчитывается исходя из объемного расхода отработавших газов при рабочей температуре и их допустимой скорости, которая не должна превышать 25–40 м/с для снижения аэродинамического шума. При длине трассы более 10 метров или наличии более двух отводов 90° диаметр газохода обязательно увеличивают на один-два типоразмера по сравнению с выходным фланцем турбокомпрессора.
| Электрическая мощность ДГУ, кВт | Объемный расход газов, м³/мин (+500 °C) | Диаметр выхлопного патрубка двигателя, мм | Рекомендуемый размер трубы ВГП (длина до 10 м) | Размер трубы ВГП при длине трассы 10–30 м |
|---|---|---|---|---|
| 50–100 | 12–25 | Ду 65–80 | Ду 80 (88,5х4,0 мм) | Ду 100 (114,0х4,5 мм) |
| 150–250 | 35–60 | Ду 100 | Ду 100 (114,0х4,5 мм) | Ду 125 (140,0х4,5 мм) |
| 300–500 | 75–120 | Ду 125–150 | Ду 150 (165,0х4,5 мм) | Ду 200 (219,0х6,0 мм) |
| 600–1000 | 150–240 | Ду 200 | Ду 200 (219,0х6,0 мм) | Ду 250 (273,0х7,0 мм) |
Для минимизации местных сопротивлений на поворотах запрещается врезка прямоугольных углов. Изменение направления выхлопного тракта выполняется крутоизогнутыми отводами с радиусом гиба не менее 1,5–2,0 диаметра трубы, которые вы можете заказать на складе ATLANT MARKET с заводской сертификацией металлопроката.
Виброразвязка, температурная компенсация и сбор конденсата
Жесткое соединение стального газохода непосредственно с выпускным коллектором двигателя категорически запрещено. Дизельный двигатель при пуске и переменных нагрузках совершает циклические амплитудные колебания на виброопорах. Первым элементом выхлопной системы сразу за турбиной монтируется гибкий сильфонный виброкомпенсатор из жаропрочной нержавеющей стали, предотвращающий передачу вибрации на трубу ВГП.
Второй критический фактор — линейное удлинение стали при нагреве до +500 °C. Каждый погонный метр стальной трубы при таком температурном перепаде удлиняется на 6,0–6,5 мм. Для вертикальных и горизонтальных участков трассы длиной свыше 5 метров обязательна установка осевых сильфонных компенсаторов или организация П-образных демпфирующих петель с использованием сильфонных компенсаторов для инженерных сетей.
- Уклон и конденсатоотвод: горизонтальные участки газохода монтируются с уклоном не менее 1–2% в сторону движения газов либо обратно к низшей точке, где приваривается сливной патрубок Ду 15–20 с краном для удаления водо-сажевого конденсата, образующегося при пуске непрогретого дизеля.
- Защита от осадков: вертикальный оголовок трубы, выведенный на кровлю или фасад, оснащается косым срезом под углом 45° с защитной сеткой от птиц либо гравитационным самооткрывающимся клапаном-хлопушкой.
- Теплоизоляция газохода: вся трасса внутри помещений покрывается слоем базальтовой огнезащитной изоляции толщиной 50–100 мм в оцинкованном кожухе, что предотвращает нагрев генераторной выше +40 °C и защищает персонал от термических ожогов.
Особенности прохода перекрытий и фасадов в сейсмоактивных районах
При выводе выхлопной трубы через железобетонные перекрытия, наружные стены или кровельный пирог в Алматы действуют повышенные требования сейсмической безопасности по СН РК 2.03-30-2017. Запрещается бетонировать газоход напрямую в строительные конструкции. Жесткое защемление горячей трубы приведет к ее срезу или разрушению монолита при первых колебаниях почвы.

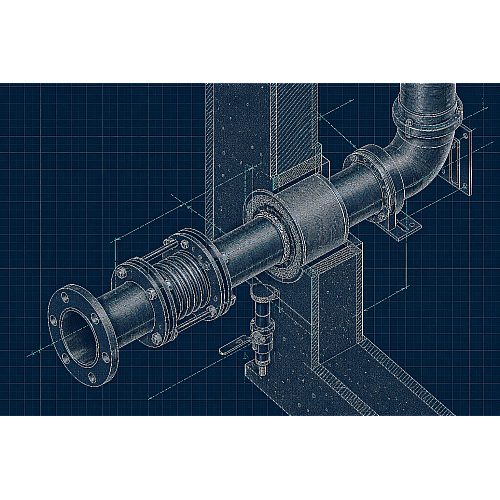

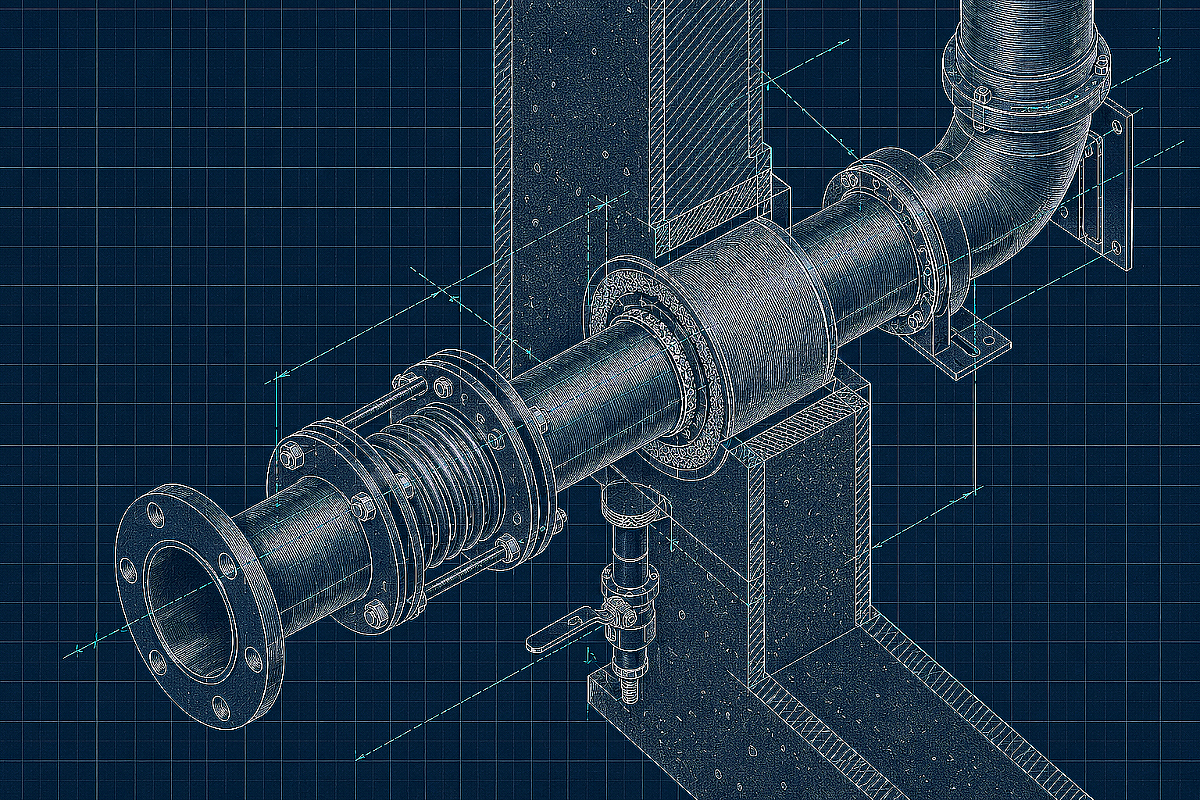

Проход выполняется исключительно через стальные защитные гильзы большего диаметра с использованием специализированных гильз из стальных труб для прохода стен. Кольцевой зазор между трубой ВГП и гильзой составляет не менее 30–50 мм и плотно заполняется негорючим базальтовым шнуром и термостойким силиконовым герметиком, выдерживающим температуру до +600 °C.
Крепление вертикального ствола по фасаду здания осуществляется на скользящих направляющих хомутах с термостойкими прокладками, позволяющими трубе свободно удлиняться по вертикали. Неподвижная силовая опора устанавливается только в одной точке — обычно в основании вертикального стояка на уровне фундаментной плиты или цоколя.
Типичные ошибки монтажа выхлопных магистралей ДГУ
- Заужение сечения на глушителе: монтаж промышленного глушителя с меньшим условным проходом, чем магистральная труба, что создает локальное гидродинамическое сопротивление и глушит двигатель под нагрузкой.
- Отсутствие конденсатосборника: стекание кислотного конденсата обратно в турбину генератора во время стоянки агрегата, вызывающее коррозию лопаток и заклинивание ротора.
- Жесткое крепление к потолку: использование стандартных жестких сантехнических шпилек без пружинных виброподвесов, что приводит к передаче низкочастотного гула генератора на несущие перекрытия жилого или офисного здания.
- Объединение выхлопов нескольких ДГУ в одну трубу: при работе одного генератора выхлопные газы попадают в неработающий соседний агрегат через общий коллектор, разрушая его фильтры и цилиндро-поршневую группу. Для каждой ДГУ монтируется отдельный независимый газоход.
Часто задаваемые вопросы
Почему для выхлопа генератора лучше использовать трубу ВГП, а не обычную электросварную?
Труба ВГП по ГОСТ 3262-75 имеет увеличенную толщину стенки (для Ду 80–100 толщина составляет 4,0–4,5 мм против 2,5–3,0 мм у рядовой электросварной трубы) и усиленный сварной шов, прошедший гидравлические испытания. В условиях постоянных температурных ударов до +550 °C и вибраций тонкая стенка быстро прогорает от окалины, в то время как труба ВГП сохраняет конструкционную прочность десятилетиями.
На какую высоту необходимо выводить выхлопную трубу ДГУ по нормам в Алматы?
Согласно экологическим и санитарным нормам Республики Казахстан, устье выхлопной трубы должно располагаться выше конька кровли самого высокого близлежащего здания в радиусе 15 метров минимум на 1,5–2,0 метра, а также находиться на удалении не менее 6 метров от воздухозаборных решеток приточной вентиляции и открывающихся окон.
Нужно ли красить стальную трубу ВГП под слоем базальтовой теплоизоляции?
Да, внешнюю поверхность трубы перед монтажом утеплителя обязательно очищают от окалины и покрывают кремнийорганической термостойкой эмалью (типа КО-8101 или КО-811), рассчитанной на температуры до +600 °C. Это защищает металл от коррозии под изоляцией при образовании точки росы в периоды простоя электростанции.
Что взять с собой к закупке
Для безошибочной комплектации трассы газохода ДГУ подготовьте технический паспорт генераторной установки с точными данными по расходу газов и допустимому противодавлению. В спецификацию заказа закладываются стальные трубы ВГП по ГОСТ 3262-75 необходимого Ду, крутоизогнутые приварные отводы с увеличенным радиусом гиба, сильфонные виброкомпенсаторы, приварные фланцы, конденсатоотводчики и пружинные виброизолирующие подвесы.
