Перекрытие безопорных пролетов шириной 18, 24 или 30 метров в каркасном строительстве Казахстана ставит перед проектировщиками и снабженцами дилемму: использовать массивные решетчатые фермы из профильных труб либо рамные конструкции из сплошностенчатого проката. Фермы требуют сотен погонных метров сварочных швов в узлах и сложной антикоррозийной обработки, а применение цельного горячекатаного проката постоянного профиля резко утяжеляет кровлю. Рамы переменного сечения из стального двутавра сочетают жесткость сплошной балки с минимальной материалоемкостью, позволяя экономить до 70–90 кг стали на каждой полураме.
Принцип работы балки переменного сечения: почему постоянный профиль невыгоден
В двухшарнирной или жестко защемленной портальной раме ангара внутренние силовые факторы распределяются неравномерно. Максимальный изгибающий момент концентрируется в карнизном узле (месте сопряжения колонны с ригелем), тогда как в коньке и у основания колонны изгибающие усилия падают практически до нуля. Если перекрывать 24-метровый пролет стандартной балкой по ГОСТ 57837-2017 с постоянной высотой стенки 500–600 мм, то более 60% длины ригеля будут работать с недогрузом в 2–3 раза.
Балка переменного сечения повторяет очертания расчетной эпюры моментов: высота ее стенки максимальна в карнизе (например, 700–850 мм) и плавно уменьшается к коньковому узлу (до 300–350 мм). В результате металл сосредоточен строго там, где действуют растягивающие и сжимающие напряжения от массы кровли, снегового покрова и сейсмических колебаний почвы. Это снижает собственный вес покрытия, что критично для 9–10-балльных сейсмических зон Алматинской области, где инерционные силы пропорциональны массе вышележащих конструкций.
Технология раскроя и сварки двутавра: от косого реза до контроля швов
Изготовление ригелей переменного профиля выполняется двумя основными методами: классической сваркой из трех отдельных листовых полос (стенка и две полки) либо технологичным раскроем горячекатаного двутавра. Второй способ наиболее популярен на заводах металлоконструкций в Алматы, так как сохраняет заводские прокатные полки и исключает необходимость двусторонней приварки поясных листов по всей длине.
- Косой продольный раскрой стенки: горячекатаный двутавр серии Б или Ш укладывается на стол термической резки (ЧПУ-плазморез или автоген), где стенка разрезается по диагонали с заданным углом уклона.
- Разворот и стыковка половин: одна из полученных Т-образных заготовок с наклонной стенкой разворачивается на 180 градусов и пристыковывается широкой частью к широкой, а узкой — к узкой.
- Сварка стыкового шва стенки: продольный стык проваривается автоматической сваркой под флюсом с полным проплавлением и формированием равнопрочного шва.
- Вварка трапециевидной листовой вставки: при необходимости получения еще большей высоты в карнизе между двумя Т-образными профилями вваривается клин из листовой стали толщиной, равной стенке исходного двутавра.
Качество продольного сварного шва стенки контролируется методами ультразвуковой дефектоскопии (УЗК) по ГОСТ 14782-86, так как в зоне переменной высоты действуют значительные касательные напряжения при поперечном сдвиге.
Марки стали для рам переменного сечения: Ст3сп5 против 09Г2С в сейсмозоне Алматы
Выбор марки стали определяет предел текучести металла и надежность фланцевых соединений при отрицательных температурах. В условиях резко континентального климата Казахстана строительные нормы СН РК 2.03-30-2017 и СП РК 5.04-107-2019 накладывают жесткие ограничения на использование рядовых углеродистых сталей.
Низколегированная конструкционная сталь 09Г2С категории 12 с пределом текучести 345–355 МПа является основным материалом для рам переменного сечения. Кремнемарганцевый состав обеспечивает высокую ударную вязкость KCU при температурах до -40°C, что предотвращает хрупкое разрушение сварных стыков зимой. Углеродистая сталь Ст3сп5 допускается к применению только для неотапливаемых складов малой этажности с пролетами до 15 метров при отсутствии динамических и крановых воздействий.
| Параметр сравнения | Рама из двутавра постоянного сечения | Рама из двутавра переменного сечения | Решетчатая ферма из профильной трубы |
|---|---|---|---|
| Расход стали на каркас (пролет 24 м) | 100% (базовый, 48–56 кг/м²) | 75–80% (36–42 кг/м²) | 70–75% (34–38 кг/м²) |
| Трудоемкость заводского изготовления | Минимальная (нарезка в размер) | Средняя (раскрой и сварка стенки) | Высокая (десятки фасонных узлов) |
| Антикоррозийная обработка и огнезащита | Простая (минимальная площадь поверхности) | Простая (гладкие открытые плоскости) | Сложная (множество труднодоступных углов) |
| Строительная высота в коньке | Большая (500–700 мм) | Компактная (250–350 мм) | Очень большая (1800–2400 мм) |
| Сейсмостойкость узлов в Алматы | Высокая при жестких узлах | Максимальная (эластичность при деформациях) | Средняя (риск вырыва тонких стенок труб) |
Узлы сопряжения: карнизные и коньковые фланцевые соединения
Надежность рамной системы переменного сечения зависит от правильного конструирования монтажных стыков. Сварка балок непосредственно на высоте исключается из-за сложности контроля швов и ветровых нагрузок, поэтому монтаж ведется на жестких фланцевых узлах с использованием высокопрочных болтов класса прочности 8.8 или 10.9 по ГОСТ Р 52644-2006.

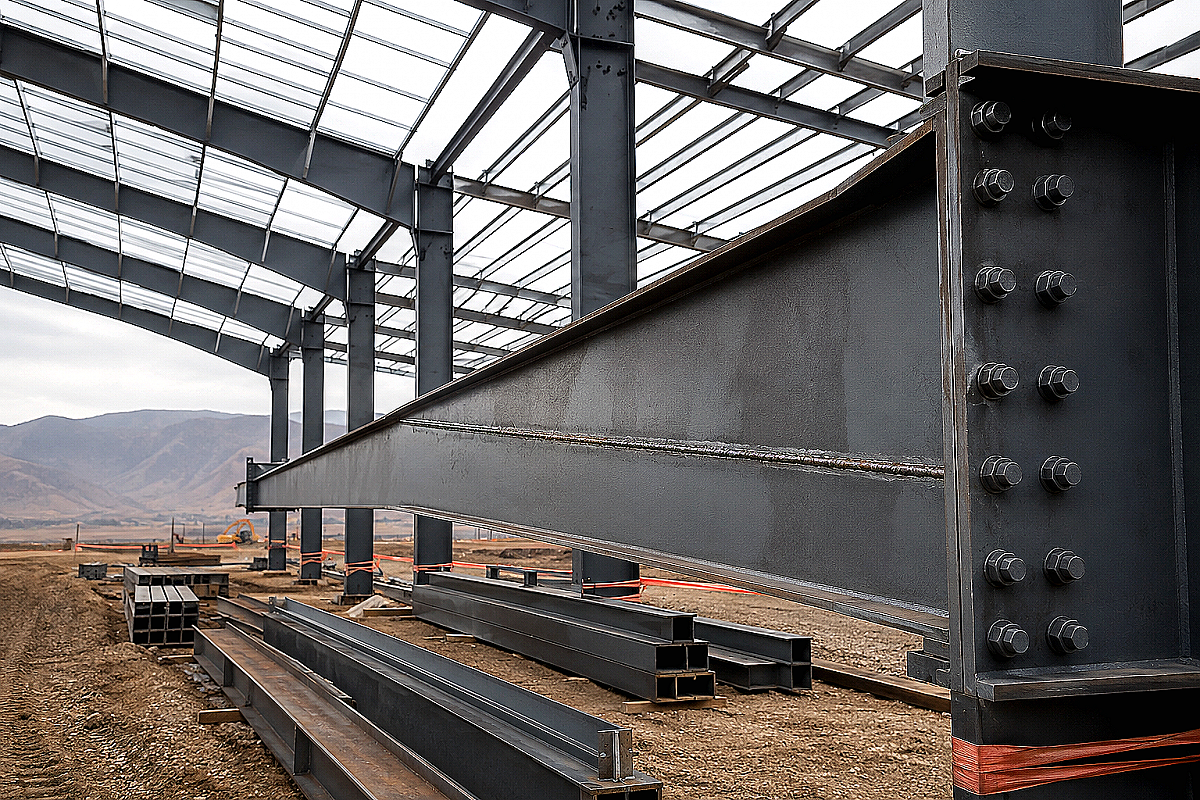

Карнизный узел воспринимает пиковый изгибающий момент. Для исключения деформации полки ригеля и колонны торец переменной балки снабжается фланцем толщиной 25–40 мм из стали 09Г2С с обязательной фрезеровкой контактной поверхности. Внутрь профиля в створе с поясами ввариваются поперечные ребра жесткости, предотвращающие потерю устойчивости стенки от сосредоточенных сжимающих усилий. В коньковом узле, где изгибающий момент минимален, применяются фланцы меньшей толщины (16–20 мм), а монтаж выполняется по правилам стыковки двутавровых балок по длине.
При совмещении балок покрытия с вертикальными несущими стойками каркаса инженеры также используют колонные двутавры серии К, что позволяет создавать неразрезные рамы с максимальной пространственной устойчивостью.
Частые ошибки при проектировании и закупке металлопроката
Нарушение технологии раскроя и пренебрежение нормами сортамента приводят к деформациям конструкций еще на этапе подъема балок автокраном. Практика поставок компании АТЛАНТ МАРКЕТ на объекты Алматы, Каскелена и Талдыкоргана позволяет выделить пять главных ошибок снабженцев и подрядчиков:
- Использование тонкостенного балочного проката под роспуск: попытка распустить легкий двутавр с толщиной стенки менее 5–6 мм приводит к термическому короблению («грибовидности» полок и волнообразованию стенки), которое невозможно выправить без нагрева газом.
- Отсутствие проверки стали на сплошность (УЗК): при вварке дополнительных клиньев листовой прокат без проверки на внутренние расслоения может расслоиться под растягивающими напряжениями фланца.
- Игнорирование потери местной устойчивости: в зоне максимальной высоты стенки балки переменного сечения гибкость стенки резко возрастает. Если шаг поперечных ребер жесткости превышает 1,5–2 высоты стенки, металл выпучивается при пиковой снеговой нагрузке.
- Сварка продольного стыка без выводных планок: обрыв сварочной дуги на кромке балки создает незаваренные кратеры и микротрещины, служащие концентраторами усталостных напряжений.
- Закупка болтов без контролируемого натяжения: затяжка высокопрочных фланцевых болтов обычным ключом без динамометра приводит к раскрытию стыка под нагрузкой и перекосу геометрии кровли.
Часто задаваемые вопросы о балках переменного сечения
На сколько процентов балка переменного сечения легче стандартного двутавра?
В зависимости от ширины пролета (от 18 до 36 метров) и шага рам экономия металлоемкости ригеля составляет от 18% до 25% по сравнению с балкой постоянного сечения аналогичной несущей способности.
Какой двутавр лучше брать в качестве заготовки под продольный роспуск?
Оптимально подходят горячекатаные широкополочные двутавры серии Ш (например, 30Ш1, 35Ш1, 40Ш1) или нормальные двутавры серии Б (35Б1, 40Б1, 50Б1) из стали 09Г2С по ГОСТ 57837-2017 с толщиной стенки от 6 до 12 мм.
Можно ли использовать балки переменного сечения для зданий с подвесными кран-балками?
Да, однако в местах крепления подвесных путей или опирания опорных кранов балка усиливается дополнительными вертикальными ребрами жесткости, а расчет сечения выполняется с учетом коэффициента динамичности от перемещения груза.
Что взять с собой к закупке двутавра для рам переменного сечения
Чтобы закупка металлопроката под роспуск и сварку балок переменного сечения прошла без сбоев, подготовьте следующие документы и параметры:
- Спецификация КМД: точный перечень профилей по ГОСТ 57837-2017 с указанием мерности хлыстов (стандартно 12 метров) для минимизации делового отхода при раскрое.
- Требования к марке стали: сертификаты завода-изготовителя с обязательным подтверждением ударной вязкости KCU при отрицательных температурах (сталь 09Г2С категории 12).
- Сопутствующий металлопрокат: толстолистовая сталь для фланцев (толщина 20–40 мм), полоса для ребер жесткости и высокопрочные метизы класса 8.8 / 10.9 с гайками и шайбами.
На складах ATLANT MARKET в Алматы всегда в наличии сертифицированный горячекатаный двутавр всех востребованных типоразмеров, листовой прокат и фасонный металл с возможностью нарезки в размер и быстрой доставки длинномерами на строительные площадки Алматинской области и регионов Казахстана.
