Ошибки при подборе металлопроката для вертикальных колонн в каркасном строительстве нередко вскрываются при попытке опереть балки перекрытий или при первых серьезных ветровых и динамических нагрузках. Использование стандартных балочных профилей (серия Б) или узкополочных балок в качестве сжатых стоек приводит к потере устойчивости конструкции из плоскости изгиба. Из-за существенной разницы между моментами инерции по главной и второстепенной осям балочный профиль сминается при нагрузках, значительно меньших расчетного предела текучести стали.
Колонный горячекатаный двутавр (серия К) разработан специально для работы в условиях высоких осевых нагрузок сжатия и изгибающих моментов в двух плоскостях. Профиль имеет пропорции поперечного сечения, где ширина полки практически равна высоте балки. Для снабженцев и инженеров строительных проектов в Казахстане правильный расчет колонного двутавра по ГОСТ 57837-2017 позволяет сократить общую металлоемкость каркаса без риска потери геометрической неизменяемости здания.
Геометрия и физика колонного двутавра: почему серия К незаменима для вертикальных опор
Главное конструктивное отличие колонного двутавра от балочного (Б) и широкополочного (Ш) заключается в соотношении геометрических размеров. У балочных профилей отношение высоты стенки к ширине полки составляет от 1:0,3 до 1:0,5, что делает их жесткими исключительно в вертикальной плоскости. У колонных профилей серии К отношение высоты к ширине полки близко к единице (h/b ≈ 0,95–1,05), а толщина полок и стенки существенно увеличена.
При сжатии прямолинейного стержня решающим фактором несущей способности выступает гибкость λ = l_ef / i, где l_ef — расчетная длина стойки с учетом граничных условий закрепления, а i — радиус инерции сечения. Поскольку радиус инерции относительно малой оси Y у серии К в 1,8–2,4 раза выше, чем у балочных профилей аналогичной массы, коэффициент продольного изгиба φ возрастает на 30–45%. Несущая способность центрально-сжатой колонны рассчитывается по базовой формуле нормативных требований: N ≤ φ · A · R_y · γ_c, где A — площадь поперечного сечения, R_y — расчетное сопротивление стали, а γ_c — коэффициент условий работы.
| Обозначение профиля (ГОСТ 57837-2017) | Высота h, мм | Ширина полки b, мм | Толщина стенки s, мм | Толщина полки t, мм | Масса 1 м, кг | Радиус инерции i_x, см | Радиус инерции i_y, см |
|---|---|---|---|---|---|---|---|
| 20К1 | 195 | 200 | 6,5 | 10,0 | 41,4 | 8,43 | 5,01 |
| 20К2 | 200 | 200 | 8,0 | 12,0 | 49,9 | 8,62 | 5,06 |
| 25К1 | 244 | 250 | 8,0 | 12,0 | 62,6 | 10,64 | 6,29 |
| 25К2 | 250 | 250 | 10,0 | 14,5 | 74,4 | 10,87 | 6,34 |
| 30К1 | 294 | 300 | 9,0 | 14,0 | 84,8 | 12,85 | 7,56 |
| 30К2 | 300 | 300 | 11,0 | 16,5 | 101,6 | 13,08 | 7,62 |
| 35К1 | 343 | 350 | 10,5 | 16,0 | 113,3 | 15,00 | 8,83 |
| 40К1 | 393 | 400 | 11,5 | 18,0 | 144,9 | 17,21 | 10,12 |
Для сравнения: балочный двутавр 30Б1 при высоте 296 мм имеет ширину полки всего 140 мм и радиус инерции i_y = 3,08 см. При высоте этажа 4,5 метра гибкость стойки из 30Б1 по оси Y превысит 145 единиц, что снижает допустимую нагрузку втрое из-за риска мгновенной потери устойчивости. Колонный профиль 30К1 при той же высоте имеет гибкость λ_y = 59,5, сохраняя высокую несущую способность при минимальной материалоемкости.
Конструирование базы и башмака колонны: распределение опорных напряжений на фундамент
База колонны (башмак) передает сосредоточенное усилие N и изгибающий момент M со стального стержня на монолитный железобетонный фундамент. Прочность бетона на смятие (B15–B30) в 10–15 раз ниже прочности стали, поэтому площадь опорной стальной плиты должна многократно превышать площадь сечения самого двутавра. Для монтажа фундамента применяются качественные анкерные элементы, подробно рассмотренные в руководстве по выбору стального круга для фундаментных болтов по ГОСТ 24379.1.

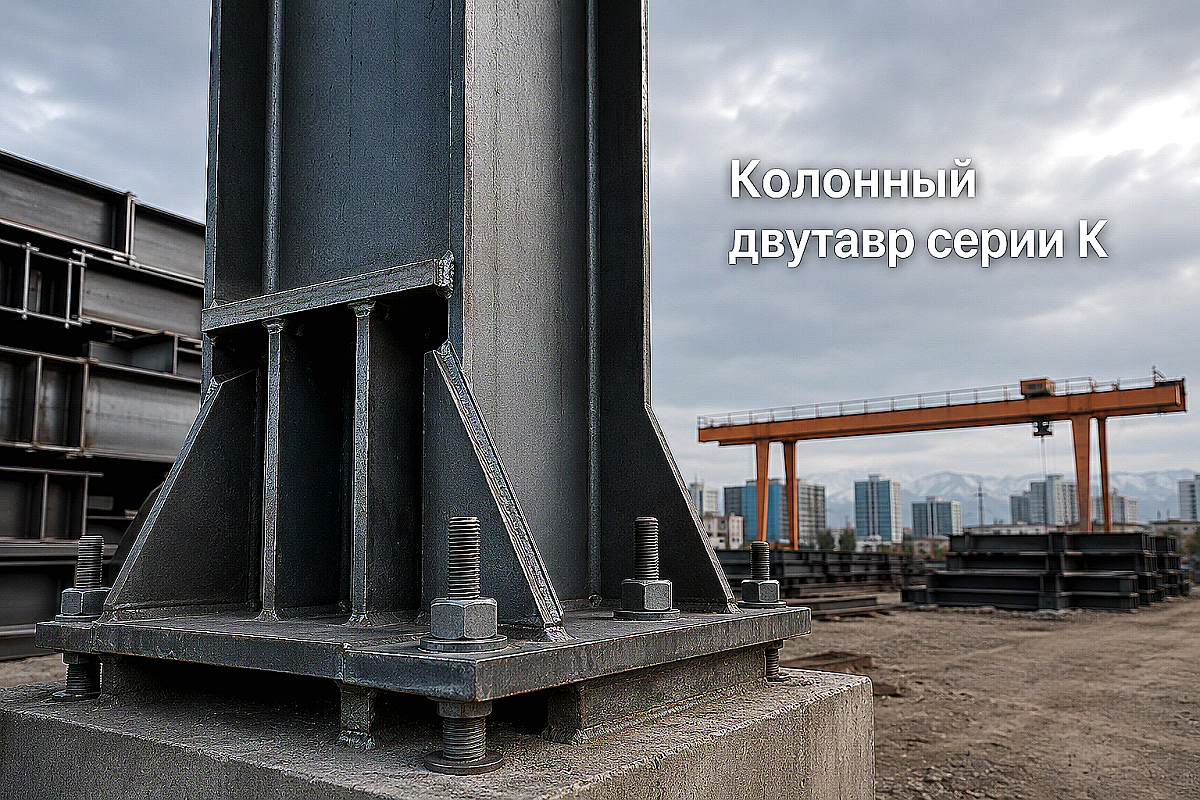

Конструкция башмака колонны из двутавра серии К включает три ключевых элемента:
- Опорная стальная плита: толщина плиты назначается в диапазоне от 20 до 50 мм в зависимости от величины отпора бетона на консольных участках и участках, опертых на четыре канта между полками и траверсами.
- Траверсы из листовой стали или швеллера: высотой от 250 до 600 мм, привариваемые к полкам двутавра для распределения усилия по длине плиты и уменьшения ее расчетного пролета на изгиб.
- Анкерные болты и упорные шайбы: диаметром от М24 до М48 из низколегированной стали, воспринимающие растягивающие усилия при действии ветрового или сейсмического опрокидывающего момента.
При жестком сопряжении колонны с фундаментом траверсы связываются ребрами жесткости, а анкерные болты затягиваются с контролируемым моментом. Под опорную плиту предусматривается подливка мелкозернистым безусадочным бетонным раствором класса не ниже В25 толщиной 50 мм, компенсирующая неровности поверхности фундамента.
Сейсмостойкость по СН РК 2.03-30-2017: выбор марки стали Ст3сп vs 09Г2С
Для строительных площадок города Алматы и Алматинской области, где расчетная сейсмичность составляет 9–10 баллов по СН РК 2.03-30-2017, требования к металлопрокату существенно жестче общестроительных норм. При подземных толчках колонны воспринимают знакопеременные динамические нагрузки, срезающие усилия и крутящие моменты. В этих условиях надежность каркаса детально описана в материале о применении двутавра в сейсмостойком строительстве.
Выбор марки стали между рядовой углеродистой Ст3сп5 и низколегированной 09Г2С категории 5/6 определяет пластическую работу каркаса в критический момент:
- Предел текучести и хладноломкость: сталь 09Г2С по ГОСТ 19281-2014 имеет предел текучести 345 МПа против 245 МПа у Ст3сп, что позволяет снизить толщину полок колонны на 20–25%. При этом сталь 09Г2С сохраняет ударную вязкость KCU не менее 34 Дж/см² при температуре минус 40 °C.
- Пластичность и отношение временного сопротивления к пределу текучести: по сейсмическим нормам РК коэффициент отношения R_u / R_y для колонной стали обязан составлять не менее 1,20 при относительном удлинении δ₅ не менее 20%. Это исключает внезапное хрупкое разрушение металла при предельных деформациях.
- Свариваемость узлов: низколегированная сталь 09Г2С не склонна к образованию закалочных структур и холодных трещин при монтажной сварке без предварительного подогрева при температурах до минус 10 °C. Преимущества проката из этой стали подробно раскрыты в обзоре двутавровой балки из стали 09Г2С.
Сопряжение ригелей перекрытий с колоннами серии К выполняется через рамные узлы на фланцах с преднапряженными высокопрочными болтами класса 8.8 или 10.9 либо сварным способом. Технические особенности монтажных соединений разобраны в статье про способы соединения двутавровых балок на сварке и болтах.
Чеклист входного контроля и правила закупки двутавра серии К в Алматы
При приемке партии колонного двутавра на складе или строительной площадке снабженцу необходимо проверить соответствие геометрических параметров предельным отклонениям по ГОСТ 57837-2017:
- Проверка толщины полок и стенки микрометром: минусовой допуск по толщине полки не должен превышать 0,7–1,2 мм в зависимости от типоразмера. Заниженная толщина полки снижает момент инерции I_y пропорционально третьей степени.
- Контроль перекоса и кривизны полок: отклонение полок от перпендикулярности к стенке (перекос) не должно превышать 1,5% от ширины полки b, но не более 4 мм.
- Ультразвуковой контроль (УЗК) толстостенного проката: для полок толщиной более 20 мм обязательно наличие заводского сертификата с отметкой об отсутствии внутренних расслоев и флокенов по ГОСТ 22727-88 (класс сплошности 1 или 2). Это критично для предотвращения слоистого разрушения при передаче растягивающих усилий поперек толщины проката.
- Заводская маркировка и сертификат: сверка номера плавки на торцах балок с данными в паспорте качества предприятия-изготовителя с указанием категории ударной вязкости и химического эквивалента углерода C_экв ≤ 0,43%.
Металлобаза ATLANT MARKET осуществляет поставки сертифицированного колонного двутавра серии К по ГОСТ 57837-2017 и СТО АСЧМ 20-93 напрямую с металлургических комбинатов. На основном складе в Алматы организована механизированная резка проката ленточнопильными станками в проектный размер, что исключает температурный перегрев кромок. Отгрузка осуществляется пачками и поштучно с оперативной доставкой собственным длинномерным автотранспортом по городу Алматы, а также на объекты в Каскелене, Талдыкоргане и по всем регионам Казахстана.
Вопросы и ответы по выбору и монтажу колонных двутавров
Можно ли заменить колонный двутавр 20К1 на широкополочный двутавр 20Ш1 в проекте?
Прямая замена без пересчета недопустима. Двутавр 20Ш1 имеет меньшую ширину полки (150 мм против 200 мм у 20К1) и меньший радиус инерции i_y (3,65 см против 5,01 см). При сжатии стойка из 20Ш1 потеряет устойчивость при нагрузке на 35–40% ниже, чем 20К1 аналогичной высоты.
Почему для колонн многоэтажных зданий выбирают двутавр серии К, а не квадратную трубу?
Квадратная замкнутая труба эффективна при центральном сжатии, но при толщине стенки свыше 10–12 мм ее стоимость резко возрастает. Кроме того, колонный двутавр серии К открыт для двусторонней антикоррозийной обработки, упрощает врезку рамных узлов ригелей без установки внутренних диафрагм и обеспечивает легкий доступ для ультразвукового контроля сварных швов.
Какая толщина опорной плиты базы колонны считается минимальной для колонн серии 30К–40К?
Для колонн типоразмеров 30К и 40К минимальная расчетная толщина базовой плиты обычно составляет от 30 до 45 мм из стали 09Г2С. Точная толщина определяется расчетом изгибающего момента на консольных участках плиты между ребрами траверсы под давлением реактивного отпора фундамента.
Что взять с собой к закупке колонного двутавра
Для безошибочного оформления заказа и прохождения входного контроля технадзором подготовьте спецификацию с указанием точной марки стали (09Г2С категории 5 по ГОСТ 19281-2014), согласованную монтажную схему раскроя по 12 или 24 метра, а также чертеж баз колонн с привязкой анкерных отверстий. Комплектация проката на складе компании АТЛАНТ МАРКЕТ в Алматы гарантирует соответствие геометрии сортаменту ГОСТ 57837-2017 и полное документальное сопровождение каждой партии металлопроката.
