При проектировании тяжелонагруженных межэтажных перекрытий, фундаментных ростверков на буронабивных сваях или рамных каркасов в Алматинской области инженеры часто сталкиваются с дефицитом поперечной жесткости стандартных балочных профилей. Обычный нормальный двутавр отлично сопротивляется чистому изгибу в вертикальной плоскости, однако при возникновении крутящих моментов, неравномерного давления плит или боковых сейсмических воздействий его тонкая стенка подвергается риску потери общей устойчивости из плоскости изгиба. Попытка компенсировать эту уязвимость монтажом десятков дополнительных поперечных ребер жесткости и распорок резко увеличивает трудоемкость сварочных работ и перегружает несущие конструкции.

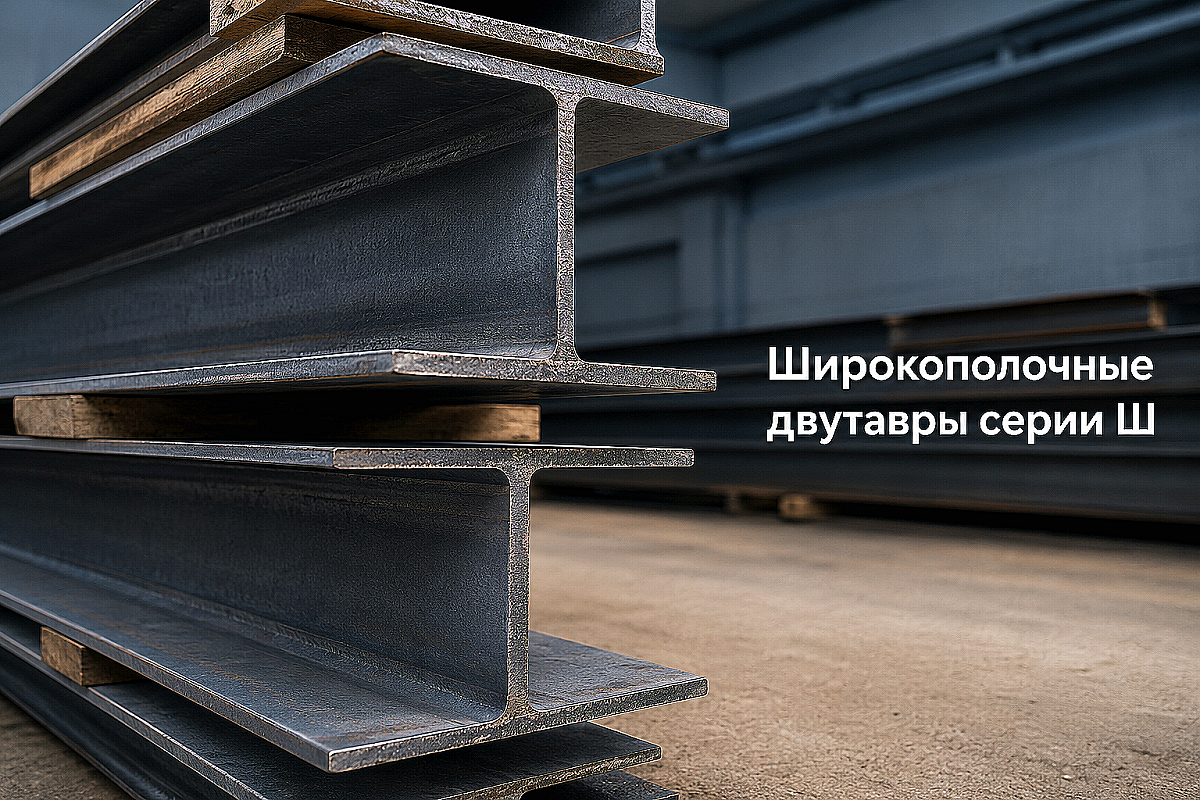

Широкополочный стальной двутавр (серия Ш) по ГОСТ 57837-2017 и ГОСТ 26020-83 конструктивно снимает эту проблему за счет развитой ширины полок, которая составляет от 0,6 до 0,85 от общей высоты профиля. Такое поперечное сечение обеспечивает высокий момент инерции относительно малой оси Y-Y, гарантируя устойчивость балки к боковому выпучиванию без необходимости непрерывного раскрепления второстепенными прогонами.
Геометрия и физика профиля: ключевые отличия серии Ш от серий Б и К
Главное отличие широкополочной балки кроется в соотношении ширины полки b к высоте профиля h. В сравнении с базовым сортаментом балок серий Б, Ш и К, нормальные профили (серия Б) имеют соотношение b/h в диапазоне 0,40–0,55, что делает их уязвимыми к поперечному скручиванию. Широкополочные балки (серия Ш) обладают отношением b/h на уровне 0,60–0,85, а колонные двутавры серии К имеют пропорции близкие к единице (b/h ≈ 0,95–1,05).
Увеличенная площадь полок, вынесенная на максимальное удаление от нейтральной оси, повышает не только момент сопротивления изгибу Wx, но и геометрический момент инерции кручения It, а также секториальный момент инерции Iw. При монтаже длинномерных пролетов от 6 до 12 метров балка серии Ш способна воспринимать значительные нагрузки до момента установки железобетонного настила, исключая крен и геометрические перекосы каркаса.
В отличие от нормальных балок, где передача точечного давления от вышележащих колонн требует обязательного вваривания вертикальных ребер под опорной плитой, утолщенная полка и стенка широкополочного профиля выдерживают повышенные контактные напряжения на местное смятие. Это делает профили 20Ш1–70Ш2 базовым материалом для распределительных балочных клеток и неразрезных ригелей.
Сортамент и сравнительные характеристики широкополочных двутавров
Ниже представлены справочные геометрические и прочностные характеристики наиболее востребованных типоразмеров широкополочных двутавров по ГОСТ 57837-2017, применяемых в промышленном и гражданском строительстве Казахстана.
| Обозначение профиля | Высота h, мм | Ширина полки b, мм | Толщина стенки s, мм | Толщина полки t, мм | Масса 1 м, кг | Момент сопр. Wx, см³ | Момент сопр. Wy, см³ | Сфера применения на объектах РК |
|---|---|---|---|---|---|---|---|---|
| 20Ш1 | 194 | 150 | 6,0 | 9,0 | 30,6 | 254,0 | 68,0 | Ростверки частных домов, ригели фахверка, косоуры |
| 25Ш1 | 244 | 175 | 7,0 | 11,0 | 44,1 | 442,0 | 113,0 | Перекрытия складов, перемычки проемов 4–6 м |
| 30Ш1 | 294 | 200 | 8,0 | 12,0 | 56,8 | 677,0 | 160,0 | Фундаментные обвязки свай, тяжелые прогоны |
| 35Ш1 | 344 | 250 | 9,0 | 14,0 | 79,7 | 1148,0 | 292,0 | Главные балки рабочих площадок, ригели рам |
| 40Ш1 | 390 | 300 | 10,0 | 16,0 | 112,5 | 1945,0 | 480,0 | Перекрытия торговых центров, мостовые переходы |
| 50Ш1 | 488 | 300 | 11,0 | 18,0 | 147,0 | 3036,0 | 540,0 | Большепролетные фермы, эстакады тяжелой техники |
| 60Ш1 | 588 | 300 | 12,0 | 20,0 | 183,0 | 4360,0 | 600,0 | Главные балочные клетки промышленных цехов |
Индекс «1» или «2» после литеры «Ш» указывает на толщину полок и стенки в рамках одной высоты профиля. Например, профиль 30Ш2 тяжелее 30Ш1 на 10,7 кг на каждом погонном метре (67,5 кг/м против 56,8 кг/м) и имеет момент сопротивления Wx 806 см³ против 677 см³, что позволяет варьировать несущую способность металлоконструкции без изменения архитектурной высоты этажа.
Широкополочный двутавр в фундаментах и ростверках на грунтах Алматы
Специфика грунтов предгорий Заилийского Алатау и прилегающих районов (Каскелен, Талгар, Боралдай) характеризуется наличием мощных толщ лессовидных просадочных суглинков. При замачивании талыми или грунтовыми водами такие основания дают неравномерную осадку, вызывая скручивающие усилия в фундаментных балках. Традиционный монолитный железобетонный ростверк требует длительного набора прочности и масштабных опалубочных работ, в то время как металлическая обвязка на базе двутавра серии Ш включается в работу мгновенно после затяжки анкеров.
При монтаже ростверка на буронабивных или винтовых сваях широкая полка двутавра (от 150 до 300 мм) перекрывает оголовок сваи с достаточным запасом для выполнения качественного фланцевого или сварного сопряжения. В сейсмостойких каркасах зданий в Алматы широкополочный ростверк работает как жесткая горизонтальная диафрагма, которая связывает фундаментные опоры в единый пространственный блок и распределяет горизонтальные колебания без возникновения пластических шарниров в теле балки.
Расчет прочности стенки ростверка на локальное смятие под опорными базами несущих колонн выполняется по формуле: σ = F / (tw * lef) ≤ Ry * γc, где tw — толщина стенки балки, а lef — условная длина распределения нагрузки с учетом толщины опорной плиты базы колонны. Благодаря увеличенной толщине полок t широкополочный двутавр распределяет сосредоточенное усилие F на большую длину стенки, исключая необходимость сложного подварочного усиления подкосами.
Марки стали: Ст3сп5 против 09Г2С для объектов в Казахстане
Выбор марки стали для широкополосного проката напрямую зависит от температурного режима эксплуатации объекта и расчетных нагрузок. Для строительства в Казахстане используются две основные группы конструкционных сталей:
- Углеродистая сталь обыкновенного качества Ст3сп5 (по ГОСТ 380-2005): расчетное сопротивление по пределу текучести Ry составляет 245 МПа (для толщин полок до 20 мм). Применяется для отапливаемых зданий, внутренних межэтажных перекрытий и складских комплексов с умеренными статическими нагрузками.
- Низколегированная кремнемарганцевая сталь 09Г2С (по ГОСТ 19281-2014): предел текучести Ry достигает 345–355 МПа, что на 40% выше показателей рядовой стали. За счет легирования марганцем (до 1,7%) и кремнием (до 0,8%) балки из низколегированной стали марки 09Г2С сохраняют ударную вязкость при морозах до -40°C (категория ударной вязкости KCU/KCV).
Применение стали 09Г2С позволяет проектировщикам снизить общий вес металлокаркаса на 15–22% за счет перехода на меньший типоразмер двутавра (например, замена балки 35Ш1 из стали Ст3 на балку 30Ш1 из стали 09Г2С при сохранении требуемого момента сопротивления). Это сокращает транспортные расходы и снижает инерционные нагрузки при сейсмическом воздействии 9–10 баллов по шкале MSK-64.
Узлы сопряжения и специфика монтажа
Жесткость сопряжения широкополочных балок с колоннами и смежными ригелями определяет эксплуатационную надежность всей строительной системы. В строительной практике Казахстана применяются два основных типа узловых соединений:
- Фрикционные болтовые соединения на высокопрочных метизах: используются болты классов прочности 8.8 и 10.9 по ГОСТ 32484 с контролируемым натяжением динамометрическим ключом. Сопряжение выполняется через фасонные накладки на полки и стенку двутавра. Широкая полка серии Ш позволяет разместить два или четыре параллельных ряда болтов с соблюдением нормативных расстояний между центрами отверстий (не менее 2,5d) и от края полки (не менее 1,5d).
- Сварные жесткие рамные узлы: монтажные стыки балок выполняются с разделкой кромок полок под углом 30–35° и обязательным применением выводных планок. Стенка соединяется двусторонним угловым или стыковым швом с предварительной зачисткой околошовной зоны на 20 мм от окалины и ржавчины.
При толщине полок двутавра свыше 16 мм и температуре окружающего воздуха ниже +5°C в условиях открытых стройплощадок Алматы технологический регламент требует обязательного предварительного подогрева зоны сварки до 120–150°C. Это предотвращает возникновение закалочных структур и холодных околошовных трещин в металле.
Чек-лист проверки качества широкополочного двутавра при закупке
При приемке партии широкополочного двутавра на объект снабженцу необходимо последовательно проконтролировать ключевые геометрические и металлургические параметры:
- Соответствие заводского сертификата партии: в документе качества завода-изготовителя должны быть указаны номер плавки, стандарт проката (ГОСТ 57837-2017 или ГОСТ 26020-83), марка стали с категорией раскисления (сп) и результаты механических испытаний на растяжение и ударный изгиб.
- Контроль геометрии штангенциркулем и микрометром: замерьте фактическую толщину стенки s в средней трети высоты и толщину полки t на расстоянии (b - s)/4 от края. Отклонение по толщине полки не должно превышать ±1,0–1,5 мм в зависимости от типоразмера.
- Проверка перекоса полок и кривизны: отклонение полок от перпендикулярности к стенке не должно превышать 1,5–2,0% от ширины полки b, а общая серповидность балки по длине — не более 0,001 от длины пролета (не более 12 мм на 12-метровый хлыст).
- Визуальный осмотр поверхности: недопустимы плены, прокатные закаты, раскатанные пузыри и трещины на кромках полок. Допускается незначительная поверхностная рябизна глубиной не более половины минусового допуска по толщине.
- Сверка массы партии: теоретический вес погонного метра сверяется с табличными значениями стандарта. Отклонение по массе партии свыше ±4% свидетельствует о занижении толщин стенок при прокатке («недокате»).
Металлобаза ATLANT MARKET обеспечивает прямые поставки сертифицированного широкополочного двутавра серий Ш1 и Ш2 из стали марок Ст3сп5 и 09Г2С со склада в Алматы. Компания осуществляет высокоточную резку балочного проката в размер на ленточнопильных станках, формирует сборные заказы металлопроката для объектов любой сложности и организует оперативную доставку автотранспортом по всему Казахстану, а также оперативную выдачу металла с филиалов в городах Каскелен и Талдыкорган.
FAQ: частые вопросы снабженцев и инженеров
Можно ли заменить колонный двутавр 30К1 широкополочным 30Ш1 в вертикальной стойке?
Прямая замена возможна только после поверочного расчета на гибкость относительно слабой оси Y-Y. Колонный двутавр 30К1 имеет ширину полки 300 мм при высоте 300 мм (сечение близко к квадрату), а 30Ш1 — ширину полки 200 мм при высоте 294 мм. Момент инерции Wy у балки 30К1 составляет 564 см³, тогда как у 30Ш1 — всего 160 см³. Использование 30Ш1 в качестве сжатой стойки потребует уменьшения расчетной длины колонны путем установки дополнительных горизонтальных распорок из плоскости рамы.
Чем принципиально отличаются серии Ш1, Ш2 и Ш3 в сортаменте ГОСТ 57837-2017?
Профили с одинаковой базовой высотой (например, 35Ш1 и 35Ш2) различаются толщиной полок и стенки, а также реальной габаритной высотой. У балки 35Ш1 толщина стенки составляет 9,0 мм, полки — 14,0 мм (вес 79,7 кг/м), а у 35Ш2 стенка утолщена до 10,0 мм, полка — до 16,0 мм (вес 90,8 кг/м). Серия Ш2 и Ш3 разработана для случаев, когда требуется увеличить несущую способность ригеля без изменения габаритов межэтажного пространства и отметок перекрытий.
В каких случаях оправдана закупка балки серии Ш вместо стандартной балки серии Б?
Переход на серию Ш оправдан при длине пролетов свыше 6 метров, отсутствии сплошного железобетонного диска перекрытия (настил по балкам из дерева или легкого профлиста), при наличии консольных вылетов, а также при использовании балки в качестве фундаментного ростверка. Во всех этих ситуациях балка серии Б склонна к потере устойчивости формы, требуя частого раскрепления, тогда как серия Ш держит пространственную геометрию самостоятельно.
Что взять с собой к закупке
Для точной комплектации заявки на широкополочный двутавр серии Ш подготовьте следующие исходные данные:
- Точное обозначение профиля с индексом толщины полок (например, 25Ш1 или 40Ш2 по ГОСТ 57837-2017).
- Требуемую марку стали с указанием категории раскисления (Ст3сп5 для стандартных условий или низколегированная 09Г2С-12 для высоких нагрузок и неотапливаемых объектов).
- Спецификацию длин и карту раскроя для заводской нарезки в размер, исключающей образование неликвидных остатков на стройплощадке.
- Требования к предоставлению оригиналов сертификатов качества завода-изготовителя с указанием плавок и результатов испытаний на ударную вязкость при отрицательных температурах.
